Mando a distancia controlado electrodomésticos (4 / 5 paso)

Paso 4: Relé básico

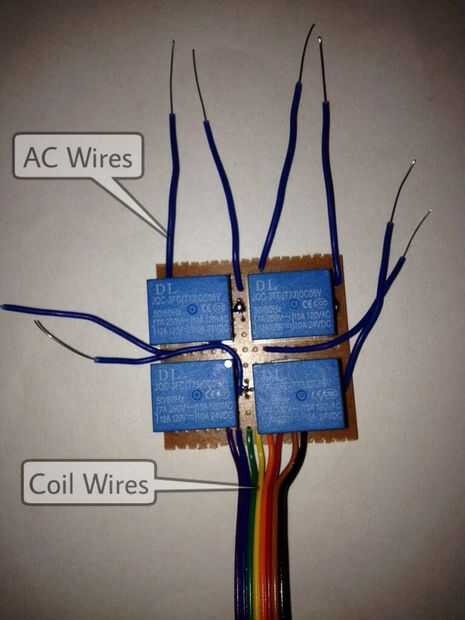

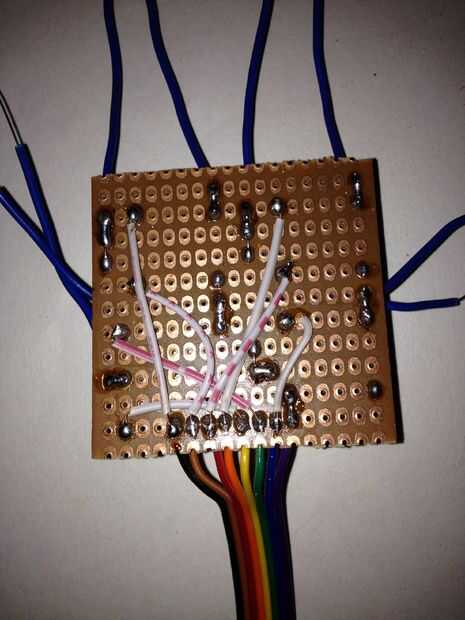

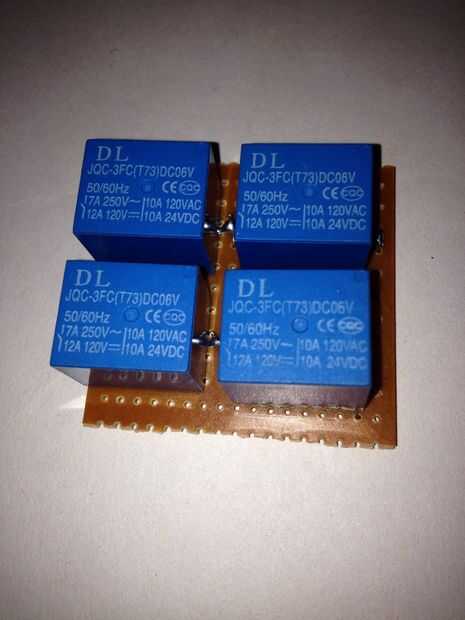

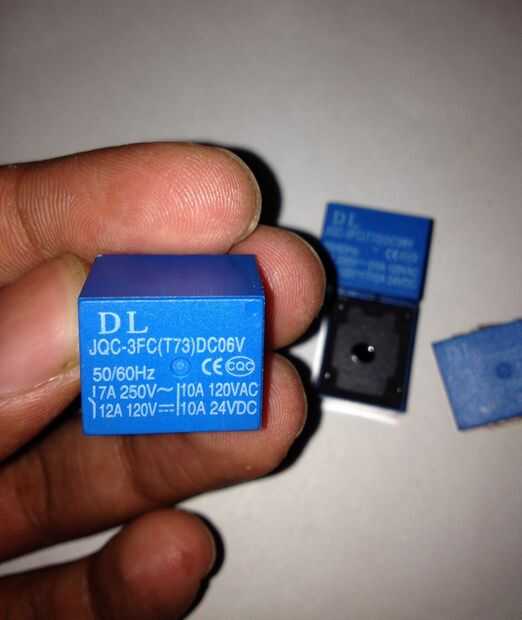

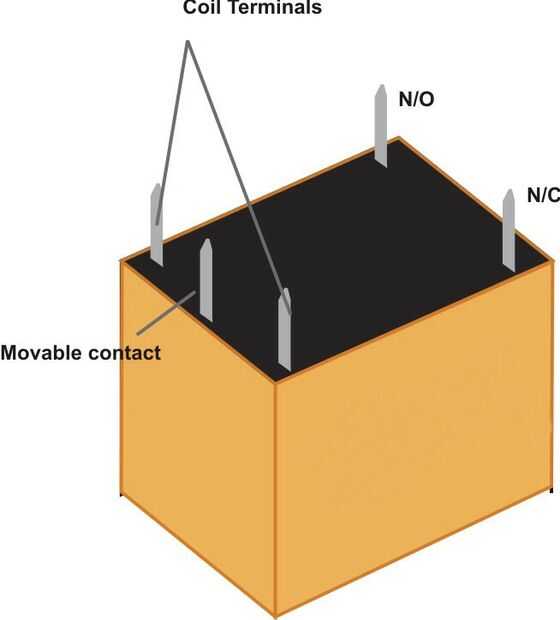

Hay muchos tipos de relés en el mercado. Generalmente, estos proyectos tipo, 6 voltios funcionados relés se utilizan y son de diferentes amperajes según la carga. Yo sugeriría usted para separar la placa de relé del receptor y conectar sus terminales respectivas bobina usando cables coz si por error la corriente entra en el circuito directamente, sólo te sople el receptor todo. Pinout del relé se muestra en la imagen. Conecte uno de los pines del terminal de la bobina a + fuente de alimentación de ve y el otro al pin colector de transistor CL100. Luego conecte las patillas contacto movible y N/O del relé en serie con el aparato deseado a la red de alimentación.

ADVERTENCIA:-tenga cuidado cuando se trabaja con la red. Su demasiado letal. Si no estás seguro sobre él, por favor tomar ayuda de persona experimentada!!!
