Mando a distancia controlado electrodomésticos (3 / 5 paso)

Paso 3: Haga el transmisor

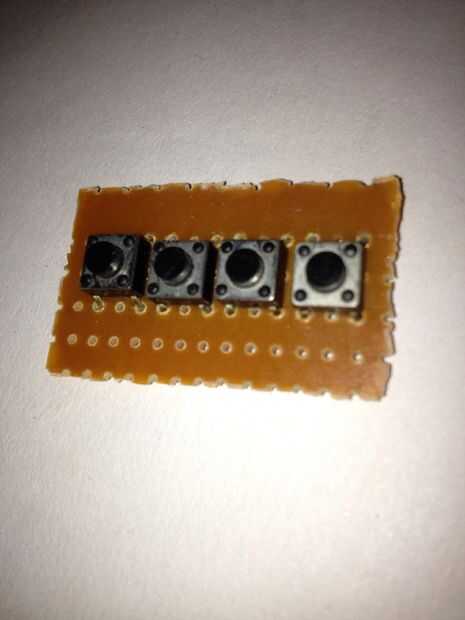

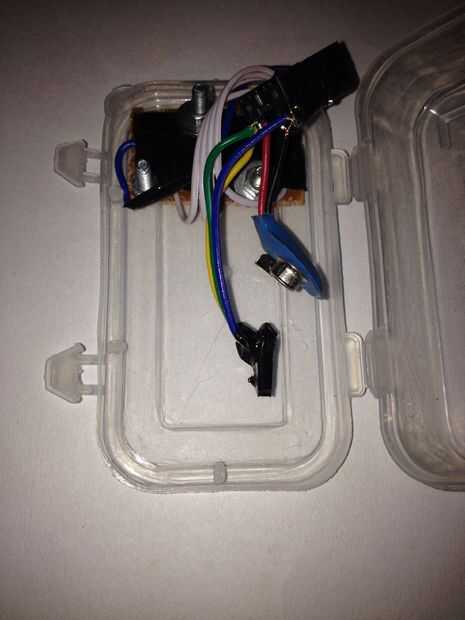

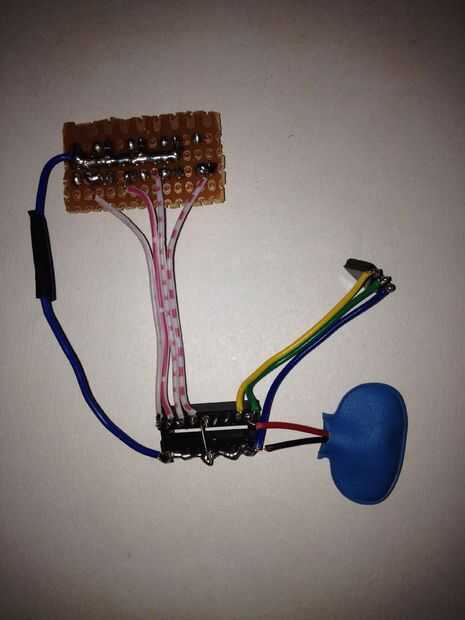

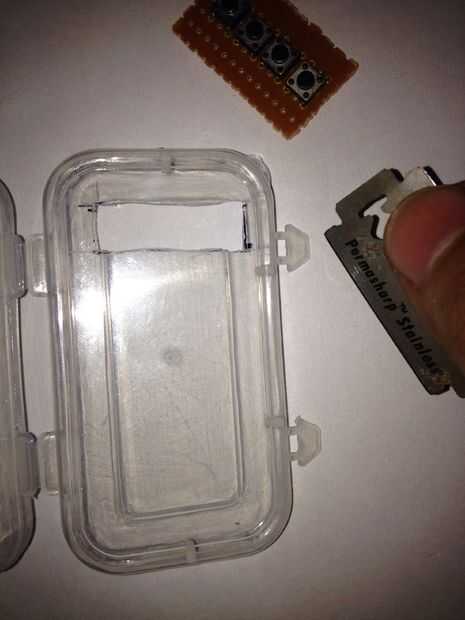

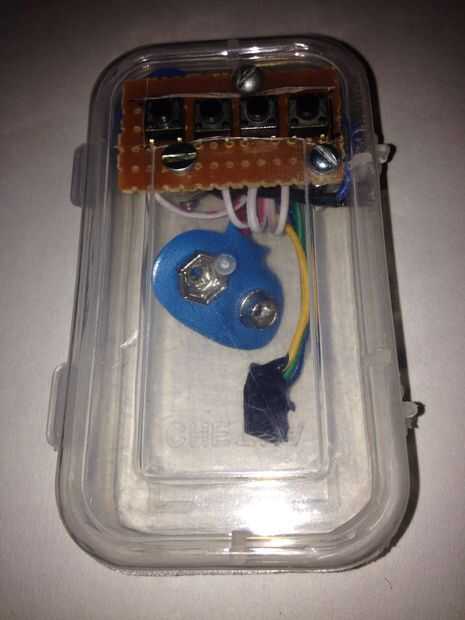

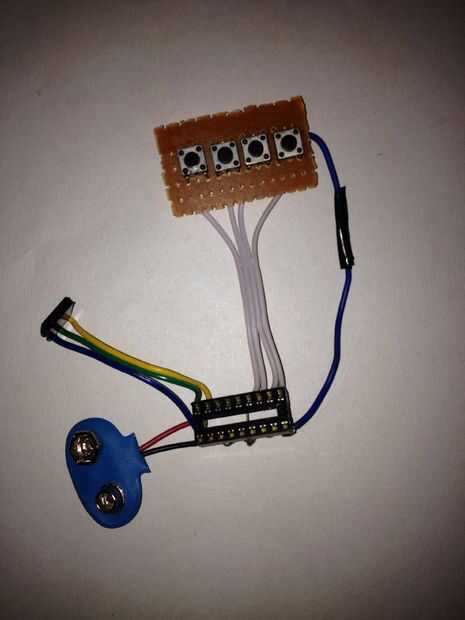

que quería hacer el circuito transmisor tan simple como pueda, para no utilizar PCB para él, en cambio soldar todos los componentes directamente y por lo tanto, conserva el espacio. Poner las ICs sobre toma de corriente después de completar todos los trabajos de soldado. Aquí, otra vez que utiliza el regulador de voltaje y te le aconsejo no usarlo coz transmisor tiene la capacidad para manejar voltajes hasta 12 voltios y su alcance de transmisión también depende mucho en él. Utilice una batería de 9 voltios directa y poner un interruptor SPST para mayor comodidad. Entonces hacen su botonera de 4 canales en un pequeño trozo de PCB y perfore agujeros en él para fijar en el box(case) plástico adentro hacia fuera. Calcular la longitud de la antena necesaria es muy importante. Un pequeño error en la antena puede resultar en pérdida de gran variedad. En este proyecto estamos utilizando una frecuencia de 433MHz del transmisor donde la longitud de onda es.69 metros, o unos 27.16inches. Estrictamente, el tamaño de la antena debe ser 1/2 o 1/4 la longitud de onda. El 1/4 de pulgadas 27,16 es de 6,82 pulgadas y por lo tanto, vamos a hacer exactamente de 6,82 pulgadas. Nuestro proyecto está casi completo...
