Paso 3: Preparar las piezas impresas 3D
PCB

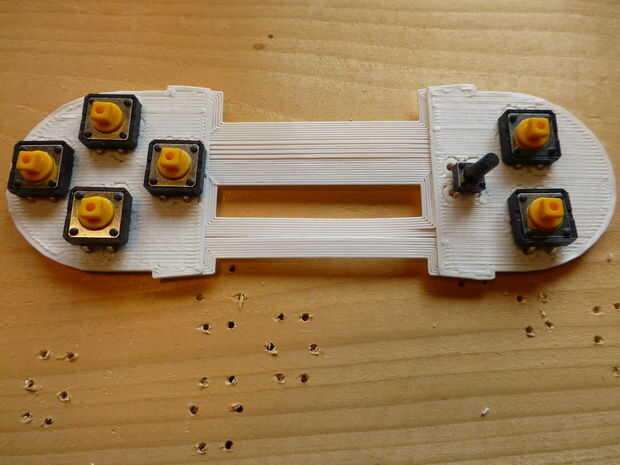

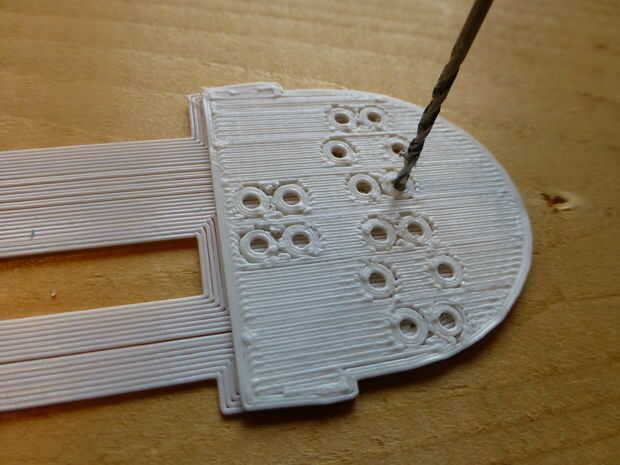

Este proyecto fue y experimento para mí hacer un 3D montaje impreso para las diferentes partes en lugar de tener que tener un tablero estándar de la PC con el grabado hecho. Se sentía como había pocos suficientes conexiones que sería bastante fácil de soldar con alambre simplemente como había un esquema de apoyo decente. Lo importante era obtener todos los botones en un lugar fijo para no moverse al usar el magpi. Porque impresión agujeros pequeños es complicada (es decir, no precisa) con nuestro Printrbot Jr. V2, lo que hice fue dejar la capa de fondo de la impresión sólida y luego perforar a través de él con una broca de 1/16 bit (ver foto). Después de perforar los orificios Introduzca un botones de un Asegúrese de que el asiento bien.
Caso

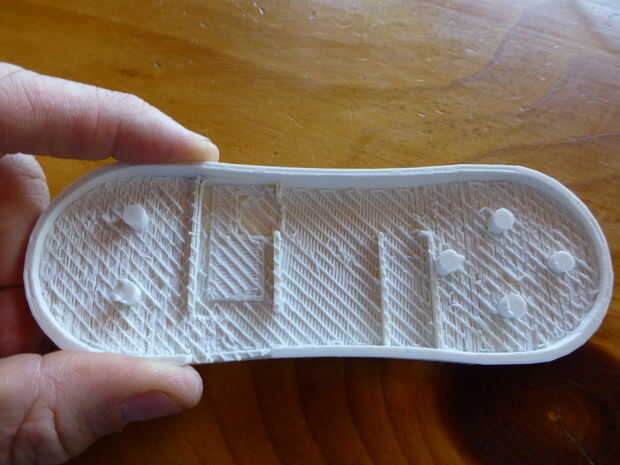

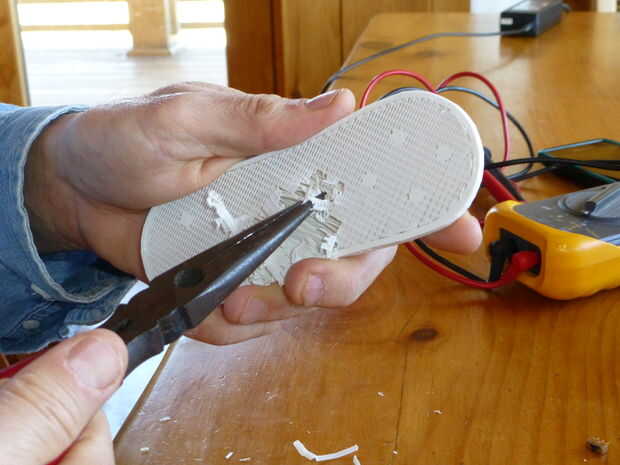

Limpie el material de apoyo en el caso superior. Comenzar pasando un cuchillo alrededor del perímetro para limpiar el material de apoyo de los bordes. Use alicates de punta para quitar el material de apoyo. Tenga cuidado al sacar el material de apoyo no a la presión del botón respaldo apoya. Puede que necesite utilizar un destornillador de cabeza plana para raspar los últimos bits de material soporte. Esto es más importante en las áreas donde la batería, cargador y Arduino ir así que cupieron. (Ver fotos).

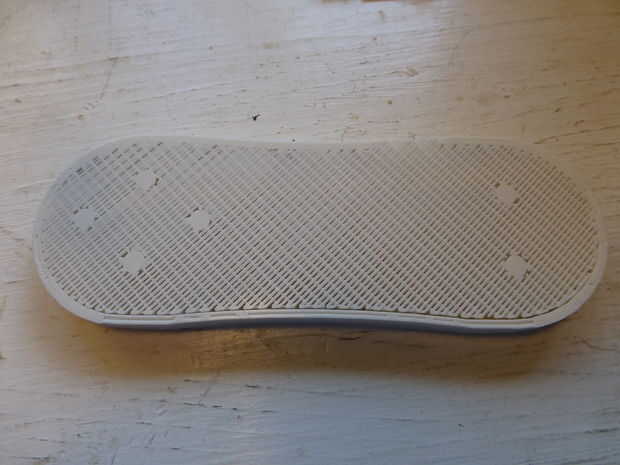

El caso de la parte superior e inferior están diseñadas para encajar juntos. Es un ajuste apretado, así que puede que necesite utilizar una cuchilla multiuso para cortar las piezas un poco para que. También es una buena idea de montar la pantalla sobre los pernos impresos que van en los orificios en la placa del circuito LCD para asegurarse de que encajan correctamente. Que tenga que recortar un poco demasiado.
