Magpi: La interfaz de plataforma de juegos Micro Arduino (9 / 12 paso)

Paso 9: Soldadura de los cables del botón para el Arduino

1. Inserte la pantalla LCD y Arudino en el caso superior asegurándose de que la pantalla LCD se ajusta perfectamente a las clavijas en el caso.
2. Deslice la placa en el lugar entre el LCD y el Arduino.

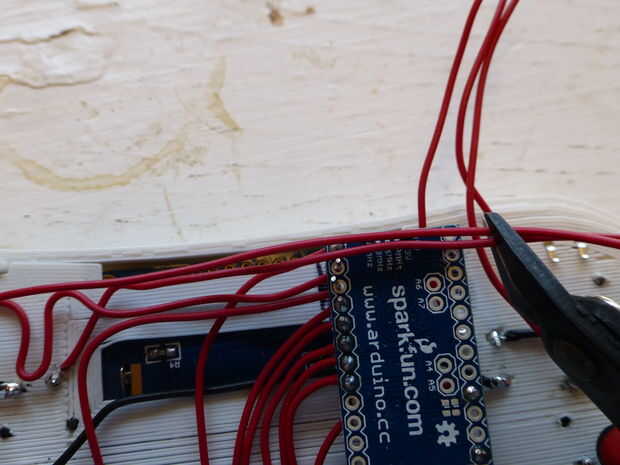

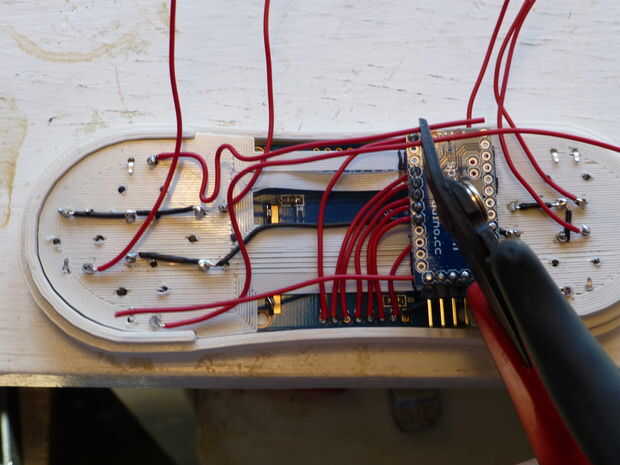

3. Encamine los alambres de rojo de arriba y abajo los botones para que puedas recortar, tira y dóblelos para encajar en los pines 7 y 8 de la Arduino. La soldadura de estas en el lugar. Ver foto.

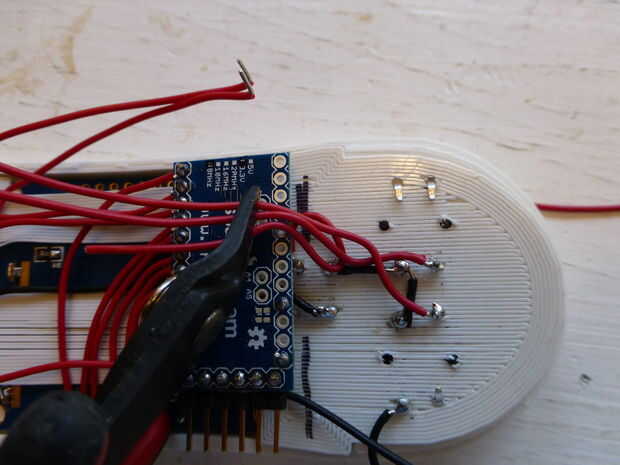

4. Encamine los alambres de rojo de la izquierda y botones de la derecha para recortar, tira y dóblelos para encajar en los pines 10 y 11 en el otro lado de la Arduino. No de la soldadura de estos pero como es más fácil soldar todo de una vez del otro lado.

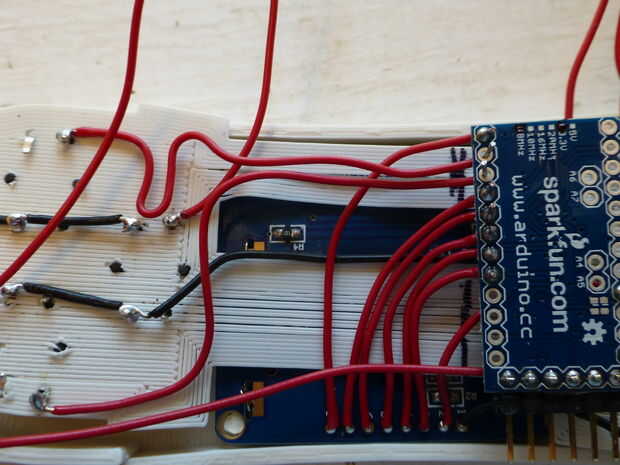

5. Los cables rojos de los dos grandes botones a los pines 12 y 13 del arduino y el cable desde el botón hasta el pin A0, trimp, tira y curva de la ruta, pero otra vez no la soldadura.
6. Ruta, viaje, tira y curva el alambre de tierra negra de botón grande al pin GND de arduino.

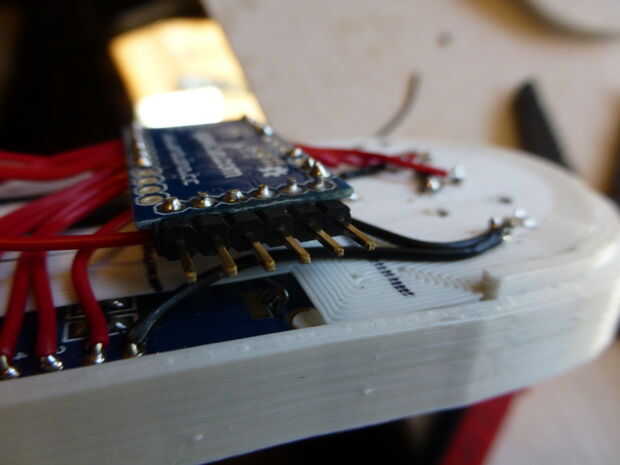

7. Ahora caben todos los cables en las clavijas y asegúrese de que el Arduino está en posición para que el encabezado de ángulo será accesible a través del orificio en el caso de la parte inferior!

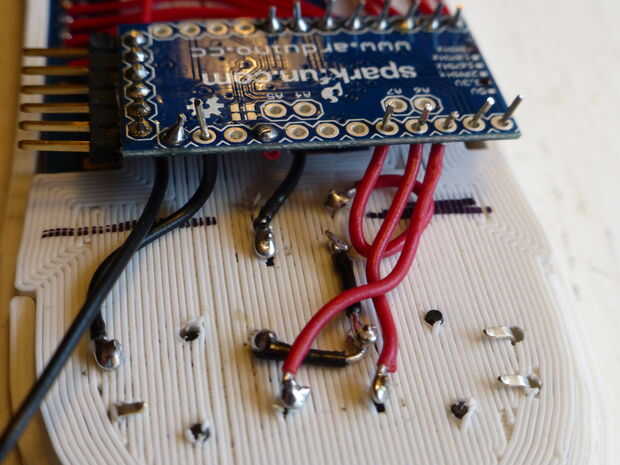

8. Todos los pernos de soldadura y luego recortarlo con el cortador de Ras.
9. Finalmente soldar el cable negro de la pantalla LCD con un conector de tierra del uno de los alambres del botón negro.
