Magpi: La interfaz de plataforma de juegos Micro Arduino (8 / 12 paso)

Paso 8: Soldadura de la pantalla LCD para el Arduino

  1. Inserte la pantalla LCD en el caso superior y luego deslice el PCB en su lugar sobre él.

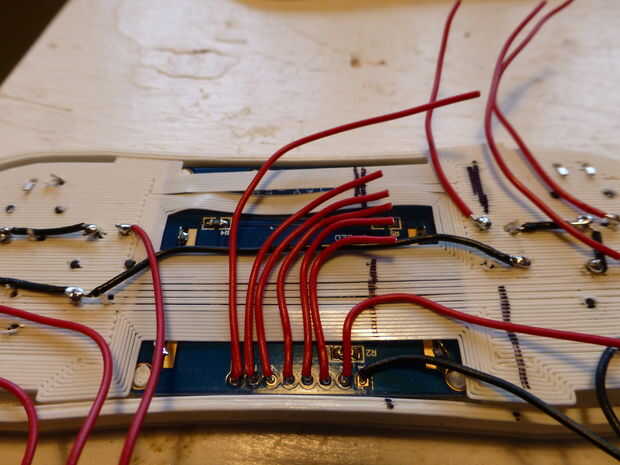

  2. Doblar los cables cuidadosamente en una curva (ver imagen) para que cruzan la línea que trazaste en el paso anterior.
  3. Recorte los cables de 3-7 para pernos sobre un extra de 1/4 más allá de la línea. Tira ese 1/4 de pulgada y luego doble hacia arriba en ángulo recto.

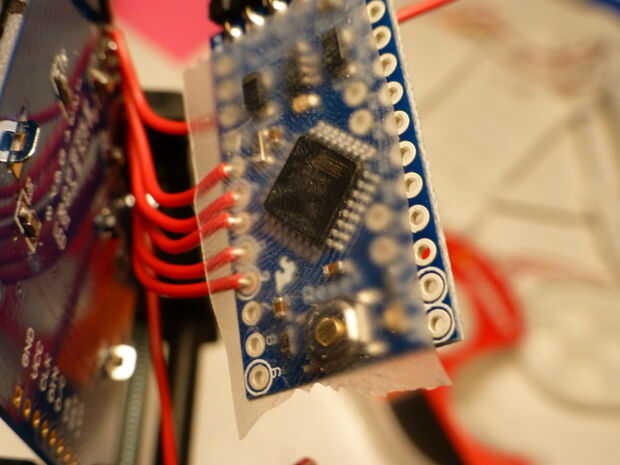

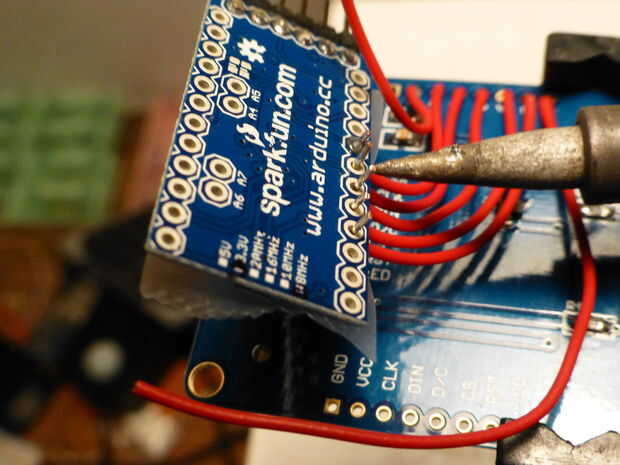

  4. La soldadura de los cables de los pines del LCD 3-7 a los pines de Arduino 2-6 (ver imagen).

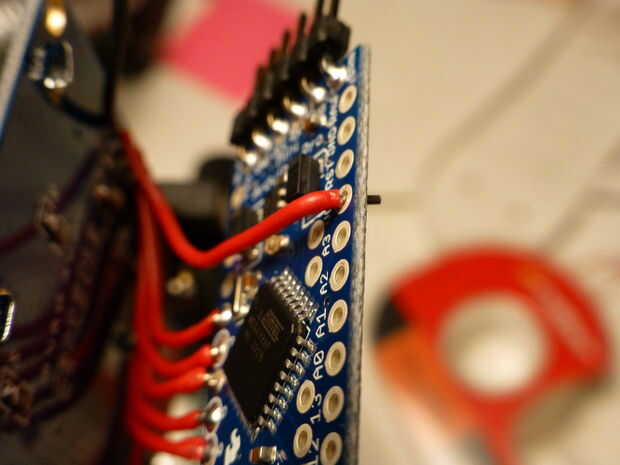

  5. Ahora doblar y recortar el cable del pin 8 de la LCD y soldadura para Arduino pin 9 (ver imagen).

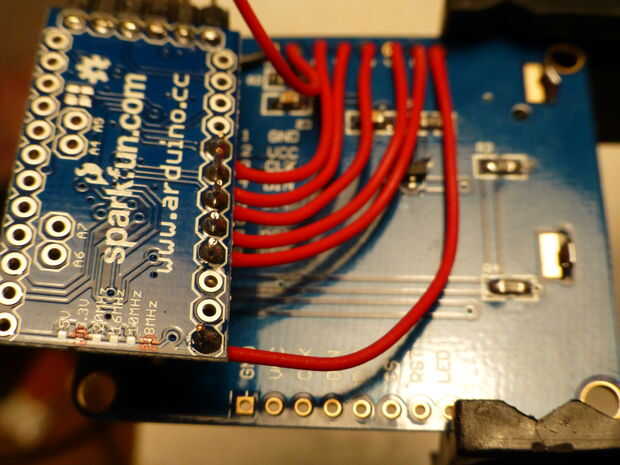

  6. Ahora doblar y recortar el cable del pin 2 de la LCD y soldar al pin VCC Arduino. Este pin está en el otro lado de la Arduino. (ver imagen).

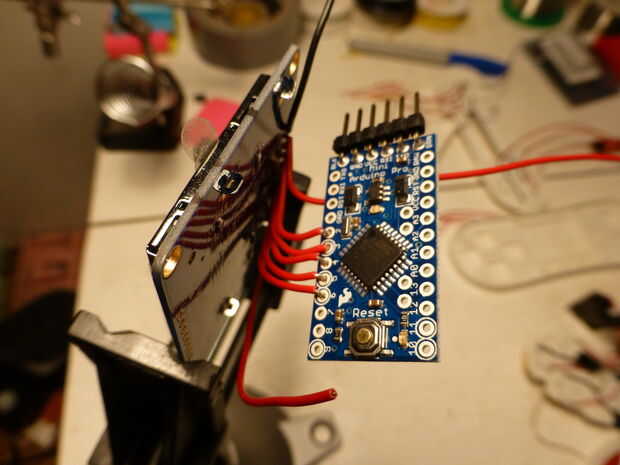

  7. Por último, cortar un trozo de cable rojo, 3 pulgadas y y soldar al pin Arduino crudo. Este cable debe pasar por todo el cuerpo de Arduino (ver imagen). Se unirá al interruptor.
