Luz de Debbie hasta pantalones trapecio (3 / 8 paso)

Paso 3: Vamos a entrar a esta fiesta! Conecta el acelerómetro a la Gemma, Gemma a Neopixels

Mercancías:

1. gemma X2
2. acelerómetro X 2
3. cat-5e cable
4. soldador
5. cortadores de pelacable

Nota:
CAT-5e está conformada por varios alambres recubiertos pequeños torcidos juntos dentro de una envoltura plástica. Recortar la vaina externa expone los alambres recubiertos más pequeños que va a utilizar.

Diagrama:

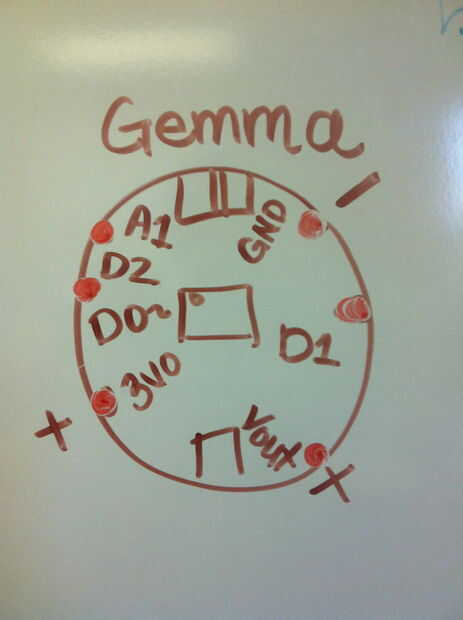

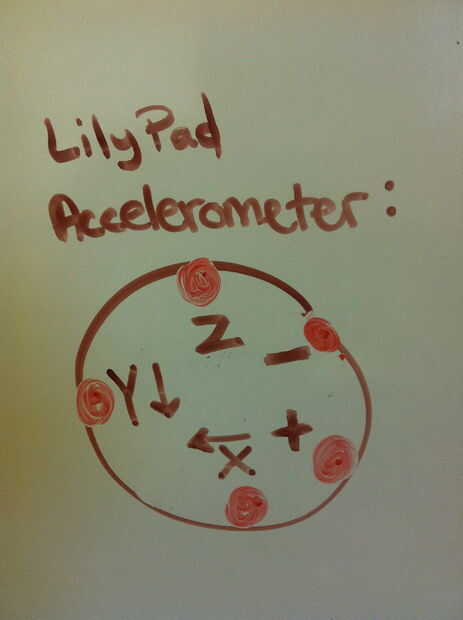

Dibujó un diagrama de mi Gemma y acelerómetro. Identifiqué los pernos positivos, tierra y analógicos en cada uno. Sólo uno de los ejes en el acelerómetro debe ser conectado o utilizado. Hay dos salidas de la energía en la Gemma, el "Vout" que es de 6 voltios y el "3Vo" que es de 3 voltios. El acelerómetro está conectado a 3 voltios ya que el neopixels necesita 6 voltios.

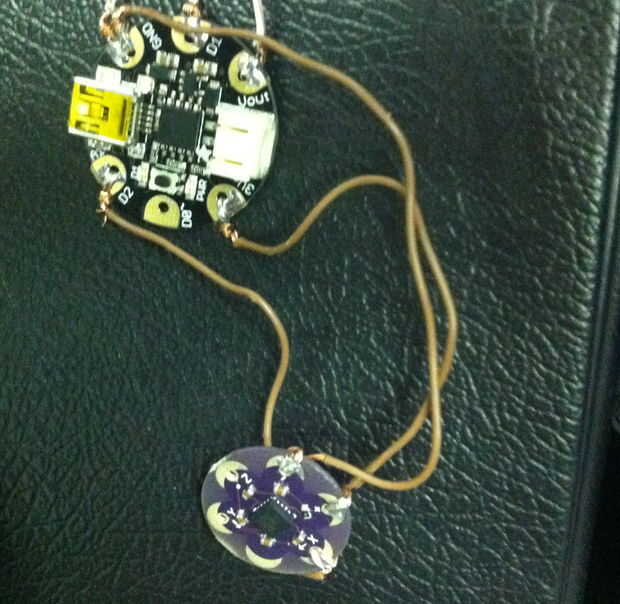

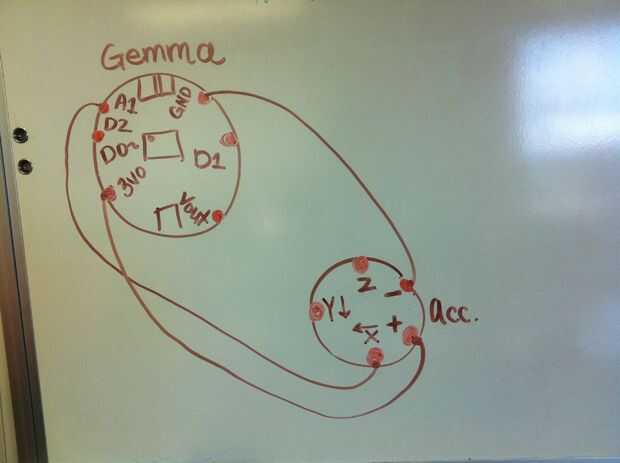

Acelerómetro para Gemma Conexiones:
a. Preparación: cortar tres secciones de 4 pulgadas de hilo de Cat-5e. Retire el recubrimiento de plástico en la última 1/2-3/4 pulgada en ambos extremos de cada trozo de alambre, exponer el alambre de cobre.

b. antes de soldar las conexiones Conecte los hilos a los pernos temporalmente envolviendo el alambre en sí mismo. Asegúrese de que las conexiones son tan sólidas como sea posible. No suelde hasta que haya subido código de prueba en un futuro paso.

c. a partir del acelerómetro (Acc), tomar una de las 4 pulgadas Cat-5e sección del alambre y conectar el pin "X" al perno de Gemma "A1". Envuelva los cables correctamente.

d. tomar otro 4 pulgadas cable Cat-5e y conectar según pin "+" para Gemma pin "3Vo." Otra vez, envolver los cables correctamente.

e. por último, utilice otro 4 pulgadas cable Cat-5e y conecte según pin "-" a Gemma perno "GND". Envuelva los cables correctamente.

Doble f. Revise todo el cableado es el mismo que el diagrama.

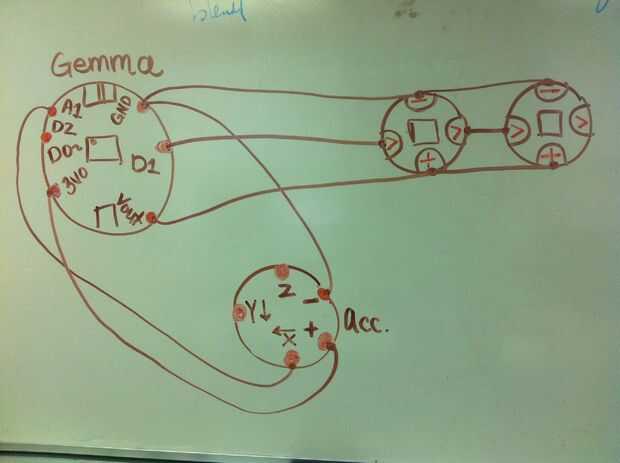

Gemma Neopixels conexiones:

a. Preparación: cortar tres más, 4 pulgadas Cat-5e. Retire el recubrimiento de plástico en la última 1/2-3/4 pulgada en ambos extremos de cada trozo de alambre, exponer el alambre de cobre.

b. principios en el Gemma tomar un cable Cat-5e de 4 pulgadas y conectar el pin "+" para el primer pin de neopixel ">." Otra vez, envolver los cables correctamente.

c. use otro 4 pulgadas cable Cat-5e y conectar el pin de Gemma "GND" a neopixel pin "-." Envuelva los cables correctamente.

d. use otro 4 pulgadas cable Cat-5e y conectar el pin de Gemma "Vout" a neopixel pin "+". Envuelva los cables correctamente.

e. doble revise todo el cableado es el mismo que el diagrama.

Comprobar:
Asegúrese de que todas las conexiones de neopixels y Gemma, Gemma a acelerómetro son sólidas. Me perdí completamente conexión de dos de mis neopixels, en conjunto.

GRAN TRABAJO HASTA AHORA!
