LOS PRINCIPIANTES SUPER SENCILLO ROBOT II (ARDUINO UNO VER.) (7 / 12 paso)

Paso 7: Conecte los Servos

HERRAMIENTAS

Pegamento estupendo

COLOQUE LOS SERVOS EN BASE

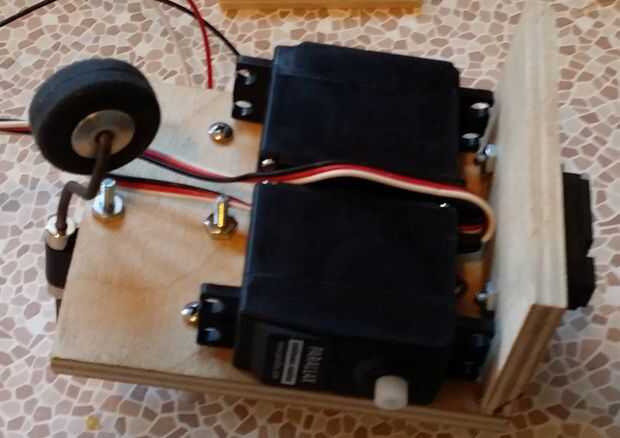

Con los servos y el chasis del robot ya terminado, pegue los servos en la parte inferior de la base como se muestra en la imagen.

Utilice sólo un pequeño círculo de pegamento que desee desarmar esta creación más adelante.

Coloque cuidadosamente cada servo cubierta al ras con el borde de la base. Si los cortes son cuadrados y los servos están alineados exactamente con el borde, no tendrás problemas causados por estar fuera de alineación de ruedas de seguimiento.

Coloque los servos lo mas adelante posible teniendo cuidado de no cubrir el enfrentamiento de los tornillos de montaje. Los ejes deben ser más cercanos a la parte frontal del chasis y deben salir de los cables de los servos al frente.

Debe haber aproximadamente 1/8" brecha entre los servos si sus mediciones de madera contrachapada y cortes eran precisos. Esta brecha se utiliza para enrutar los cables en la parte trasera del robot.

Seguridad - CA tipo super pegamentos se han sabido para causar reacciones alérgicas en algunas personas. Use solamente en un área bien ventilada.
Punta - pegamento super tienda en el refrigerador para prolongar su vida grandemente.
