Paso 3: Trazar y taladrar los orificios de tornillo
En este paso vamos a diseño y perfore todos los agujeros de montaje necesario para la rueda de cola, Arduino UNO y el sensor Sharp.
HERRAMIENTAS
Regla
Lápiz
Brocas de w
MARCA DE CONTRACHAPADO

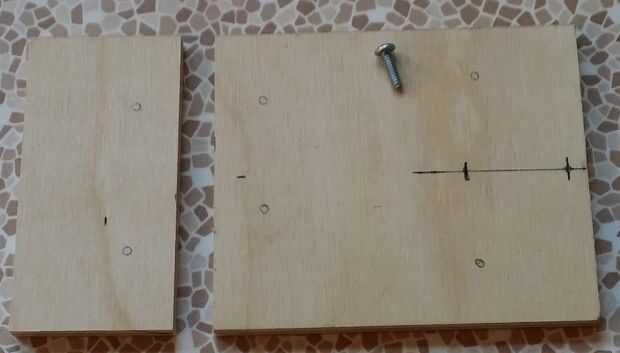

Empiece por encontrar y marcar una línea central a lo largo en lo que va a ser la superficie superior de la base de madera contraplacada.
A continuación, coloque el soporte de la rueda de cola plástica sobre la parte posterior de la madera base, permitiendo que cuelgue sobre el final de la madera lo suficiente para el taladro de árbol limpiar la madera contrachapada. Marque los dos orificios del soporte con un lápiz.
Ahora, coloque el Arduino en la madera contrachapada y marque los cuatro agujeros de tornillo.
MARCAJE DEL SENSOR MONTAJE EN MADERA CONTRACHAPADA
Finalmente, marque el sensor de montaje agujeros de 1/2" desde el borde superior de la madera de montaje del sensor.
DE PERFORACIÓN
Ahora que todo está trazado y marcado puede empezar a taladrar los orificios.
Usando un 0.125"(1/8 pulg) broca y su opción de taladro, cuidadosamente perforar todos los agujeros. Es una buena práctica utilizar una placa de soporte para evitar rasgar hacia fuera durante la perforación a través de la madera.
4-40 tiene un tamaño en 0,1120" que es 0,013" más pequeños que los agujeros que ha perforado. Esto permite menor ajuste de hardware en caso de que no fue en su diseño.
SEGURIDAD-siempre gafas de seguridad cuando se utilizan herramientas. Siempre use protección para los oídos cuando use herramientas eléctricas.
