Litio batería Solar USB / iPhone / Arduino cargador (9 / 12 paso)

Paso 9: Cable hasta la batería y el circuito USB

Partir de este momento usted sólo necesita cuatro puntos adicionales de la soldadura.

Lo que queremos hacer es alambre de la batería y el circuito USB a la tarjeta controladora de carga. Para esto usted necesitará cortar algún cable.

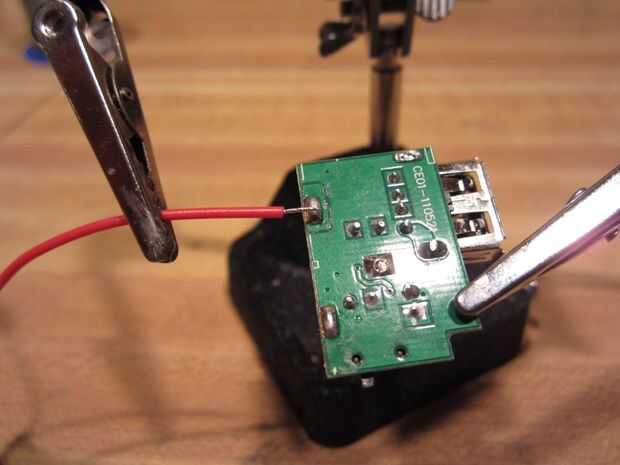

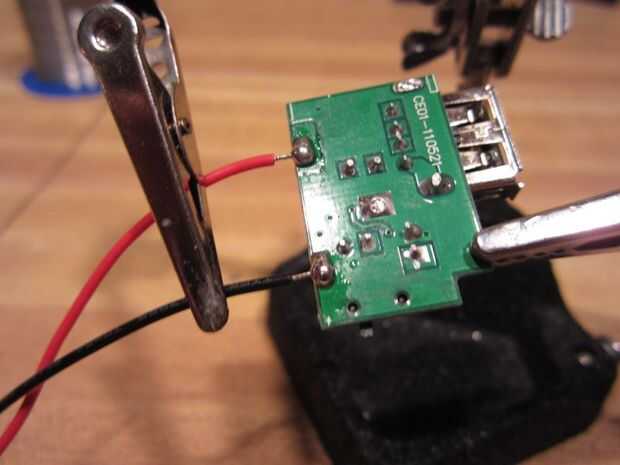

Soldar algunos cables en los puntos positivos y negativos en el circuito del USB. Están en la parte inferior del tablero.

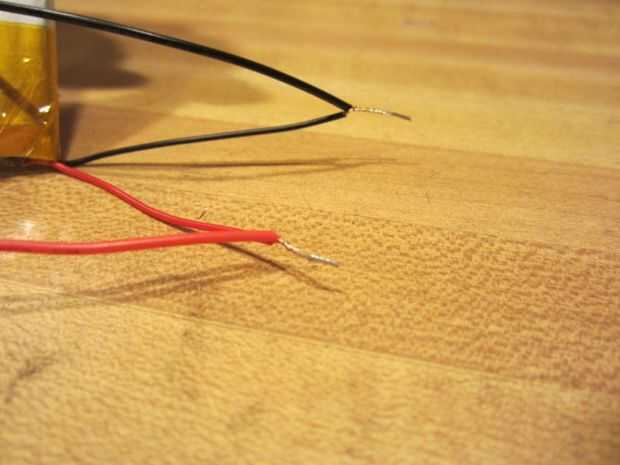

Una vez que toque los cables con los cables que salen de la batería de litio. Asegúrese de que usted está enganchando los cables positivos juntos y los cables negativos juntos. (Rojo es positivo y el negro es negativo, en caso de que te haya olvidado.)

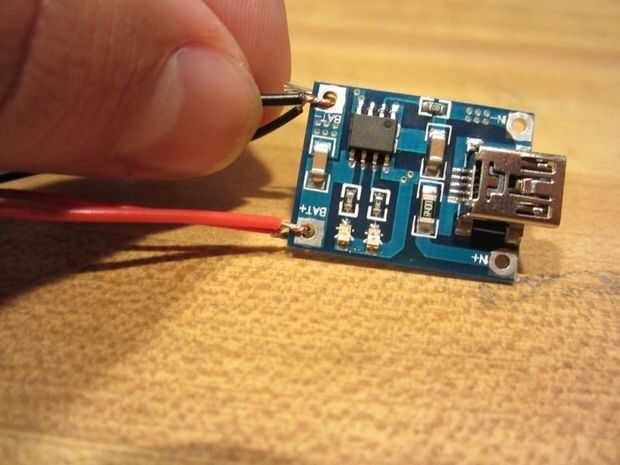

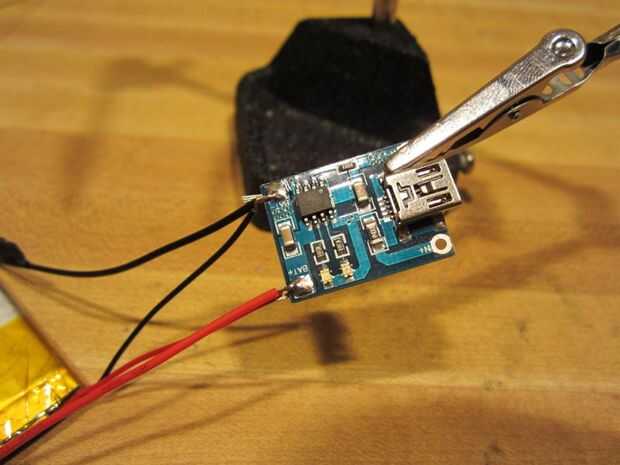

Una vez hecho eso torcer, sólo la soldadura a los puntos de la batería en la parte posterior de la Junta de control de carga. Me gusta poner los cables por los agujeros antes de soldar.

Eres realmente 100% hecho con el aspecto eléctrico de este proyecto. Toma una respiración profunda y relajarse.

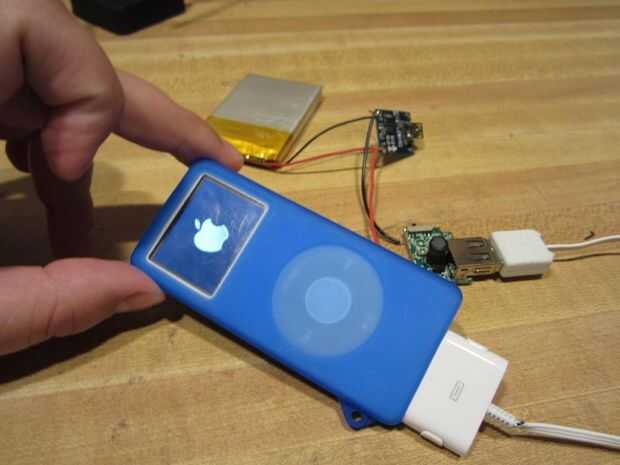

También es una buena idea para probar tu circuito en este momento. Todo está atado con alambre para arriba y debería funcionar. Agarra un iPod o cualquier cosa USB y ver si funciona (si la batería está baja o muerta no podría cargar tu gadget). También puede tomar hacia fuera en el sol y ver si su célula solar empieza a cargar la batería. Debería ver el poco LED en el tablero de carga encienda. También podría utilizar un cable mini USB para cargar la batería, así.
