Paso 1: Un breve resumen del diseño
La lámpara fue diseñada para incorporar características varios 2D y 3D del software CNC. Bobart (paquete de arte dentro de BobCad) permite trayectorias de herramienta V-talla como la creación de un lithopane de una imagen. Otras trayectorias de herramienta en Bobcad como perfiles de generación de perfiles, bolsillos y 3D también se utilizan en este diseño pero como previamente mencionado, la lámpara básica puede hacerse sin un router CNC.

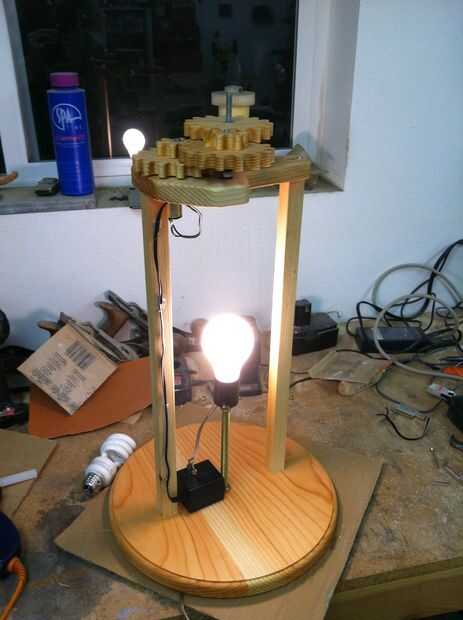

La lámpara utiliza una base fija y la pantalla gira lentamente sobre la base para que las fotos se pueden ver fácilmente. Yo estoy esperando una rotación completa en 3 minutos usando un motor con reductor funcionando a 6 RPM y luego orientado hacia abajo con los engranajes de madera aproximadamente un ratio de 16: 1.
He proporcionado dibujos de tamaño completo para todas las partes aunque algunos dibujos pueden ser demasiado grandes para una impresora estándar lo que necesita tenerlos impresos en su tienda local de impresión, impresión varias hojas con cinta adhesiva, o escalan y trabajan de las dimensiones. Todos los dibujos están en el extremo de este Instructable junto con un archivo de paso de toda la Asamblea que puede importarse al software de CAD 3D más.
La madera elegida para este proyecto es abeto – derecho, 2 x 8" y 2 x 10" madera de construcción. Dependiendo de donde desea mostrar la lámpara, la variedad de maderas son abundantes. Las maderas blandas más baratos como el abeto, knotty pino y cedro funcionan bien con un país o aspecto rústico. Álamo y pino claro son también buenas opciones a un costo ligeramente más alto y el más maderas premium tales como roble y nogal y exóticos pueden utilizarse también si la elegancia es lo que buscas. Dada la cantidad de tiempo que pasa en el taller, no dejes que el costo inicial a asustar sobre todo si la madera es correcta para el ajuste.
Ya que tengo un cepillo, cualquier espesor de material se puede alcanzar sin embargo, todas las piezas para este proyecto se hacen de cualquiera de los dos ½" y ¾" grueso y estos espesores están disponibles para algunas especies en su tienda de hogar. Como alternativa, madera contrachapada puede utilizarse también y viene en espesores de ½" y ¾" y se chapea con un abeto, el roble, el abedul y otros y es un material de construcción más estable que las maderas sólidas por lo que esto también puede ser la mejor opción para algunos de ustedes. Si utiliza madera contrachapada, la lámpara montada muestra muy pocos cortan esquinas y estos pueden ser ocultados con ribete de veener.
