Lithopane lámpara con rotación de pantalla (6 / 9 paso)

Paso 6: Lithopanes y tonos claros

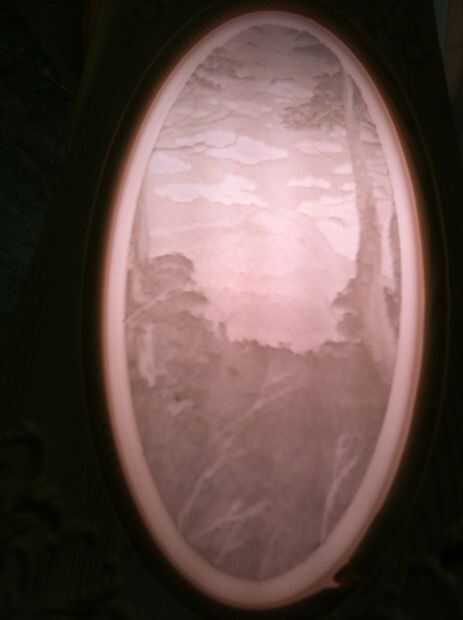

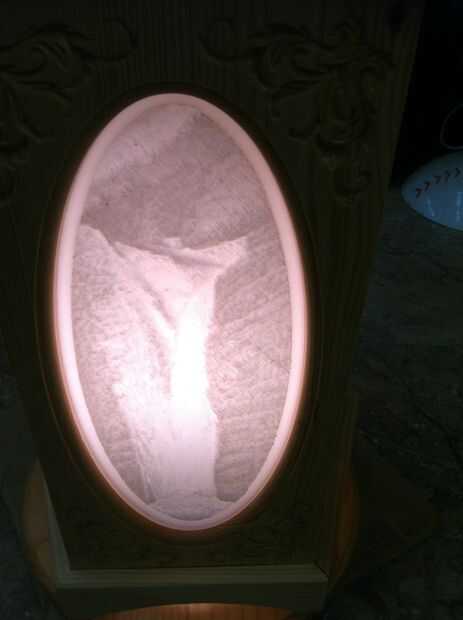

Mi lithopanes se crearon con una función de BobArt donde una imagen se importa y BobArt convierte esa imagen en un modelo 3D.  Suena simple?-que realmente es.  Con todo, se pueden tener mejores resultados por importar la imagen en photoshop o similar y limpiarlo un poco.  Las características 3D se basan en colores que representan la altura, blanco, la característica más bajo y negro siendo la característica más alta (cuando la luz brilla a través del material translúcido, pasa más fácilmente a las características más delgadas y se bloquea más de las características más gruesas creando la ilusión de profundidad).

Para mi lithopanes, elegí 0,236" policarbonato blanco translúcido.  Me han dicho que el mejor material a utilizar es Corian, ya que es más rígido y tiene una temperatura de fusión mayor que el plástico.  Lamentablemente, Corian en los tamaños que quería es caro y difícil de encontrar. Las 'fotos' se muestran en las fotos que encontré en línea y había recortada con forma ovalada Litho del marco de la apertura. Por supuesto pueden ser fotos reales así, eran pinturas de alguien pero eran de la forma aproximada que necesitaba.

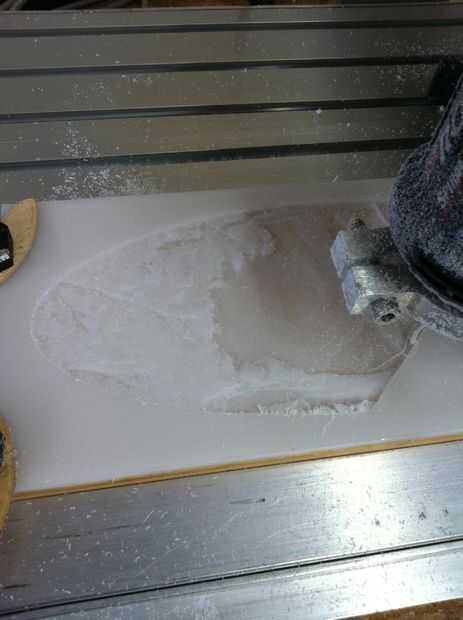

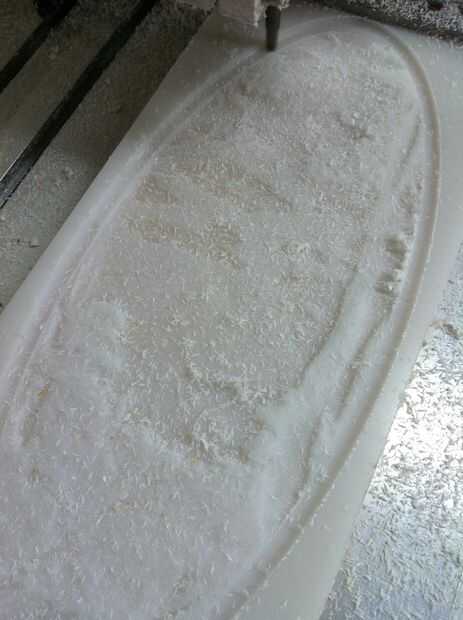

A policarbonato de máquina, utilicé un 0,062" carburo-molino de bolas y programado un corte áspero a un máximo de maquinado profundidad en 0,130" con un ancho de paso de 0,02" y un ángulo de 45 grados zig-zag a través del material.  Usando la broca de la misma, establecer el acabado a una profundidad máxima de 0,160" con un ancho de paso de 0,010" y un zig-zag de 45 grados a través del material.  Para dar a la litografía un aspecto acabado, grabado un óvalo alrededor de la imagen empleando un 1/4"-molino de bolas, 0,170" profundo.  Como un FYI, existen varias marcas de software que puede hacer lithopanes.  Uno de los programas más baratos de 'stand alone' se hace por Vectric llamado "PhotoVCarve".  Puede descargar una demo y probarlo por ti mismo.  Incluso si no tienes un router cnc, mostrará una imagen que representa la parte final de la mecanizada.
.
