Paso 5: engranajes
Para mantenerlo simple, he asignado 3 engranajes grandes y 3 pequeñas marchas con el mismo número de dientes y el tamaño. El engranaje grande es un diente 15 y el pequeño engranaje es un diente 6. La proporción para el comienzo de todo tren de engranajes en el motor es 15,65 rotaciones del motor a 1 rotación de la pantalla. El cociente real y la velocidad en que gira la lámpara no es crítica. Simplemente quería que la luz gire lentamente de modo que usted puede ver las fotos sin ser distraídos por un movimiento de giro rápido.

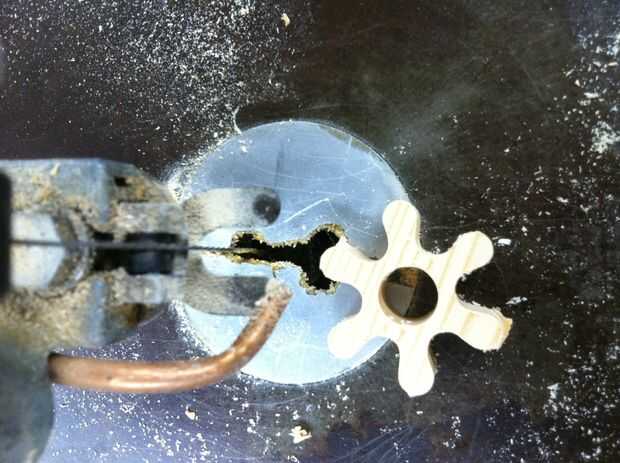

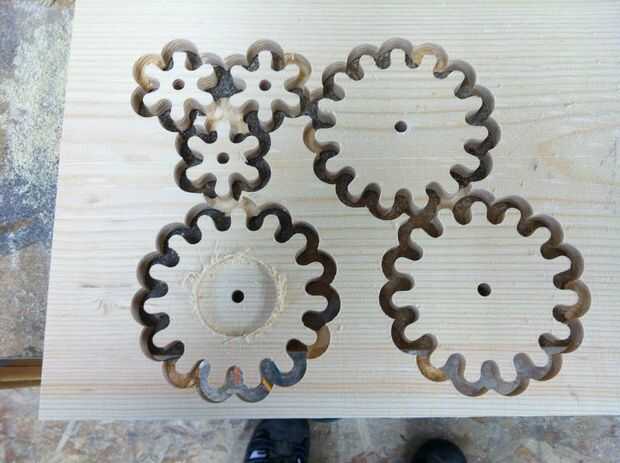

Imprimir el dibujo para ambos engranajes y adherirse a ½" material grueso de madera. Madera contrachapada es más de maderas para la fabricación de engranajes con una sierra de contornear y abedul Báltico es menos probable que la viruta. Con un router CNC, esto es tan importante. He encontrado que los engranajes de madera se pueden cortar fácilmente en una variedad de materiales de madera con una fresa de bola nariz 2 flauta pasos de profundidad pequeña ~ 0,040" por pasar. Un paso final no es necesario (o querido) como el paso final será extremo astillado de los dientes debido a la retención mínima de madera grano estructura de soporte.

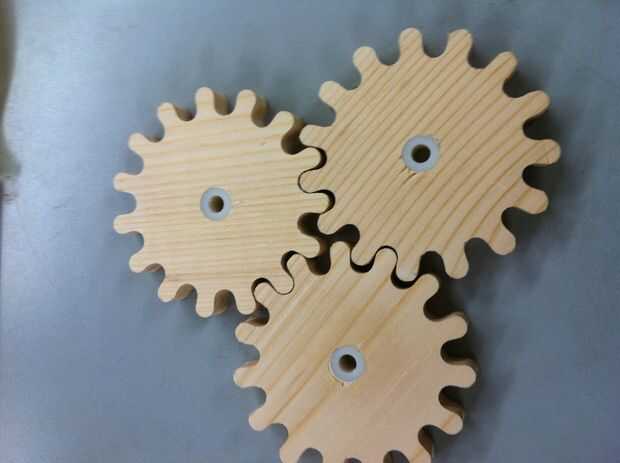

Nota: que coloqué un 1/2" diámetro inserto plástico en 5 de 6 marchas. Uno de los engranajes de 6 diente utiliza un tamaño de orificio de 3/16 por lo que puede ser fricción en el eje de 5mm. Todos los demás usan tornillos como un árbol.
