Levante-para arriba escalera (escalera levadiza) (3 / 8 paso)

Paso 3: La diapositiva (la corredera)

Como mencioné en el paso anterior, la escalera mide exactamente el ancho interior del taller, o mar 2,76 m. Pero no puede ir abisagrada directamente a la pared, porque es necesario tener una plataforma de por lo menos 45 cm para hacer pie al llegar arriba. Entonces, forzosamente debe deslizarse por una corredera para pasar de la posición desplegada (en de mar o uso) una plegada (recogida o elevada).

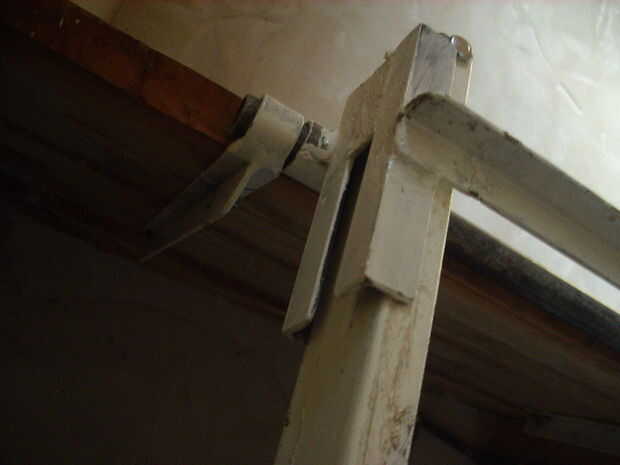

Esta corredera tiene forma de caja o túnel de hierro, dentro de la cual se desliza la escalera esos 45 cm de la "plataforma de aterrizaje". Está articulada a dos soportes mediante un trozo de caño, formando una bisagra va atornillada bajo el piso del altillo. Los laterales de la corredera están unidos entre sí por un travesaño de hierro ángulo, para darle solidez.

La escalera tiene atornillados a los largueros dos topes en cada extremo de su desplazamiento dentro de la corredera, para evitar se salga de su lugar en uno u otro sentido.

Como se mencionó en el paso anterior, la medida de la escalera es exactamente el interior ancho del taller o 2,76 m. Pero no puede ser articulada directamente a la pared, porque necesita una plataforma por lo menos 45 cm a llegar a la cima. Entonces, necesariamente debe deslizarse para mover de la posición desplegada (es decir en uso) a doblada (se reúnen hasta o alto).

Esta diapositiva tiene forma de caja o túnel, en hierro, en el que se desliza la escalera estas 45 cm de la "plataforma de aterrizaje". Se articula sobre dos soportes con un trozo de tubo, formando una bisagra que se enrosca bajo el suelo de la buhardilla. Los lados de la corredera están Unidos por una viga de hierro de ángulo, para darle fuerza.

Los rieles de escalera tienen dos tornillos en cada extremo de su movimiento dentro de la diapositiva, para no dejar su lugar en una o la otra dirección.
