LaserOscope

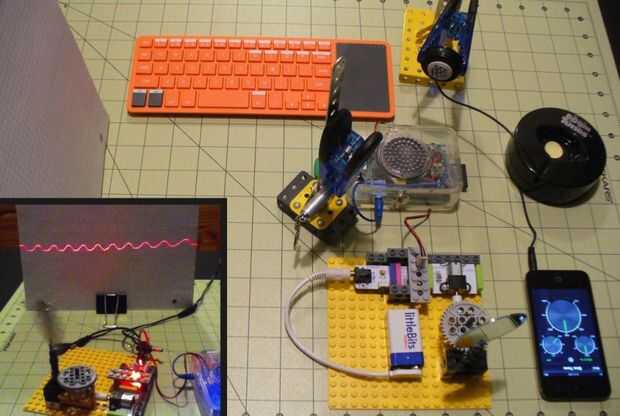

Construir un osciloscopio laser usando Lego, littleBits, conjunto de montador y el equipo de Kano. En honor Del año internacional de la luz te demuestran cómo utilizar el equipo de Kano para conducir un motor de littleBits con un acoplador óptico, o un optoacoplador. Un optoacoplador, según Wikipedia, "es un componente que transfiere señales eléctricas entre dos circuitos aislados mediante el uso de la luz". El equipo de Kano es un circuito aislado y littleBits Motor/Sensor de luz es el segundo circuito aislado. Usaré el ordenador de Kano a parpadear un LED (diodo emisor de luz) y estos destellos son leídas por el Sensor de luz para encender y apagar el motor de littleBits de littleBits.

Mientras que se enciende el LED de el Kano, el sensor de luz enciende el motor y cuando el LED se apaga el sensor de luz apagará el motor. Cuanto más rápido el LED está encendido y apagado, más rápido girará el motor. Por el contrario, más lento el LED está encendido y apagado, el más lento el motor girará. Para obtener el equipo de Kano a parpadear un LED, usted necesitará instalar el software de scratchgpio5 en el Kano. Para instrucciones detalladas, vea mi reseña del equipo de Kano aquí. Además, si usted no está familiarizado con littleBits, ver mi reseña aquí. En mi informe sobre el equipo de Kano, demostró cómo utilizar el lenguaje de programación gráfica de MIT Scratch en el Kano a parpadear un LED (el programa "¡ Hello World!" de hardware hacking). Una vez más demuestro cómo a parpadear un LED, pero usando una variable especial en cero llamado "Engine". Cero automáticamente encarga de la programación MotorA producir un "pulse width modulation" señal (PWM) en el Pin 11 del Raspberry Pi. Para una cartilla en la modulación de anchura de pulso, vea este artículo. Te voy a mostrar cómo escribir un sencillo programa para aumentar y disminuir el parpadeo de un LED pulsando teclas en el teclado de Kano.
