Paso 7: Todas las partes de la LaserOscope junto

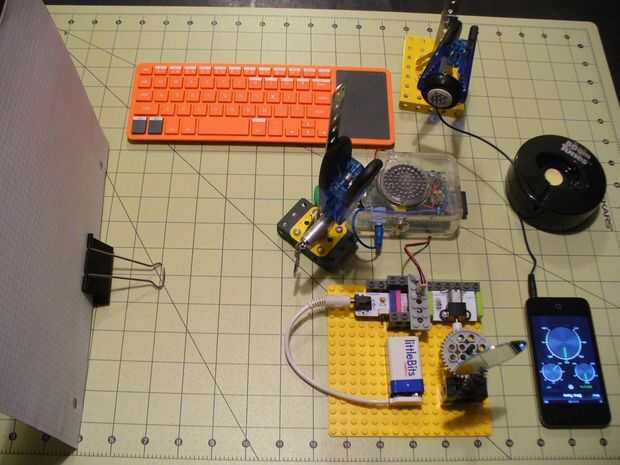

En la primera foto verás todas las partes esenciales de la LaserOscope junto (a partir de la izquierda): carga la pantalla de papel, teclado de la computadora de Kano, altavoces Boom Tunes montado sobre soporte set Erector, puntero láser montado en montador stand conjunto, Kano ordenador, Boom Tunes caja del altavoz, spinner de espejo láser y iPod con la aplicación de generador de onda sinusoidal. El puntero láser se apunta en el espejo del altavoz Boom Tunes que refleja el rayo láser hacia el espejo de spinner de láser que se refleja el rayo láser en la pantalla de papel milimetrado.

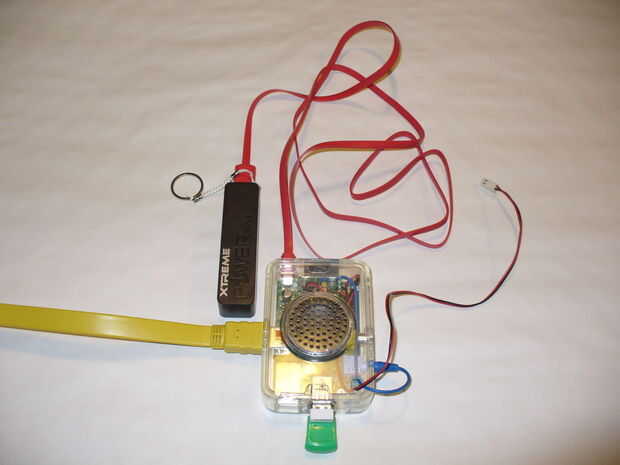

Para grabar el siguiente video tuve que realizar dos modificaciones al diseño original. Tuve que colocar una fuente de alimentación de verrugas de pared para el módulo de littleBits para no usar la batería de 9 voltios y funciona el equipo de Kano con una batería de teléfono móvil en lugar de su fuente de alimentación normal. La segunda imagen es una captura de Kano alimentado por la batería del teléfono celular.
Para terminar, revisa nuevamente el video que muestra cómo funciona la LaserOscope. Como barrido a través de varias frecuencias de onda de seno verá sus formas de onda en la pantalla de papel milimetrado.
