Láser corte reloj de engranajes - con ChronoDot! (5 / 8 paso)

Paso 5: Construcción del reloj

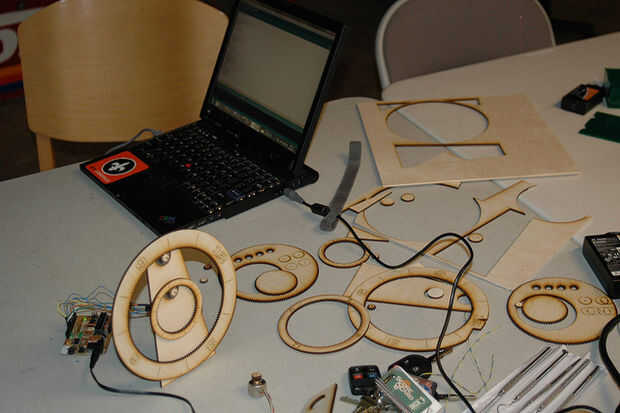

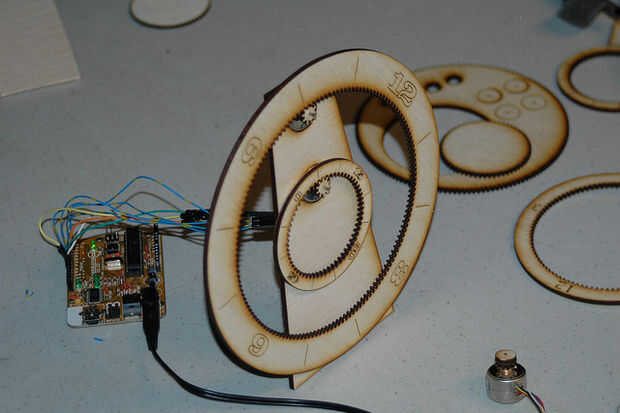

Después de cortar todas las piezas, se necesita armar su reloj.  Empezar por caliente-derrite pegando los triángulos pequeños en la parte posterior de la base como en las fotos.  A continuación, tome los pequeños engranajes y prensa que encajen en los motores paso a paso.  Usted puede necesitar escariar el agujero un poco con un punzón u otro instrumento puntiagudo.  Empuje los engranajes de tal forma que el engranaje cartabones en hacia el paso a paso.  Cuando usted corta algo en un laser, usted notará un bisel muy leve en el corte.  Si ese bisel es apuntado, entonces los engranajes de anillo externo tienen menos oportunidad de caerse.

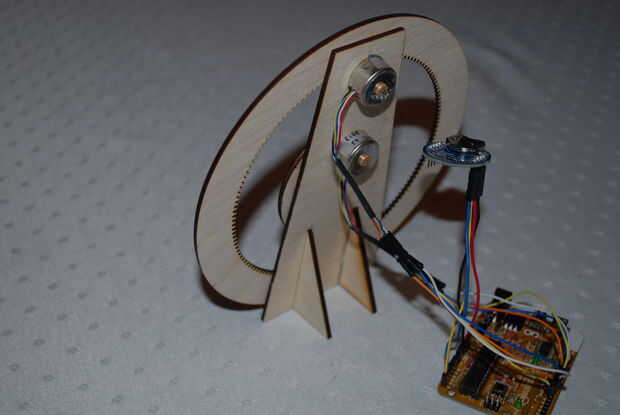

Presione los steppers en el soporte.

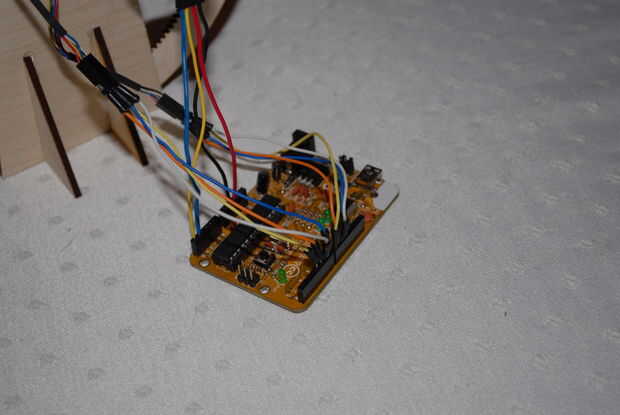

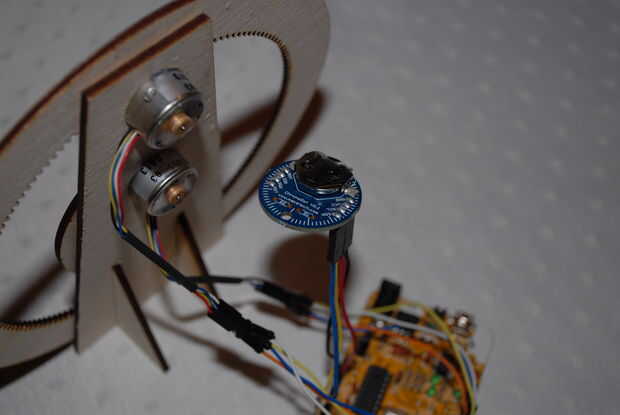

Haz algunos cables de conexión que pueden ir entre el motor paso a paso y el Arduino.  Ayuda a utilizar los mismos colores, pero no es necesario.   Los hilos se enganchan para arriba como sigue:

Hora paso a paso:
Amarillo - Pin Digital 4
Rojo - Pin Digital 5
Blanco/negro - Digital Pin 6
Azul - Pin Digital 7

Minuto paso a paso:
Amarillo - Pin Digital 8
Rojo - Pin Digital 9
Blanco/negro - Pin Digital 10
Azul - Pin Digital 11

Conectar el Arduino mediante un cable usb al ordenador para que esté lista al programa.
