Láser corte reloj de engranajes - con ChronoDot! (4 / 8 paso)

Paso 4: Corte el archivo del reloj en el Laser

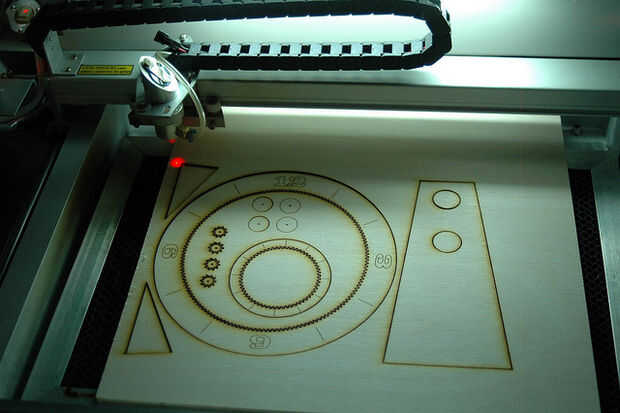

Utilizando el archivo Lasercutter Gearclock3.svg y de LVL1, corté el reloj de 1/8 madera contrachapada que compré en Michaels.  Estoy seguro que usted podría utilizar otros materiales, y probablemente hará que en algún momento un reloj acrílico.

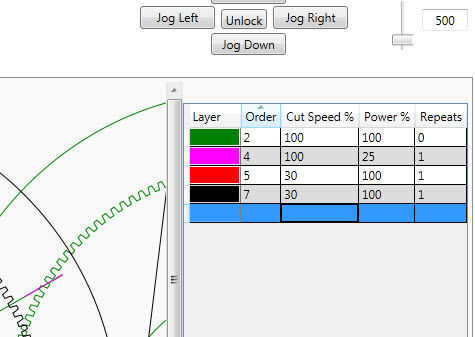

Para cortar el reloj en nuestro laser, imprimí al Retina graba software que vino con nuestro láser.  Retina grabar le permite controlar el láser basado en colores que se encuentran en su archivo.  Por ejemplo, configurar el láser para cortar completamente la madera cuando el color es negro y grabar solamente un poco cuando el color es púrpura.

Para cortar la madera contrachapada del abedul 1/8" en nuestro laser 40W utilizo un valor del 30% corte potencia velocidad y 100%.  Para grabar en nuestro laser, utilizar un ajuste de 100% de corte potencia velocidad y 25%.  El orden es lo que piden las aplicaciones láser.  Me grabe (púrpura) en primer lugar, luego cortar la red y cortan el negro.  Configurar las repeticiones a 0 para el verde, porque no quiero corte verde.  Realmente no es tan difícil como parece.
