Láser corte reloj de engranajes - con ChronoDot! (2 / 8 paso)

Paso 2: 1 º prototipo

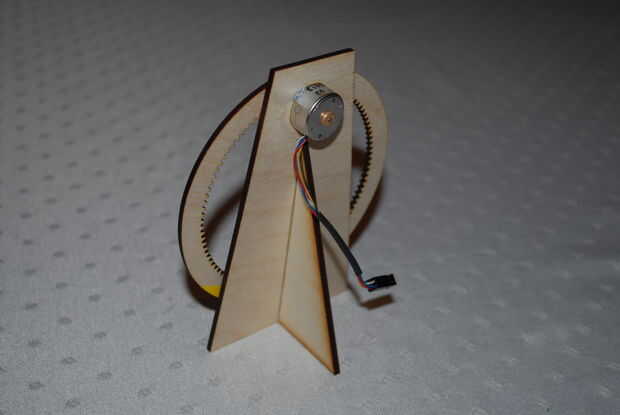

Para el primer prototipo, sólo quería ver si podía conseguir lo de marcha paso a paso trabajando en todos.  Corté un engranaje de estímulo para el paso a paso, un pequeño stand con un agujero para encajar el motor paso a paso y un engranaje más grande que sería el mecanismo de reloj.

Después de la Asamblea y un programa rápido, decidí que el reloj necesita tener dos engranajes (y por lo tanto dos motores paso a paso)-una para horas y uno minutos.  También descubrí que los números debían ser siempre lado derecho arriba como el equipo viajaban alrededor.  Así, el 6 debe ser boca abajo en el dibujo así como los 3 y nueve necesarios para hacer frente hacia fuera.

Lo otro que descubrí durante mi primer prototipo es que el Arduino tiene suficiente potencia para estos motores sin tener un circuito del conductor.  Esto hace mucho más fácil hacer el reloj!  Aquí hay un par de enlaces a decirles acerca de cómo conectar Arduino a los pasos que utilicé...

http://ryanschenk.com/2010/03/Driving-a-040-stepper-with-Arduino/
http://profmason.com/?p=173

También empecé a pensar sobre mi gears.   En mi prototipo, usé un engranaje de 10 diente para el equipo conectado al paso a paso y un engranaje de 100 dientes para el anillo.  100 realmente no se traduce bien en horas o segundos así que ¿qué otra cosa puedo usar?

Mi equipo paso a paso tiene 10 dientes y esto funciona bien porque el paso a paso que estoy usando tiene 20 pasos por revolución.  Así yo puedo paso el paso a paso 2 veces para mover dientes exactamente 1.

Por lo tanto, para mi minutero, si utilizo 60 dientes, luego cada 2 pasos = 1 minuto = 1 diente del movimiento.

Del mismo modo, mi mano de la hora tiene 144 dientes porque si la dividimos por 12, cada hora tiene 12 dientes y por lo tanto cada diente es igual a 5 minutos!  Realmente, el reloj no tiene que tener un círculo de minutos.  El anillo de horas puede decirle qué hora es.
