Lampduino - una lámpara RGB de 8 x 8 (9 / 22 paso)

Paso 9: Alambre por las hileras

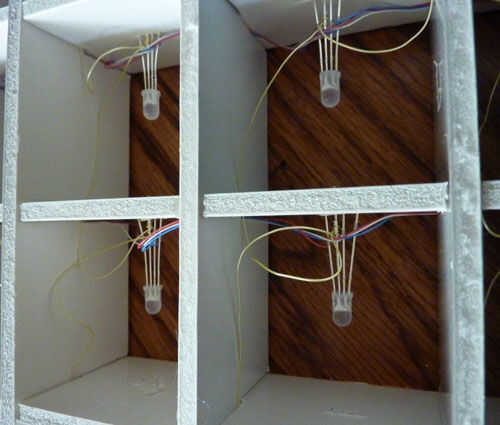

Luego, voltee la matriz para las ranuras perpendicular a las hebras están en la parte superior.  Cableado para las filas es un poco más complicado, porque estamos trabajando en cuartos cercanos.  Sin embargo, a diferencia de las columnas, las filas necesitan sólo 1 cable por LED, un total de 49 alambres.  Aquí es donde la holgura que creamos mediante el uso de cables de 4" viene muy bien.  Nos permite manipular el LED más fácilmente.  Conectar los ánodos con 6" longitudes de cable.  Los cables amarillos en mi foto son las conexiones del ánodo.  Tenía un viejo carrete de cable amarillo, pero funcionó hacia fuera antes de que terminé con las filas. Es más fácil al cable de los ánodos antes de insertar los LEDs en las ranuras, como muestra la imagen.
