Diseñar una lámpara Multi nodo LED PWM

este instructable le mostrará cómo diseñé un controlador de PWM de la lámpara LED. Lámparas múltiples ser ensartadas para grandes cadenas de la luz.

Crear algunas blinky luces LED para Navidad siempre ha estado en mi lista de deseos. Temporada de Navidad pasada comencé realmente a pensar sobre la construcción de algo. Mi primer pensamiento fue, cada lámpara LED podría conectarse simplemente a un par de cables. La energía de las lámparas del LED puede ser una señal de AC que se extendería de baja frecuencia a una alta frecuencia. Un filtro band-pass incorporado en cada lámpara se enciende el LED cuando la frecuencia empareja la frecuencia central del filtro pasabanda. Si los filtros band-pass, tenían razón de configuración, una secuencia de persecución de LED podría hacer. Realmente, saltando a diferentes frecuencias en lugar de barrer, uno de los LEDs podría activarse. Usando un chip de controlador de puente H, la frecuencia de la deseada por los cables de conducción no debe demasiado.

Bueno, yo simplemente apesta en diseño analógico - yo soy más de un poco de un tipo de software. Después de un par de banco de pruebas, rápidamente desistí en el uso de análogo.

Lo que realmente quería era una lámpara LED que puede ser completamente controlada para visualizar cualquier color que quería. Oh, y debe ser capaz de usar PWM (modulación de anchura de pulso) para que los LEDs se pueden rampa on o off en los patrones de genial.

Lo que sigue en este instructable es una descripción de un diseño genial, basado en el microprocesador Microchip que cayó de mi deseo de luces del árbol de Navidad.

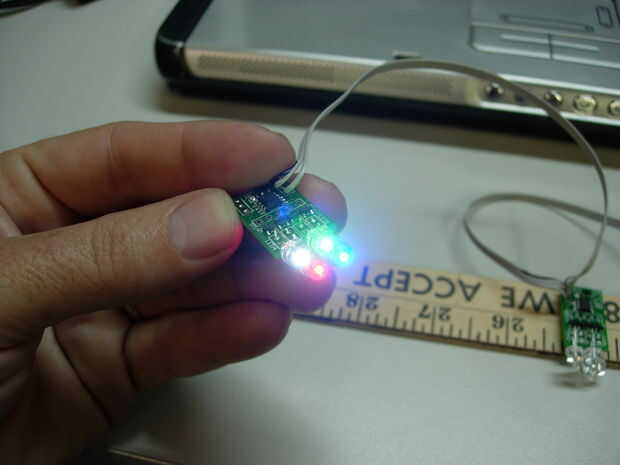

Tener un rápido vistazo en el vídeo a continuación para ver rápidamente lo que es capaz de mostrar el controlador de lámpara Kemper LED PWM.

Tenga en cuenta que es difícil conseguir un buen video de LEDs en acción que está utilizando el PWM para control de intensidad. Es el mismo problema al intentar video monitor del ordenador. 60Hz LED entra en una lucha de frecuencia beat con lo 30Hz de la videocámara. Por lo tanto, aunque hay veces que el video de los LED son un poco "glitchy", esto no es realmente el caso. Los LEDs no parecen tener ningún problemas técnicos cuando se mira por el ojo humano. Ver el paso del software debajo de una discusión más sobre tapping video de LEDs.
