Paso 4: La matriz de LED

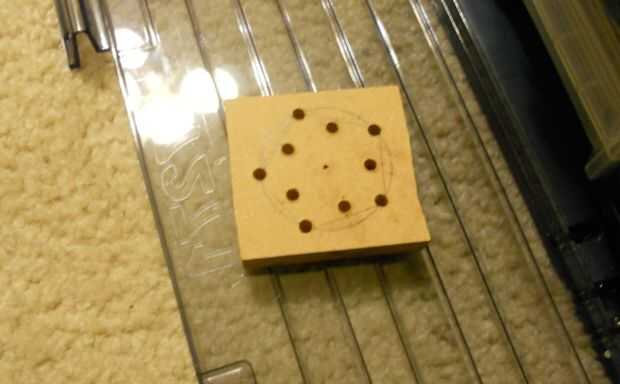

Hice una plantilla para facilitar la soldadura de los LEDs. En mi caso quise hacer una forma de estrella. taladré agujeros de 5mm en una pieza de MDF (trozo de madera).

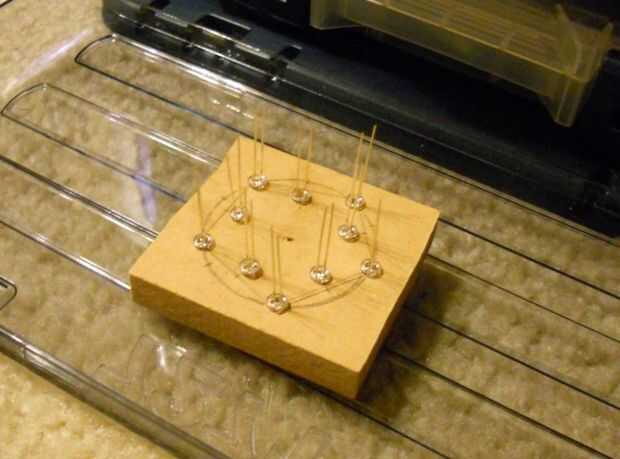

He insertado los LEDs en lo agujeros makng Asegúrese de alinear las piernas.

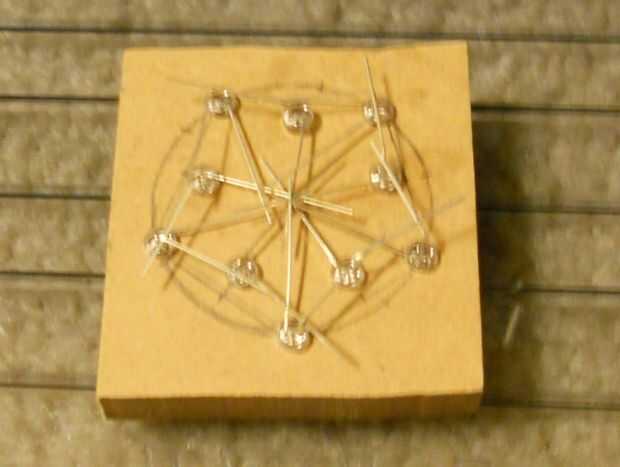

Dobló todas las patas negativas en el centro de la estrella. Entonces dobló la pata positiva de cada LED que toca la pata positiva del LED a la derecha.
Así que lo que tengo es una matriz de 10 LEDs conectados en paralelo.

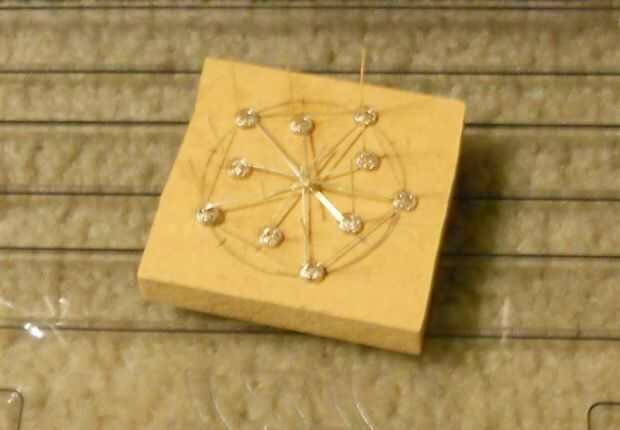

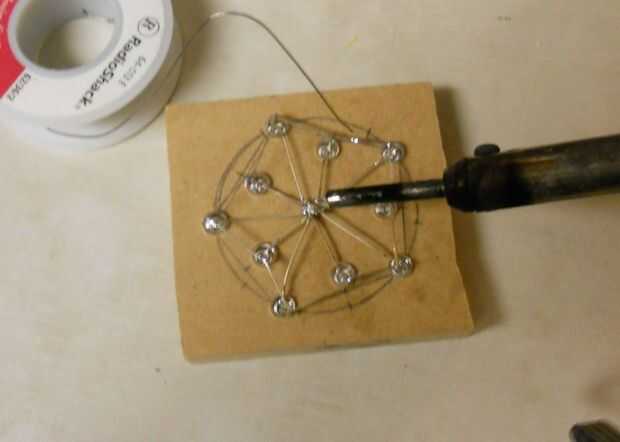

Pongo un gob grande de soldadura en el centro para sujetar la pata negativa de todos los LEDs.

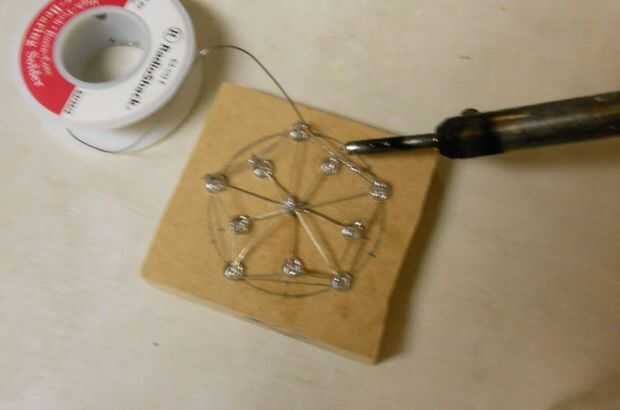

Yo había soldado cada pata positivo de un LED a su vecino LED a la derecha - pierna positivo al positivo de la pierna.

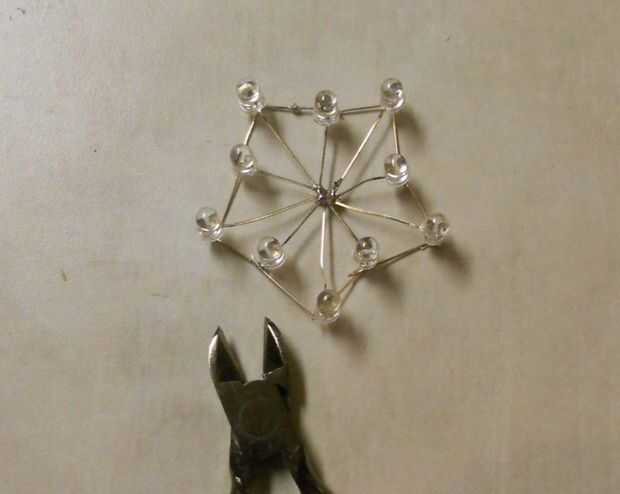

Recorte el exceso conduce con cortador de alambre.
Encontrar una fuente de 3 volt y probar los LEDs para asegurarse de que cada uno se enciende.

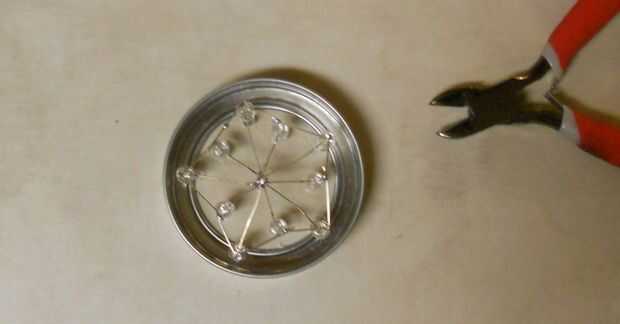

Prueba de cabe en su envase. Pegue abajo.
