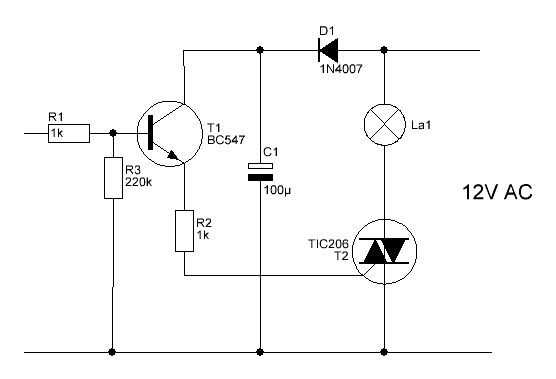

Este circuito puede utilizarse para activar una carga de AC de bajo voltaje (12V) con un Arduino u otro microcontrolador. Una señal positiva en la entrada traerá T1 en conducción, disparo el Triac a través del resistor de emisor R2. D1 y C1 son solo para proporcionar alimentación de CC para el transistor. R3 se tire bajo base. El circuito funcionará sin R3 pero podría reaccionar errático: durante la puesta en marcha de su nicrocontroller, el pin conectado al circuito podría ser indefinido y cambiar algo cuando no se desea. También, como impulsos negativos pueden desencadenar un TRIAC, cambio de alto a bajo puede desencadenar el triac si R3 no está presente.
El Triac debe refrigerarse con un perfil metálico. Recuerde que la puerta es galvánicamente conectada con la carcasa metálica de lo Triac.
ADVERTENCIA: esto es para bajo voltaje solamente. Una CA de alto voltaje de conmutación requiere el uso de opto acopladores para aislar el alto voltaje desde el microcontrolador.

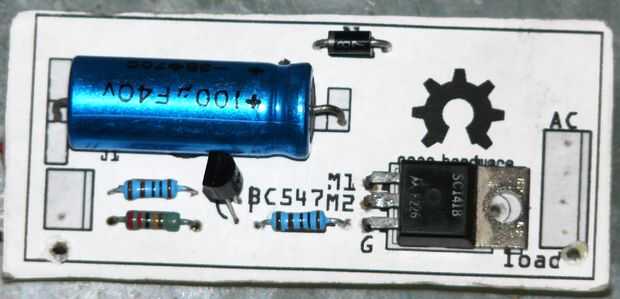

Notas. He utilizado un Triac SC141B en lugar de un TIC206 tuve alrededor y es 110 V. max. En 220 V. país no es probable que voy a usar pronto para otro proyecto. La imagen de la PCB montada no ha mostrar el disipador de calor. Es recomendable utilizar un disipador térmico. El printdesign puede descargarse aquí. Hay espacio para varios condensadores de tamaño. Mina parece muy grande pero es una muy antigua que aún tenía por ahí. Puede que desee mover el D1 para hacerlo un poco más fácil montar un disipador térmico. El diodo D1 no necesita realmente ser un 1N4007. La parte de continua del circuito realmente no necesita mucha energía. un 1n4148 estaría bien, pero tienen el mismo precio y tenía por un 1n4007 ahí.
El circuito puede simplificarse usando sólo un pin del arduino para disparar el triac a través de un resistor. Que probablemente va a funcionar para un TIC206 que necesita sólo 5 mA, pero otros Triacs pueden necesitar un poco más de lo que es recomendable para tu arduino.
