Lámpara de pie hecha de acrílico (8 / 11 paso)

Paso 8: Hacer las piezas de encaje

El zócalo se compone de 7 capas de alternancia material translucidez. Así que ten en cuenta, que las piezas van con qué material:

  • Negro 5.5 mm:

    • Capa 1 L1 [L1 & LED marca] rosca orificio para sujeción de cable
    • Capa 3 L3 con ranura en forma de hueso [L3 marca]
    • Capa 5 L5 con ranura recta [L5 marca]
    • Capa 7 L7 tapa con ranura recta [L7 marcado en la parte inferior!]
  • Transp. 3 mm:
    • Capa 2 L2 anillo
    • Capa 4 L4 con ranura recta [marca de L4]
    • Capa 6 L6 con ranura recta [L6 marca]

8.1 Corte las piezas de encaje

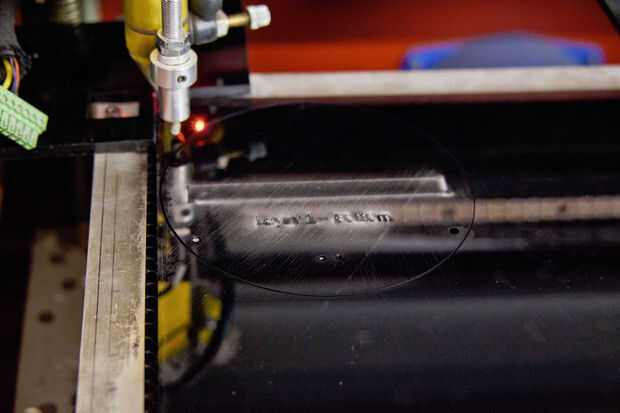

  1. Poner una hoja de 6 mm negro acrílico en su máquina de láser y realizar Reset de z (que será foco de auto el láser en comparación con el acrílico).

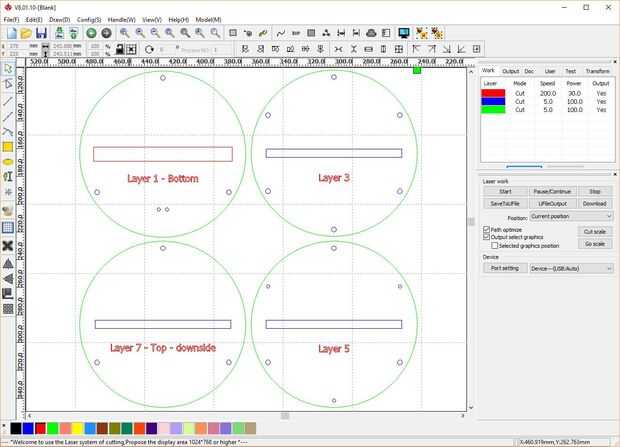

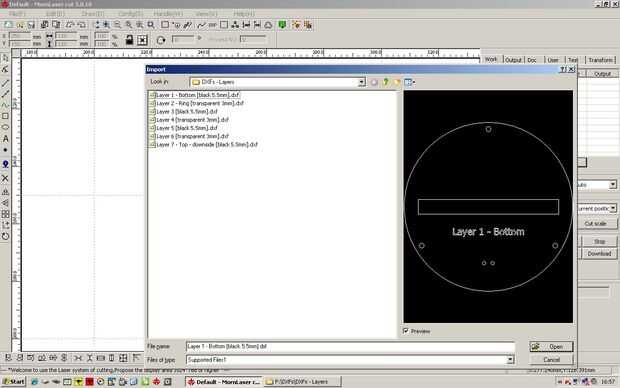

  2. Importar las cuatro capas negro (L1, L3, L5, L7) uno tras otro a la aplicación de la lona y alinear en una fila o una plaza.
    Asegúrese de que al grupo de cada uno de ellos una vez que has importado, por lo que nada se pierde y usted los puede mover como un objeto completo.
  3. Ahora es el momento de asignar nuestra las diferentes 'Cortar capas de propiedad' de los senderos.
    • Por lo tanto, desagrupar un objeto, seleccionar todo y ajuste a 'Cortar rutas en 5.5 mm acrílico (prn. con mecanizado en línea habilitado)' [en mi setup azul]
    • Seleccione texto o símbolos (y aún el rectángulo en L1!) desea que han grabado y asignar 'Grabar rutas en acrílico' [en mi configuración: rojo]
    • A continuación, seleccione sólo el contorno exterior circular, establece en 'Comprobar proyecto' [gasolina] y hit Run para determinar de manera no destructiva, que permanecerá a la cabeza del láser dentro de los límites de la hoja de acrílico.
    • Si es así, ajustar el esquema 'cortar rutas de 5,5 mm de acrílico (prn. con maquinado de contorno permitido' [verde], si no, tendrá que reorganizar los objetos.
    • Repita esto para las restantes capas negras.

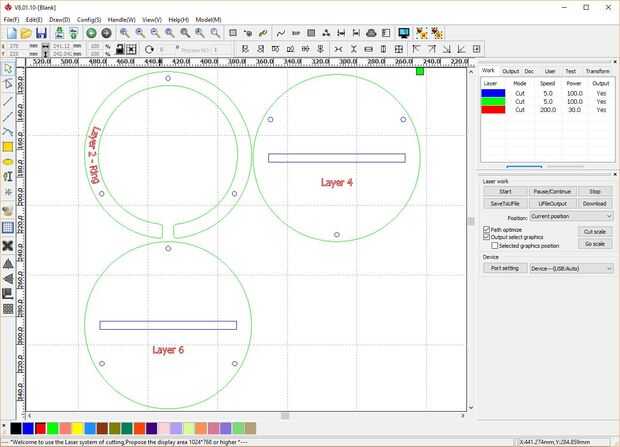

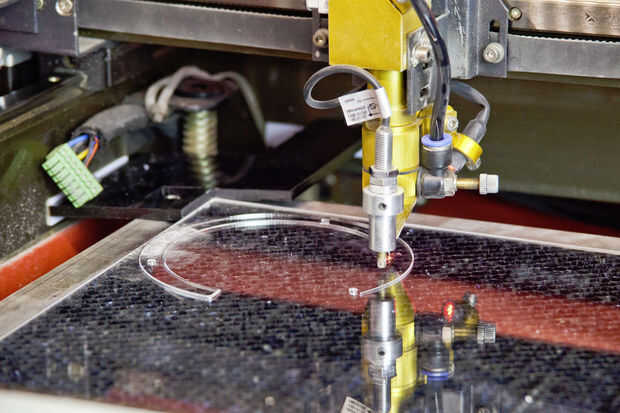

  4. Replicar medidas 1. (sí, incluso el enfoque automático!) to 4. para el acrílico transparente de 3 mm con esos tres transparentes capas (L2, L4, L6).

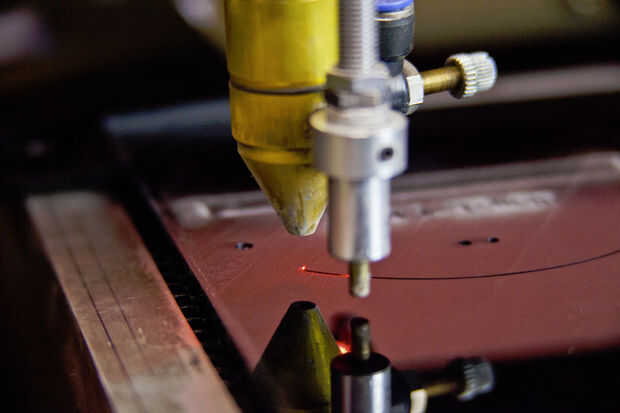

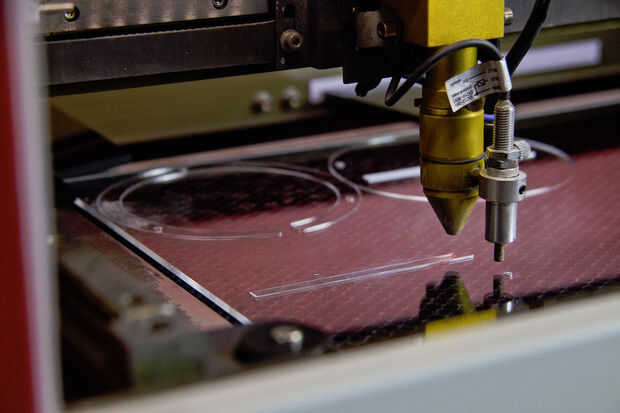

  5. Seleccione todas las capas [Ctrl + A o marquesina rectangular] y hit Ejecutar.

8.2 manuales modificaciones

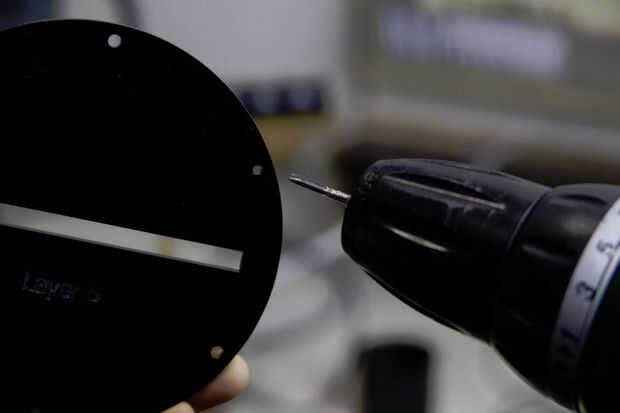

  1. Inserte M3 tornillo grifo en su eléctrico del taladro (o grifo llave) y perfore delicadamente roscas en los agujeros más pequeños (de unos 2,5 mm de diámetro) en L3, L5 y L7.

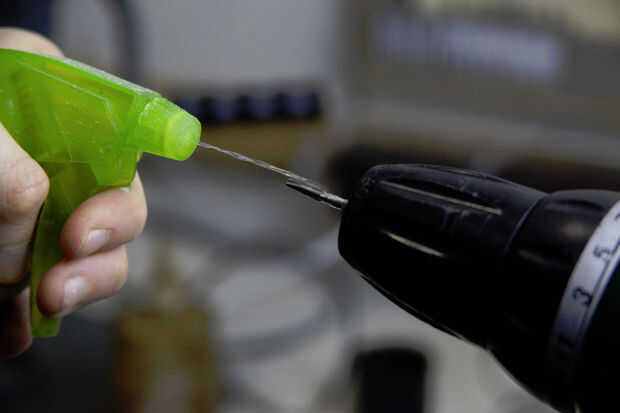

    Importante: Antes de cada nuevo agujero: limpiar el taladro grifo de virutas y aplicar alcohol para evitar que el taladro de la fricción causa sobrecalentamiento y el acrílico se agriete debido al calor inducido y la tensión mecánica.

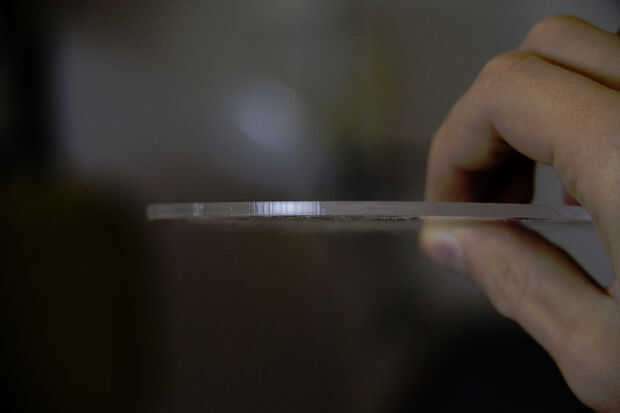

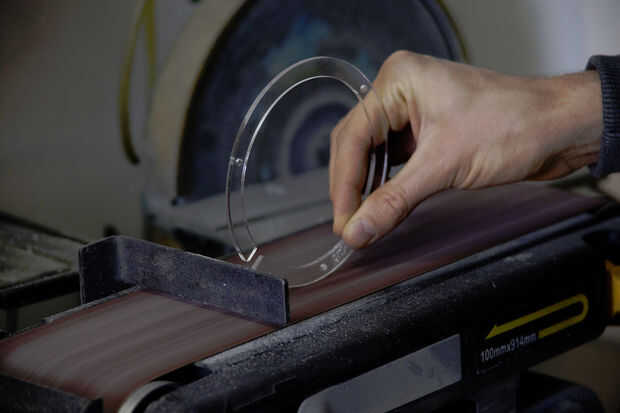

  2. Tomar todas las capas transparentes (L2, L4, L6) y desbaste hasta su exterior radial con un papel de lija (o una lijadora de banda, si tiene uno) hasta que se ve opaco.

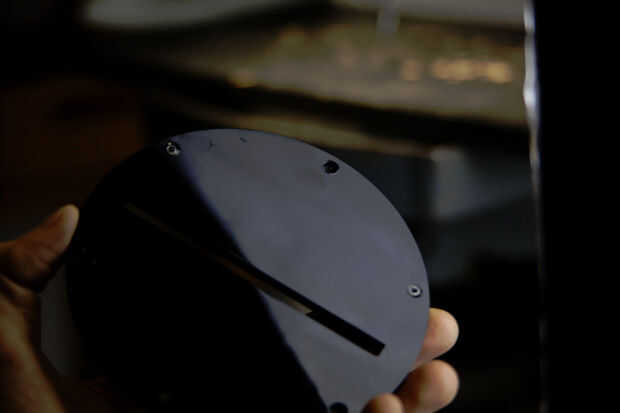

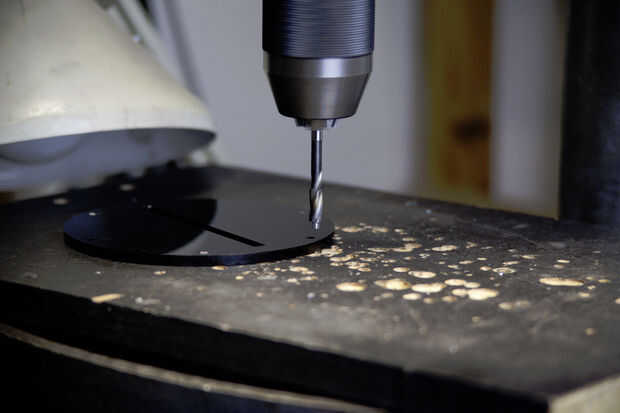

  3. Con un cajeado pilotado en una máquina de perforación (o un taladro de 7 mm) hacer agujeros cilíndrico contador (de unos 3 mm de profundidad) alrededor de las tres m 3.4 a través de los agujeros en la parte inferior de las capas L1, L3 y L5. Estos traguen completamente las cabezas de los tornillos.

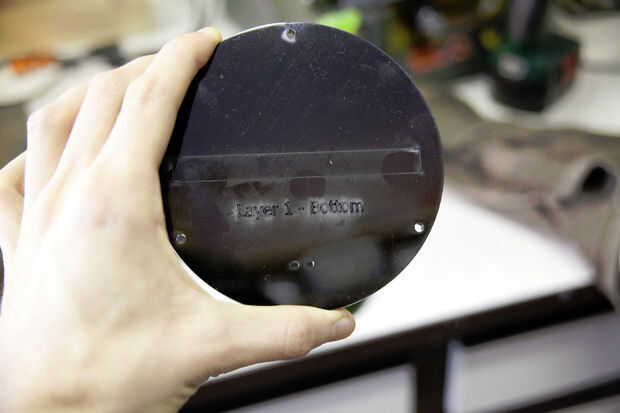

  4. Alcohol se aplica a la superficie de las piezas de capa y con un paño de microfibra (o papel toalla) quitar el vapor del proceso de grabado del laser.
