Paso 9: Haga el pie
Porque el siguiente proceso tomará bastante tiempo, recomendamos para iniciar primero el proceso lasering del pie y sólo entonces comenzar a ensamblar las piezas de toma, que serán representadas en el siguiente paso 10.
Dentro de la aplicación de CNC/cortadora láser [mañana LaserWorks V5]

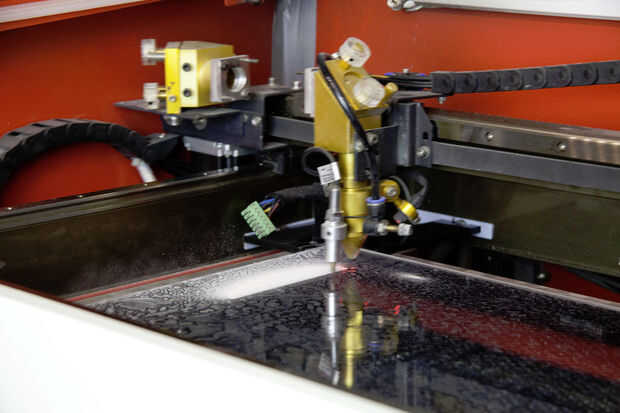

Colocar acrílico transparente de 6 mm en el área de trabajo de su cortadora láser y realizar reset de enfoque automático/z-axis.

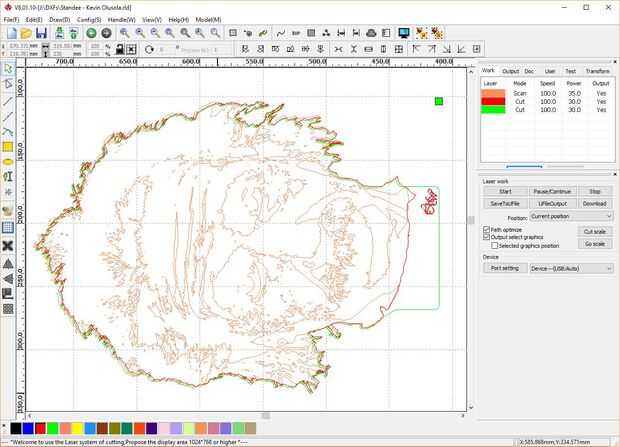

- Importar el pie. Archivos DXF: Contorno con Pedestal, rasterizar (grupo inmediatamente después de la importación) y, si lo desea, contorno (sin Pedestal, para grabar la cosa entera una roundish base como marco de fondo). Estos archivos se proporcionan ya sea dentro del. Archivos ZIP de Transportines prefabricadas (paso 3) o los archivos exportan desde el programa de vectores.
Alinee el. Archivos DXF con las teclas de flecha [en mi caso tuve incluso que rotarlos juntos todos 90 grados para hacerlos caber en el espacio de trabajo de máquinas]. - Conjunto de corte capas de propiedad:
Seleccionar y aplicar 'rasterizar' [ORANGE] con una distancia de oscilación de 0,15 mm.
Si quieres el contorno (sin Pedestal) como un asigna marco 'grabado' [RED] a él.
Escuchar siguiente (sin el láser) de contorno con Pedestal en modo 'Proyecto Compruebe' [gasolina] (seleccione trazado sólo exterior, que sea gasolina y hit Run, prueba de que permanezca dentro de área de trabajo de la máquina y los límites del material.Cuando esto se ejecuta a través de sin cualquier suceso extraño o errores que se producen, es probable que no habrá alguno así al hacer todo esto de verdad. Si hay algún problema de tamaño, vuelva a Illustrator y corregirlo (no escala todo el asunto de la aplicación de láser, ya que esto afecta las proporciones del Pedestal de pie, que no debe cambiar, así).

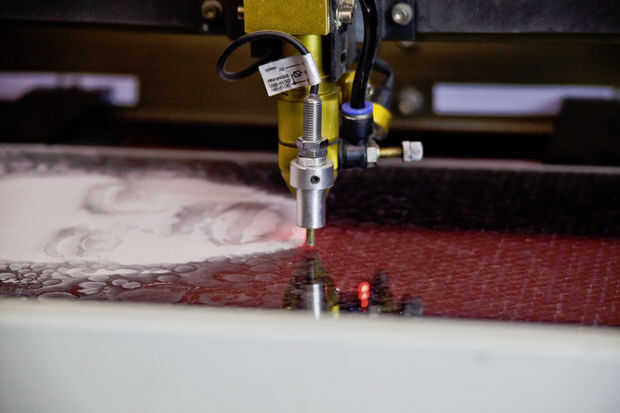

Por lo tanto, cambiar el contorno con Pedestal a 'cortar rutas en 5-6 mm de acrílico (prn. con esquema de mecanizado con' [GREEN] modo, seleccionar todo y éxito Ejecutar. [Pido disculpas las fotos del proceso de fabricación no es el de la Albert Einstein pie ;)]

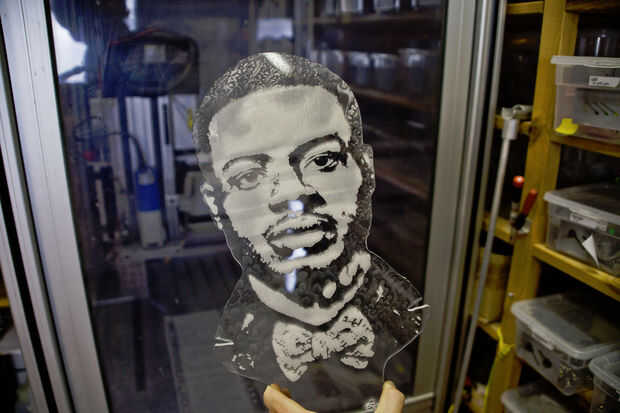

Agarra un buen libro, cocinar, leer algunos intructables buena o proceder con la construcción de la toma (siguiente paso ;)). Esto tomará algún tiempo para terminar de rasterizado.
