Lámpara de pie hecha de acrílico (6 / 11 paso)

Paso 6: Haga pie de imagen vectorizada

Dentro de la aplicación del Vector [Adobe Illustrator]

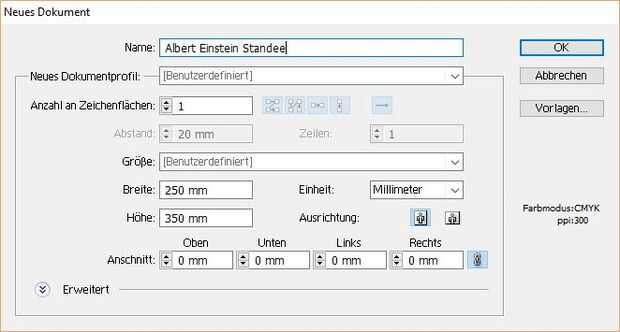

1. Nuevo documento de configuración: 250 mm x 350 mm, vertical y el formato de nombre como el nombre de proyecto principal. Este será el documento principal.

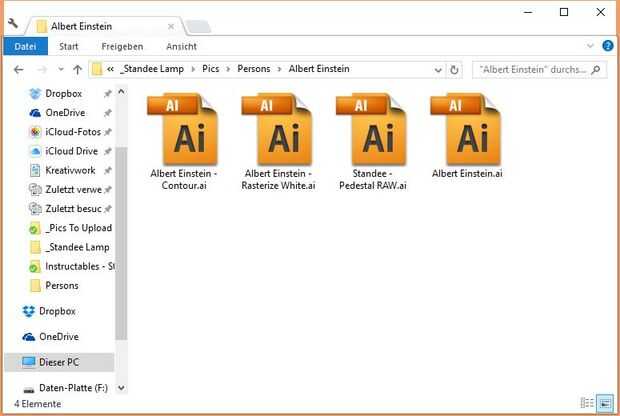

2. Abra los archivos 'Countour.ai', el 'Rasterize.ai' (ambos exportados desde Photoshop en 5.1) y la 'RAW.ai de Pedestal' (de los archivos descargados) en la aplicación de vectores todos juntos.

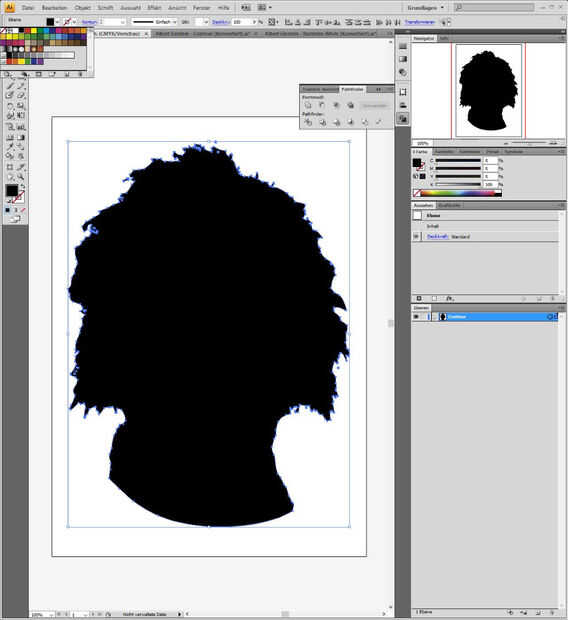

3. Cambiar al archivo de contorno, seleccionar todo [Ctrl + A] y copiar-pegar [copiar: Ctrl+c, pegar: Ctrl + V] que el documento principal.
   Haga doble clic en su capa, el nombre "Contorno", seleccione la ruta haciendo clic en el círculo pequeño y llenarlo con negro (desplegable izquierdo cuadrado en la esquina superior izquierda).
4. Ahora haga una nueva capa llamada "Rasterizar" y hacer lo mismo como en el paso anterior para el archivo de rasterizar y color amarillo (para poder distinguir del fondo blanco). No te preocupes si hay algunas áreas accidentalmente llenados, aunque no deberían.
5. Con las teclas de dirección ajustar su posición iteresada al contorno lleno negro [zoom en el documento y alinear (aunque no ajusta perfectamente)].
6. Seleccione ambas capas [Haga clic en los dos pequeños círculos mientras mantiene pulsada la tecla Mayús], asegúrese de que símbolo de proporciones de altura y ancho de enlace es activado (cadena-mirar), a continuación, establece la amplitud en cualquier cosa que pueda recordar más adelante alrededor de 230.

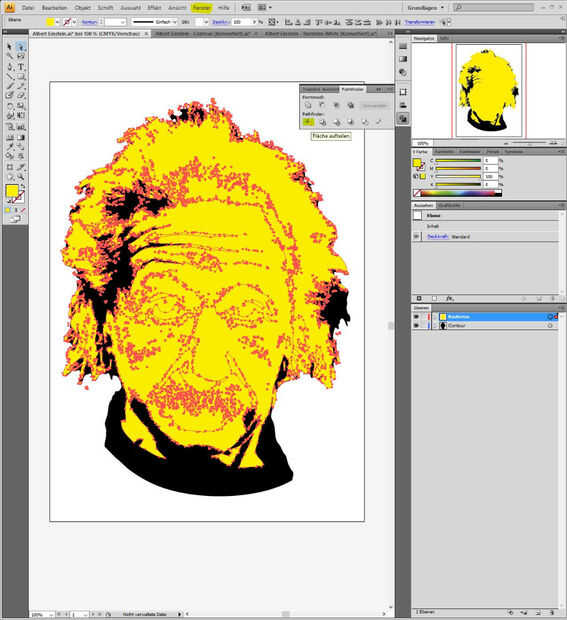

7. Seleccionar trazados de capa 'Rasterizar' (a través de círculo pequeño), abrir Pathfinder [menú: ventana > Buscatrazos] y haga clic en 'Dividir'.
8. Automáticamente: Experimentar con las opciones del Buscatrazos. A menudo esto puede hacer su trabajo bien y este paso mucho la velocidad, pero en mi caso por desgracia esto no funciona... :(

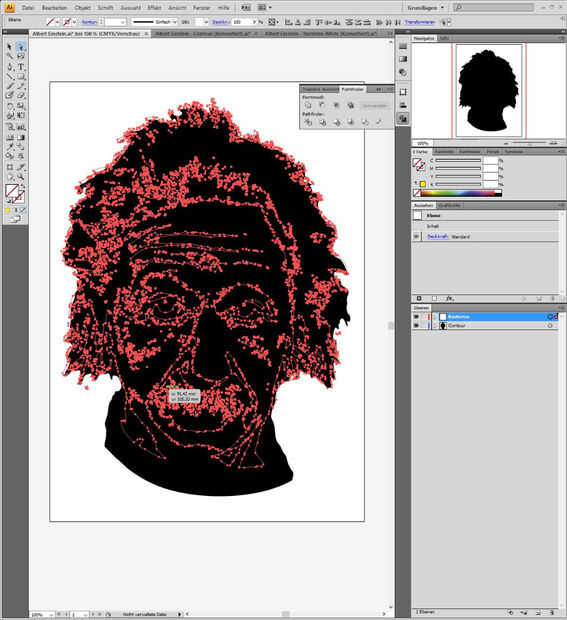

   Manualmente: Capa de contorno de cerradura (pequeña casilla de verificación junto al icono del ojo en la capa, para desactivar la selección en esa capa), seleccionar las rutas de rasterizar capa (círculo pequeño justo al lado del grupo) y desagrupar a través [objeto > Desagrupar]
   Con la herramienta Puntero negro, llamada draw herramienta de selección un cuadro sobre algunas áreas pequeñas, luego con Shift presionado, anular la selección de todas las áreas que desea evitar que eliminan (normalmente los grandes).
   Si esto no funciona para usted:
   Manually2: Con la herramienta Puntero blanco, llamado herramienta de selección directa haga clic dentro de la falsa amarillo áreas y eliminar [Del] ellos. No es necesario que elimine todas las áreas (los muy pequeños, que no borra, se "filtra hacia fuera"), por lo que la elección, qué áreas son las esenciales, es en la mano. Si usted bloquea el contorno, desbloquearlo otra vez.

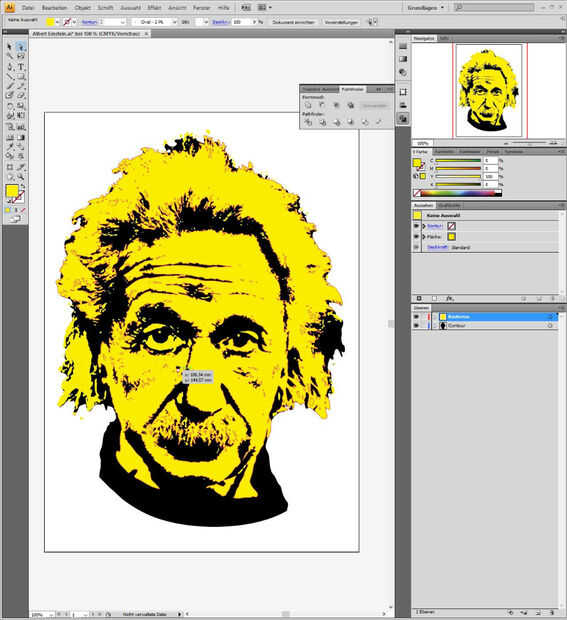

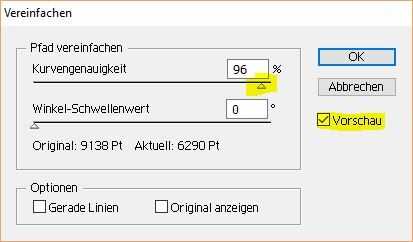

9. Ahora usted puede seleccionar tanto la capa de caminos (vía pequeño círculo manteniendo pulsada la tecla Mayús) y vaya a objeto > trazado > simplificar. Vista previa está marcada, entonces reducir el deslizador superior 100% paso a paso (soltar la corredera (no más presionado el botón del ratón) para cálculo de gatillo). Esto reducirá el número de puntos (como se puede ver en la ventana), pero por el contrario un el precio de la pérdida de detalle, como usted puede examinar la imagen de vista previa. Vaya con lo que funciona para usted (pero asegúrese de tener menos de 10.000 puntos).

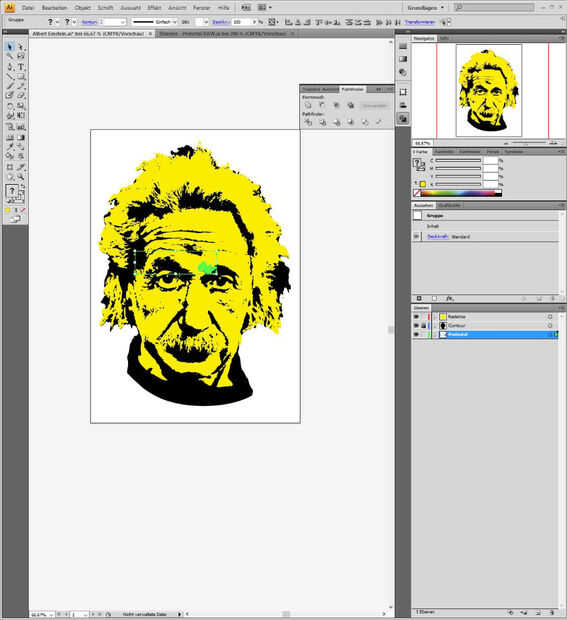

10. Ahora, como en el paso 4, hacer una nueva capa, el nombre 'Pedestal' y copien los caminos ya abiertos 'Pedestal RAW.ai' a él.

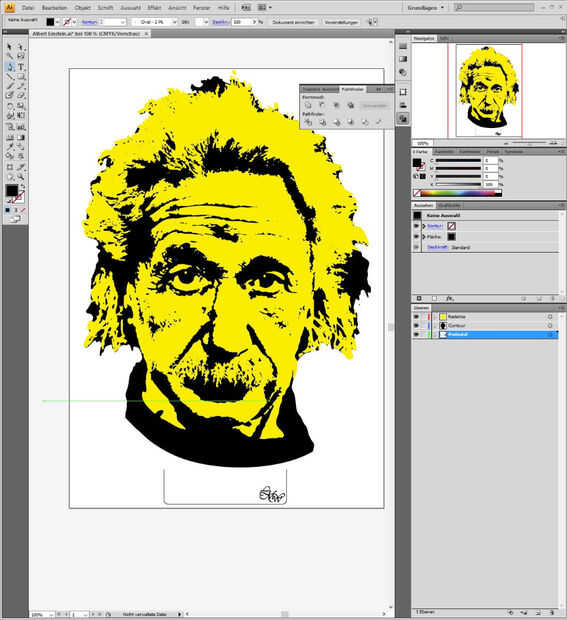

11. Reordenar, mover y escala, para que todo encaje en lienzo del documento.

Importante: 1. siempre transformar contorno y Rasterizar las capas juntas (presionada la tecla Mayús mientras selecciona los círculos pequeños). 2. no escale el Pedestal, se deben mantener sus proporciones!
El Pedestal ahora debe estar ubicado en el centro de la línea de fondo, en un poco de distancia.

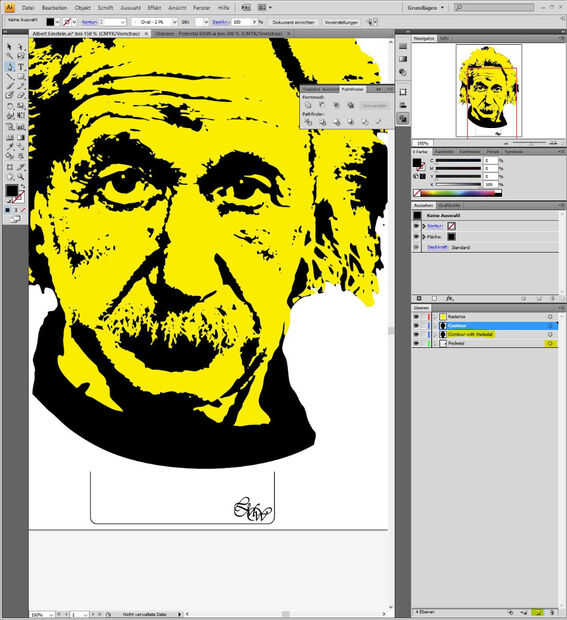

Duplicar la capa de contorno [arrastrando la capa hasta el botón de 'Nueva capa'], el nombre "Contorno con Pedestal" y ponerlo debajo de la vieja capa de contorno (y sobre el Pedestal uno).

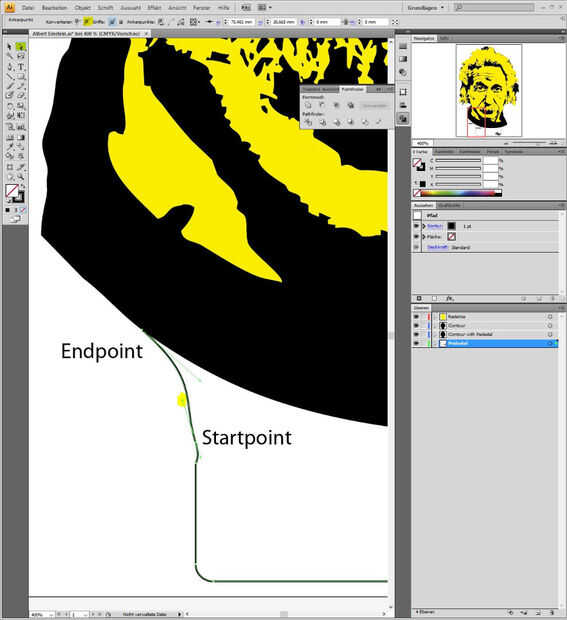

Seleccione capa de Pedestal y agarrar la herramienta' pluma'. Primero dibuje la línea de la izquierda haciendo clic en el punto superior de la línea de pedestal como punto de partida, a continuación, seleccione cualquier punto a la parte superior izquierda, que se encuentra en la frontera de la capa de contorno (en lugar de solo clic presionado y arrastrar el ratón para hacer una línea curva).
Ahora cambie a puntero blanco [herramienta de selección directa], seleccione el ex "empezar a punto" y en el punto de anclaje opciones (menú sobre tu lienzo) haga clic en 'Convertir en transición', que dará el punto de anclaje adicionales manijas para editar la curvatura. Coge uno de estos y arrastre verticalmente por encima del punto de anclaje mientras mantiene pulsada la tecla Mayús (para hacerlo encajar allí).
Para la correcta conexión, repetición.

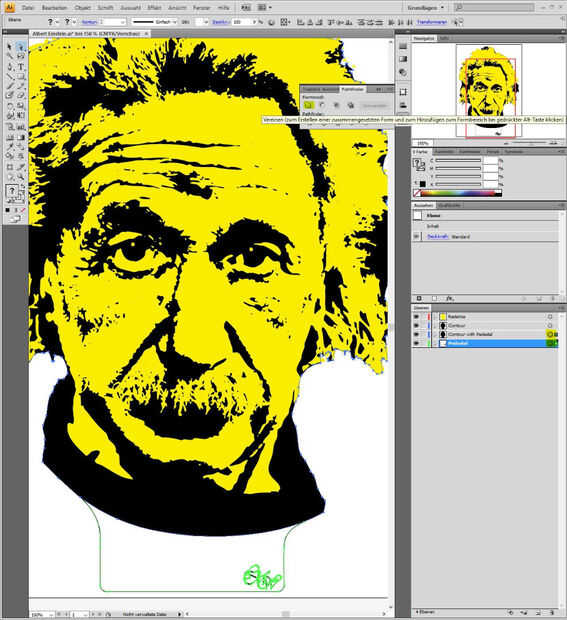

Seleccionar los caminos del Pedestal y contorno con capas de Pedestal (a través de pequeño círculo mientras Shift está apretado).

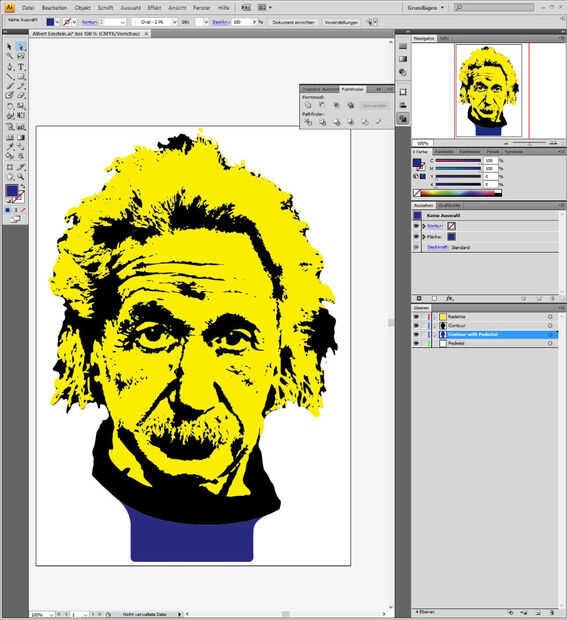

Entonces usa Pathfinder 'Únete' y se llenará con negro. Puede seleccionar otro color como azul oscuro para diferenciarla de la capa de contorno normal.

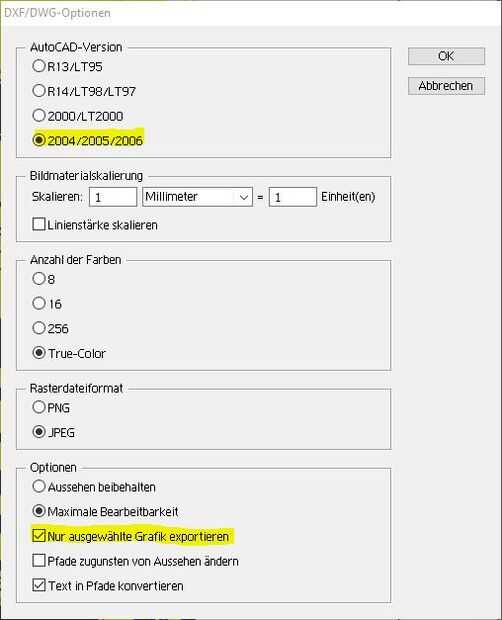

Este es el modelo terminado que está listo para. DXF y exportación (que es un formato de intercambio estándar, que es legible por cualquier aplicación de software de corte por láser y CNC). :) Por lo tanto sólo seleccionar las trayectorias de contorno con Pedestal y vaya a archivo > Exportar y después es capa: % Filename % - contorno con Pedestal.dxf. Haga clic en guardar y en la ventana de opciones de exportación DXF/DWG, asegúrese que la casilla 'Exportar seleccionado arte sólo' comprobado.
