Paso 4: acabados
Si utiliza componentes por-agujero - es tiempo de hacer!

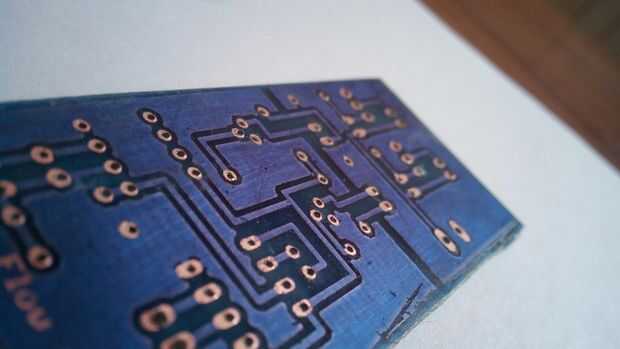

Utilice la herramienta rotatoria con brocas adecuadas. Trate de no dañar la capa de cobre o máscara de la soldadura durante este proceso.
Una vez hecho esto, puede empezar el montaje final.
Si tienes un diseño SMD, puede hacer una plantilla barata de soda puede mediante un método impresionante por este tio
Para placas de 2 lados estoy usando jumpers regulares soldadas en ambos lados para conectar capas juntas, o tratando de coincidir con puntos de unión con los cojines de colocación componente por el agujero. Una solución más costosa es un pegamento conductor o un tanque limpiador casero, pero vamos a llegar al otro día.
El resultado final puede variar, pero una vez que se acostumbre a la configuración del laboratorio y desarrollar el sentido propio de tiempos - obtendrá mucho mejor.
Después de los primeros 4-5 los exitosos ensayos conseguí mi largo proceso hasta aproximadamente 1 hora.
---Lo único que no he tenido oportunidad de hacer es una capa de serigrafía adecuado [todavía]---

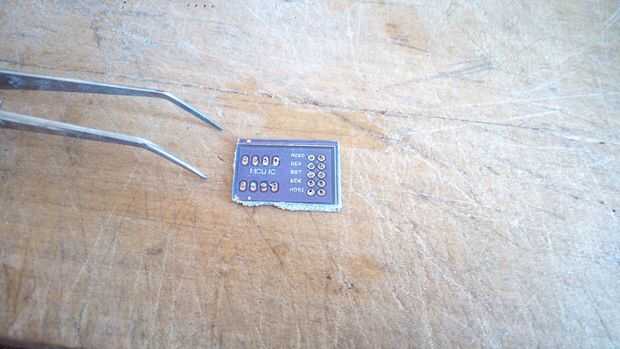

Acabo de probar el crayón sobre superficie cobre caliente - funcionó!
Después de curar el proceso a que he usado mi estacion de trabajo para mantener blanco caliente (y aplica lápiz blanco regular. Lápices de cera deben trabajar también, si usted quiere conseguir creativo con colores.
---------------------------------------------------------------------
Si usted tiene cualquier preguntas/ideas/sugerencias usted puede siempre enviarme un mensaje.
También se pueden encontrar más de mis proyectos en mi página de perfil, o visitando mi página web http://mygeekblog.net
Una vez más, gracias por su tiempo, comentarios y retroalimentación.
Buena suerte en tus proyectos!
