Paso 2: Diseño

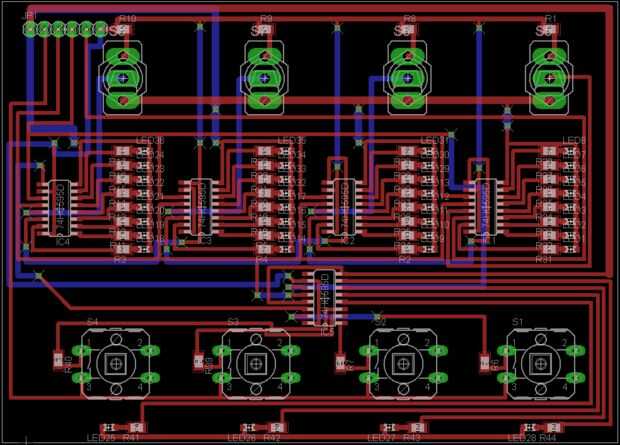

Lo primero que tienes que hacer es crear un diseño de la PCB de un esquema.
Mi herramienta de elección es Eagle CAD, ya que es muy fácil trabajar con.
Una vez que tenga un diseño listo-para-hacer, es necesario crear un photomask negativo para la impresión. Hay algunas maneras de hacerlo.
La forma más rápida es que utilice un procesador CAM incorporado y ajuste de PS_INVERTED para hacer una representación de PostScript de su diseño y luego imprimirlo. Para trabajar con archivos PostScript estoy usando gswin (Ghost Script para Windows) con gsview (*.ps extensión del espectador con la capacidad de exportar a formatos de trama como PNG).
Si desea ajustar el posición/tamaño de la mascarilla que se debe usar GSView para exportar imagen rasterizada a lo que te gusta y luego edita en cualquier editor de gráficos se utiliza.
Lo único malo de este enfoque es que GSView rasterización soporta máximo 600dpi y aunque este número parece razonablemente alto, realmente produce artefactos de pixelado en esquinas redondas y tiene algunos problemas de tamaño (tuve que ajustar la proporción altura/anchura por el factor de 1.05... 1,10 la mayor parte del tiempo).
También puede imprimir su diseño en archivo PDF y editar en Inkscape . Yo he conectado un vídeo rápido sobre cómo hacerlo.
Una vez completa - imprimir en papel primero. Asegúrese de que el tamaño es adecuado, haciendo coincidir las partes críticas (ICs, zócalos, pin headers etc.) con orificios impresos y cojines y sólo entonces usted puede imprimir el photomask en película.
Siguiente en el orden del día: desarrollo y grabado.
