Este enfriador peltier se utiliza en refrigeración de cpus a los refrigeradores de vino de mesa. Electricidad se utiliza para generar el efecto peltier y generalmente causa un lado enfriar mientras calienta el otro lado. Puede verse más información sobre el artículo de la wikipedia en http://en.wikipedia.org/wiki/Thermoelectric_cooling
Siempre quiso construir un motor Stirling pero la complejidad fue un poco demasiado para mí, pero este proyecto era fácilmente posible como proyecto de fin de semana!
Herramientas necesarias:
Taladro
Sierra para metales
Las abrazaderas en C (o vice grips)
Archivo/papel de lija
Soldadura de hierro
Materiales necesarios:
1 x 120cm disipador de CPU ($20 incluido internet)
1 x Peltier ($30 incluido ebay)
motor de hobby de Radio Shack de 1 x 1, 5V ($3)
1 x disipador de Pentium II (salvado)
1 x 6" hélice (de mis aviones RC)
1 x 1/8" placa de aluminio del desecho
6 x pernos y tuercas

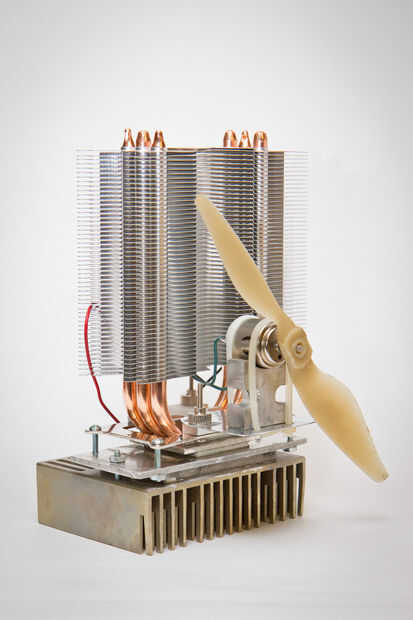

Es relativamente fácil de construir. Sólo de origen el disipador más grande y más barato en internet, que llegó a este disipador térmico masivo de 120cm por $20 enviada. Había incluido todo el derecho de colocar las placas que sólo funcionó. Tenía una placa de montaje que era amplia, vino con un montón de tornillos para montar demasiado. Sin esto lo habría hecho mucho más difícil de montar.
El generador termoeléctrico $30 era originario de ebay a través de un proveedor local (porque estaba impaciente y quería construir el fin de semana). También compré la versión temp alta, que subió el precio considerablemente (que he encontrado no es muy necesario ya que el módulo no se calienta que lo suficiente). Así, si eres más paciente, estas pueden ser de origen a través de ebay de vendedores chinos para menores $15.
Eléctrico generado por el módulo es aproximadamente 1.5-3v. No un montón de energía, así que Radio Shack al rescate! Consiguió un hobby motor por $3. Y usando un propulsor recuperado de uno de mis aviones rc, conseguí hacer caber en el motor de Radio Shack.

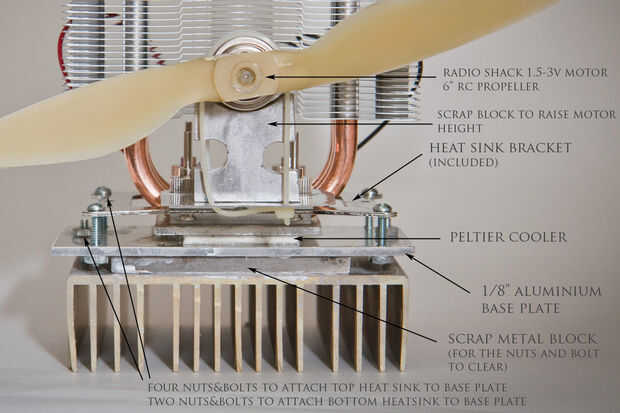

La placa base es una placa de aluminio de 1/8" encontré y usé una sierra para cortar las piezas, y luego presentar a los bordes.
Hay no hay planes para él porque básicamente está alineando los agujeros, abrazadera, taladre los agujeros hacia fuera (aunque ayudó a que tenía un molino de Bridgeport, podría haber sólo fácilmente utilizado un taladro de mano). También quería hacerla de tal manera que puede tener un margen de error. Supongo que también podría aprovechar los agujeros y perno a, pero quería mantenerlo simple construir.
Hice un poco de base y ampliación para el motor para que se sienta más centralmente en el disipador térmico superior y solo ziptied lo para arriba.
Base disipador es un disipador de Pentium II que tenía puesta alrededor. El disipador de calor también hace dos cosas, una es que levanta la altura y en segundo lugar es para reducir la temperatura que al módulo peltier (porque estaba seguro de lo bien podría disipar el calor)

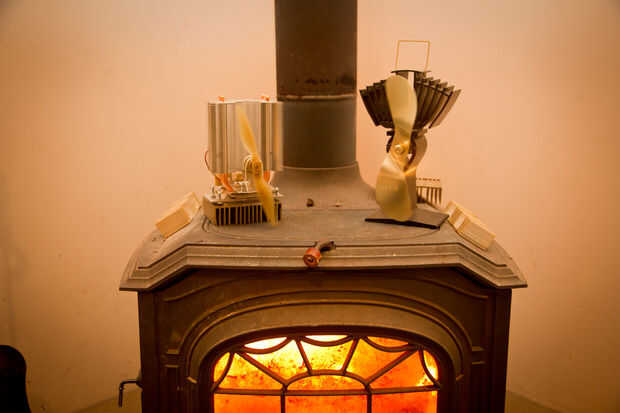

Después de la primera carrera, pude tocar la parte superior del disipador de calor y sólo sentía que era un poco caliente. Este ventilador funciona mejor que el Ecofan Airplus en el hecho de que disipa mejor el calor y se puede poner al frente en la estufa sin perder demasiada eficiencia.
En definitiva, sobre un par de horas de trabajo!
Así que Diviértete construyendo tu propio
