Laboratorio de base ATX fuente de alimentación (10 / 10 paso)

Paso 10: Casi 10 años después...!

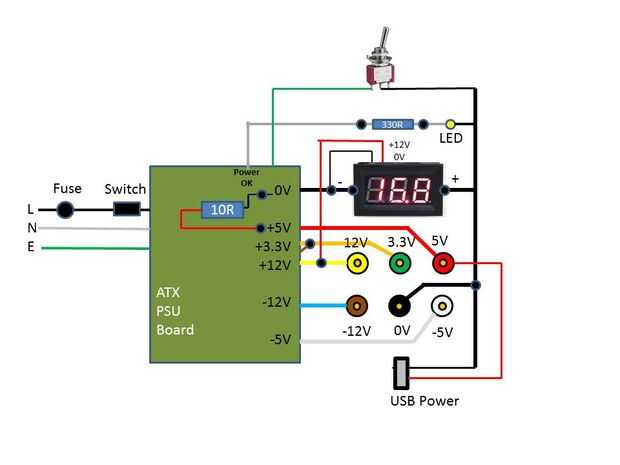

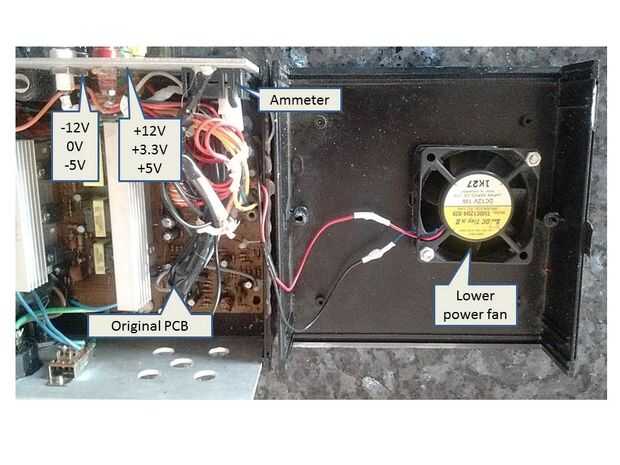

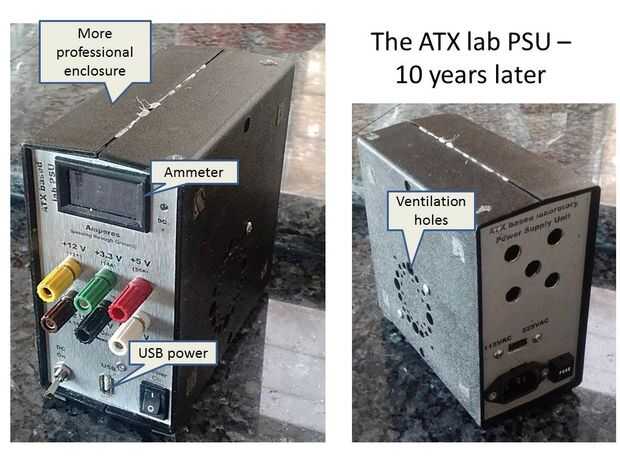

Todavía estoy utilizando la fuente de alimentación original aunque ahora está empaquetado en un caso más profesional. También he añadido un amperímetro en la línea V 0 por lo que pude medir los amperios que entrega. También he añadido una toma USB para cargar dispositivos USB. El último diagrama muestra un esquema simplificado de las partes.

El hecho de que esta fuente es a prueba de corto circuito ha resultado ser una gran ventaja. Ha resistido mucho abuso.
