Pero otro "pimped" Banco ATX fuente de alimentación

ya que hay una amplia selección de ATX a instructables de banco ya que se pensaba simplemente compartir mi foto del resultado final.
El costo total para poder construir esta era alrededor de £12, que en mi opinión merece la pena!

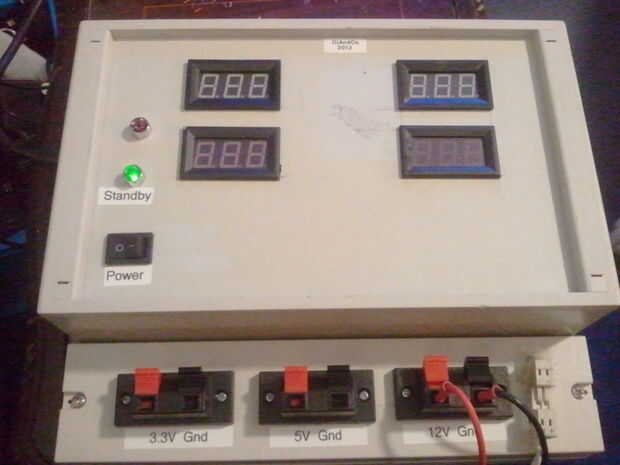

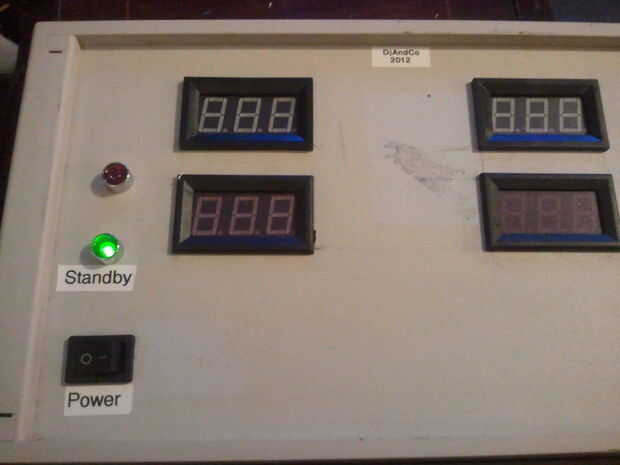

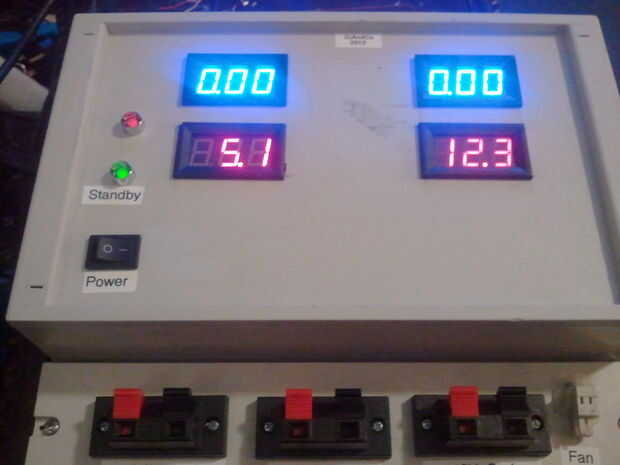

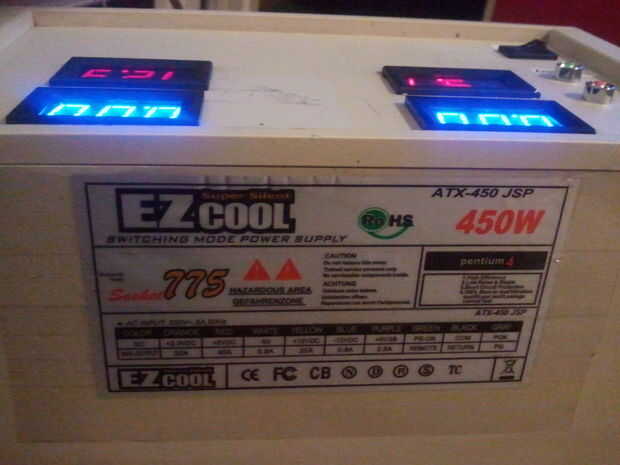

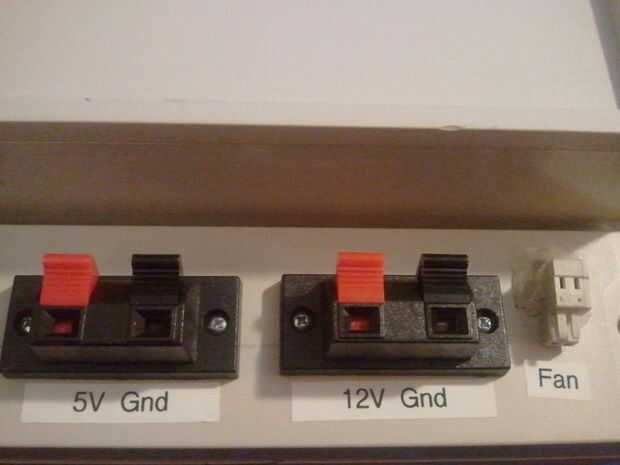

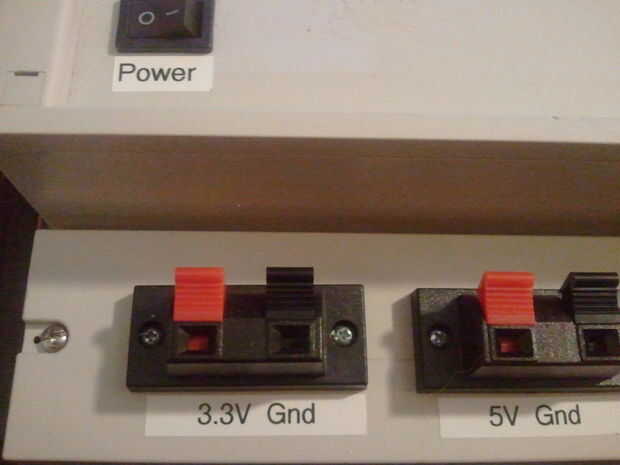

Los terminales de resorte me permiten conectarse directamente a los 3, 3V, 5V y las líneas de 12V. Como tiendo a usar los 5V y 12V más de los 3, 3V (y el hecho de que sólo pedí dos de cada uno de los metros del panel) dispone un voltímetro (rojo) y un medidor de corriente (azul) a las líneas. Ambos de eBay.
En este momento hay portafusibles dentro (para mantenerlos a salvo de, bueno yo realmente!), pero cuando finalmente llega el nuevo montaje del panel unos yo se ser colocándolos sobre el caso para que sean accesibles desde el exterior.
Muchos de los otros instructables requiere una resistencia de X valor a instalarse a través de aquí y allá pero en este caso yo simplemente corto el marrón (sentido) y naranja (3.3V) y parece ser bastante estable hasta el momento. Aunque no he puesto debajo de un montón de carga aún la tensión sólo fluctúa en ocasiones por 0.1V.

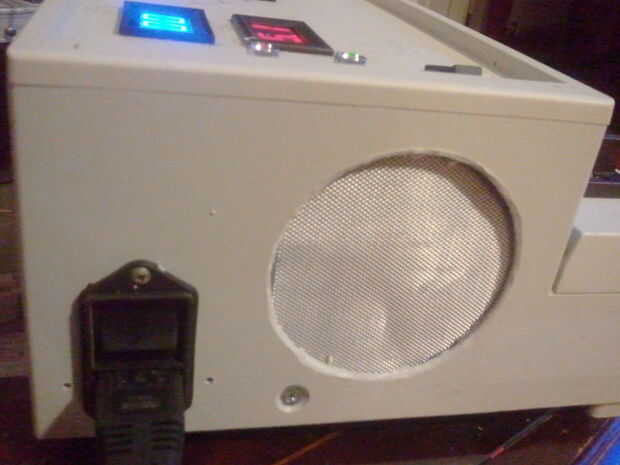

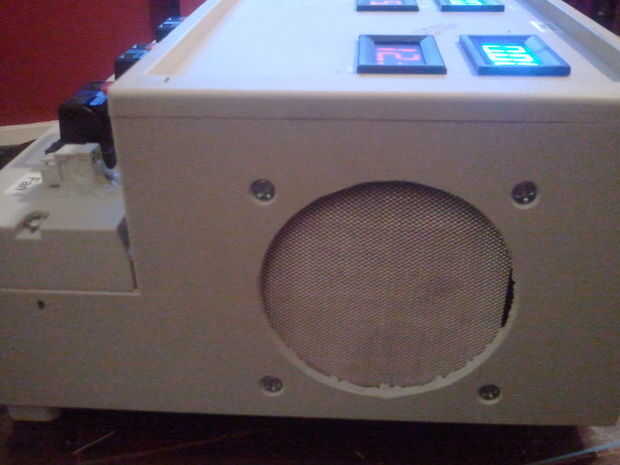

Utilicé dos pedacitos de hoja perforada aliado para la protección del ventilador, uno cubre realmente el ventilador y la otra cubre la entrada de aire. Éstos no vienen de la caja del ordenador pero las patas de goma que me caliente pegado a la parte inferior de la caja hicieron :-)
La caja de plástico sí mismo vino del trabajo, me cayó suerte en eso.

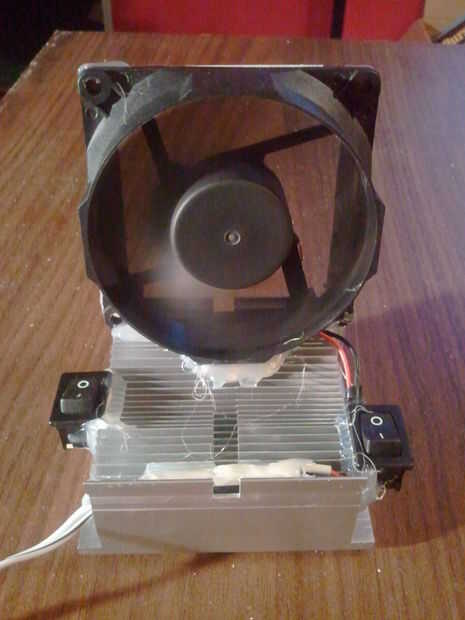

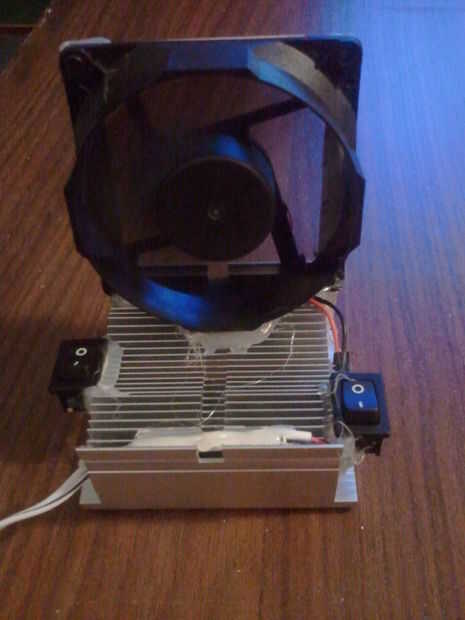

Mientras estaba tirando el ordenador viejo aparte encontre un nuevo uso para el disipador de calor debido a su peso y el ventilador viejo de la parte posterior de la caja.

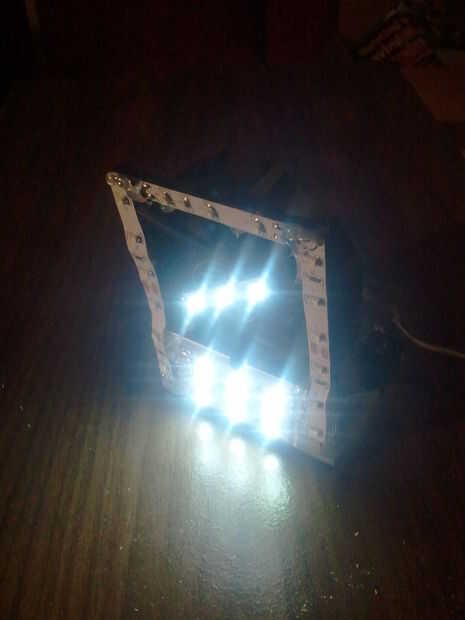

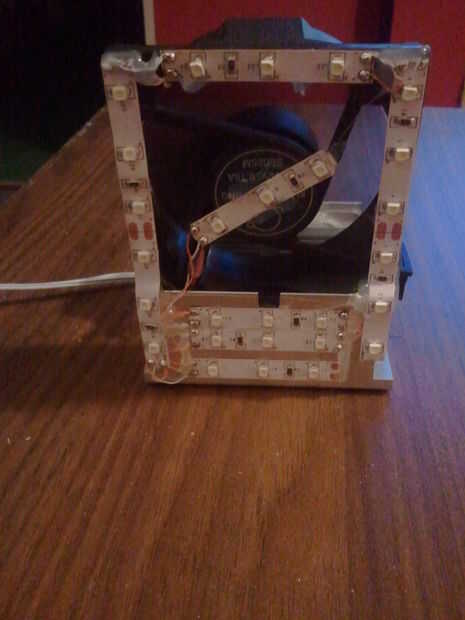

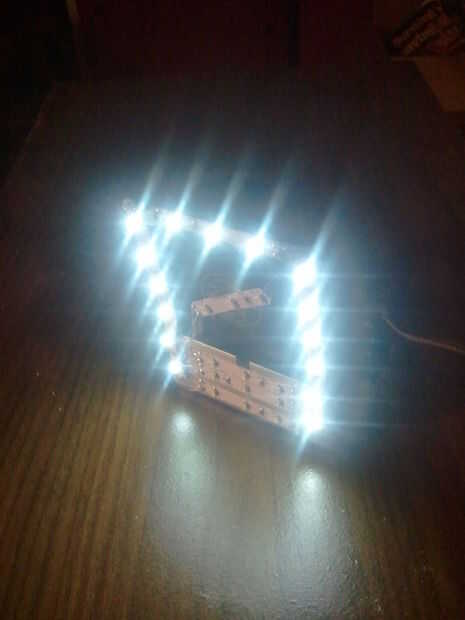

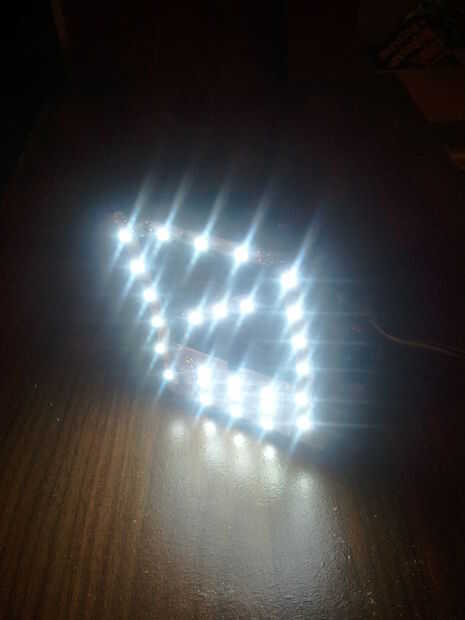

Después de montó el ventilador que sople el humo pensé en conexión con un solo foco de algún tipo. Entonces me encontré con una carga de tira de LED blanco frío de cortes de los proyectos anteriores (cocina) así que abofeteó a un conjunto de ellas sobre el ventilador y utiliza dos interruptores para seleccionar cuáles se activa.
Usted nunca puede tener suficiente LED de un proyecto :-)
El ventilador es sólo el trabajo y he utilizado un conector snap viejo asi puedo enchufarlo en la demanda.
