La universal multicolor antorcha (linterna) (6 / 8 paso)

Paso 6: Preparación de la placa de circuito y adición de los LEDs

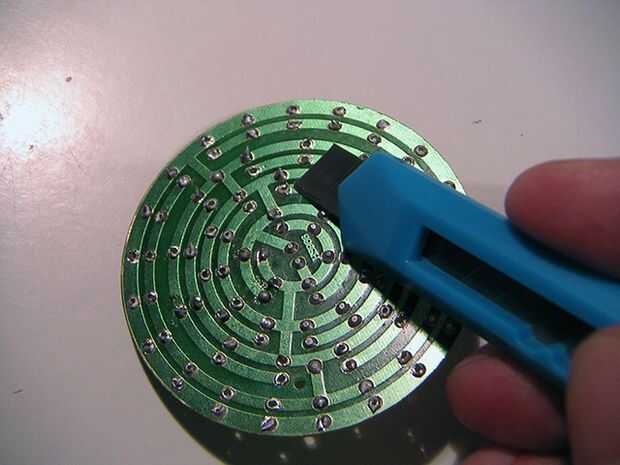

Cuando creé el diseño LED (ver paso 1) opté por grupo los LEDs de cada clase juntos para hacer el cableado más conveniente. Salí de las líneas de circuitos de la base común conectado y cortar las líneas plus según el esquema de diseño en el paso 2 usando un cortador estándar. Siempre verifique los contactos separados sólo con un voltímetro para asegurarse de usted realmente desconectado les.

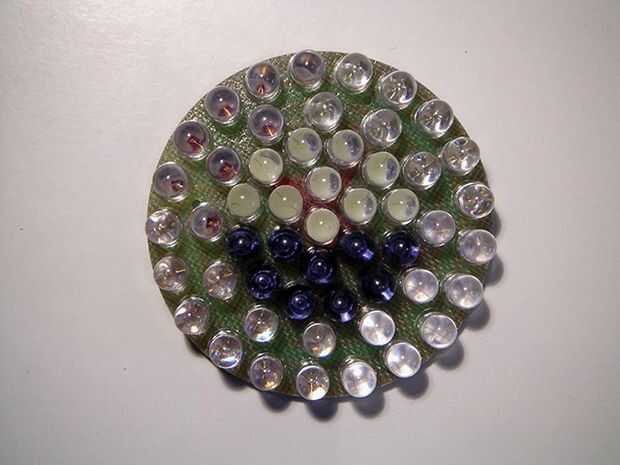

Que hecho, soldar los LEDs. Excepto los LEDs infrarrojos, que son más oscuros, todos los LEDs tienen una cubierta clara así que miran lo mismo. Comprobar la disposición y los LEDs para evitar la confusión aquí. También Recuerde soldar los LEDs en la polaridad correcta (lado plano de la vivienda es de tierra).

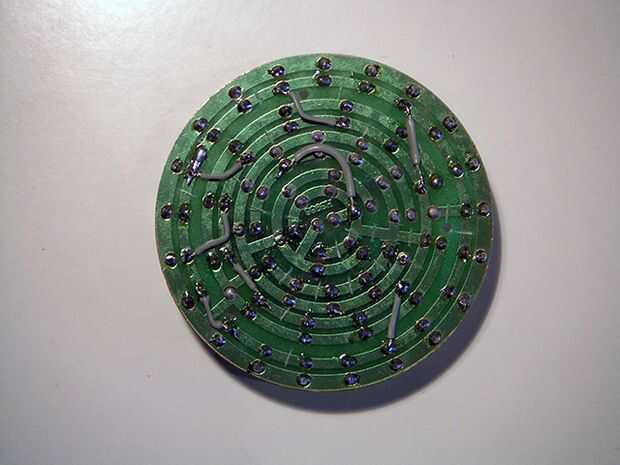

Como tuve que cortar mucho más líneas, finalmente tuve que soldar unas piezas cortas de cable para conectar las líneas más dentro de cada grupo donde se necesita.
