La universal multicolor antorcha (linterna) (7 / 8 paso)

Paso 7: Añadir el interruptor y las resistencias

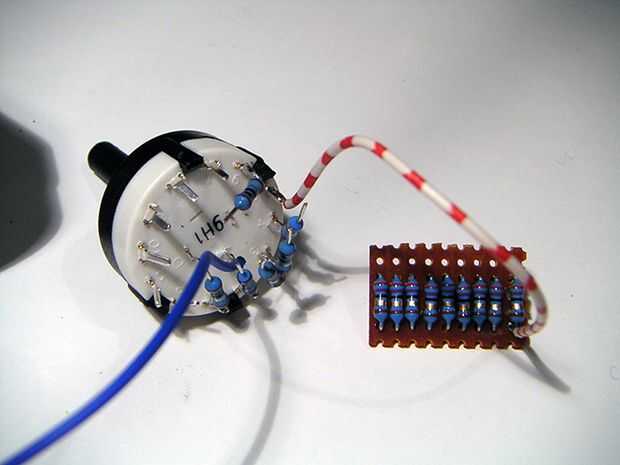

No había mucho espacio a la izquierda en la cabeza de mi antorcha, por lo que soldado las resistencias individuales directamente a los contactos del interruptor. Porque los LEDs infrarrojos necesitan un resistor separado, las pongo en una pequeña placa de circuito para mantener el caos limitado.

El interruptor de 12 posición tiene un anillo pequeño con un pin que puede ser colocado en una serie de orificios, que permiten para limitar las posiciones de conmutación. Usé esto para ponga el interruptor en las 6 posiciones que necesitaba.

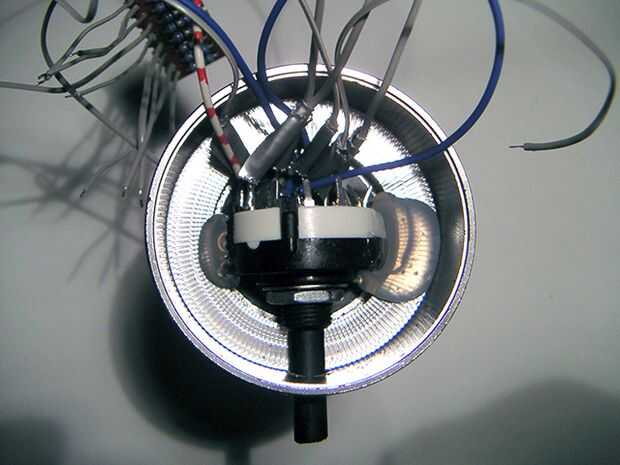

Para fijar el interruptor de la antorcha de cabeza utilicé una pistola de pegamento que funcionaba sorprendentemente bien. Sólo tenga cuidado de no pegar el eje.

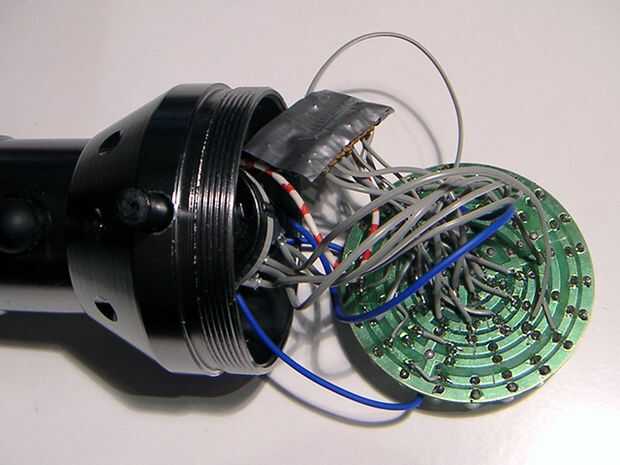

Finalmente había soldado los cables a la placa de circuito del LED.

Después de volver a montar la antorcha demostró que todos los LEDs estaban trabajando perfectamente.
