Paso 8: Cambiando un poco tiempo: sobre/bajo-reloj
En el Chiptune mundial, sobre y bajo sincronización proporciona una manera simple de cambiar entre tonos - un Gameboy funcionando a una velocidad más lenta produce las frecuencias bajas del sonido, mientras que sobre sincronización hará que la echada más alta. Pero estos cristales diferentes de cableado a un interruptor, el usuario puede cambiar con eficacia entre velocidades, modificar los sonidos a su gusto!
El clásico DMG y el bolsillo corren ~4.2MHz, mientras que el Color funciona en ~8.4MHz
Lo anterior es importante saber cuando nos estamos recogiendo a nuevos cristales porque no cualquier oscilador será trabajo-accidente velocidad a aproximadamente 3 x la cantidad normal y con nada inferior a 8 x a empezar tiene problemas con poco datos pérdida-significado debemos tomar hacia fuera los cristales en estos rangos:
Clásico/Pocket: .525MHz - 12,582912 MHz
Color: 1,05 MHz - 25,2 MHZ
(Nota: los valores expresados son gamas estos valores no son para usarse! Sólo valores entre los dos!)
Pero bastantes jibber jabber, comencemos!
Lista de partes:

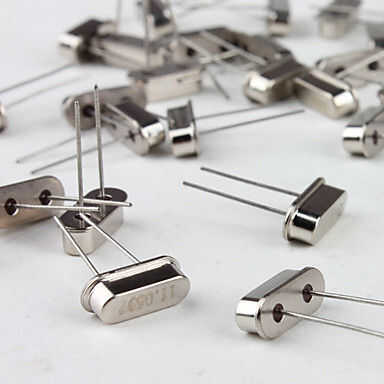

- Cristal
DMG/POC media velocidad
Velocidad x 2 DMG/POC
Velocidad media de color
Color 2 x velocidad
- Interruptor(posición 2)*
(posición 3) *
-Alambre
* opcional
Bien, ahora que tenemos todo lo que necesitamos, es hora de empezar!
* Nota para los que trabajan en el Gameboy color, debajo de es muy similar, pero para mejores fotos revisa este impresionante instructable por themadhacker!

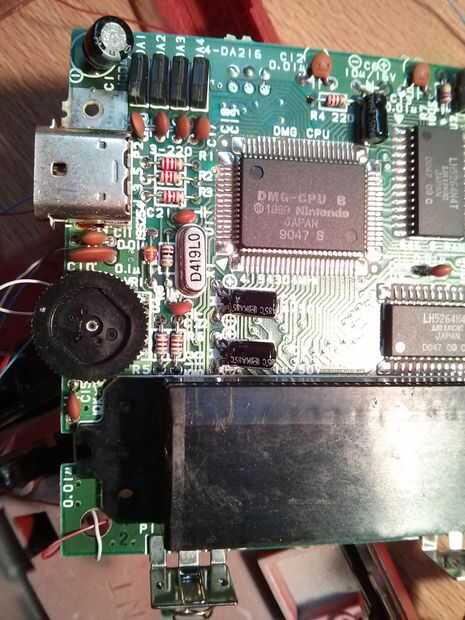

Empiece por los bancos sobre la pared posterior de la DMG y encontrar el cristal (Verifica las fotos arriba para ayudar a localizarlo). Desde aquí hay unos caminos diferentes para viajar, y todo depende si vas a querer volver a agregar un switch a velocidad normal o no. Para aquellos de ustedes planeando agregar un interruptor saltar hasta 'Conmutable,'-todo el mundo, Echale un vistazo 'No cambiar'
Sin interruptor (Solo cristal)
¿Sólo quiero tu necesidad de velocidad? Dulce! En este caso puede seguir adelante y sacar el oscilador antiguo-la mejor manera de hacer tal parece con un cocodrilo clip-clip el oscilador, y tirar pues calienta una de las patas, luego derrita la soldadura en la otra pierna hasta que se mueva libre!
Una vez retirado, dependiendo del tamaño de su nuevo cristal puede soldar en el lugar de la original. En el evento nuevo en él sólo un poco demasiado grande, soldar cables a ambos orificios donde una vez fue el oscilador original. Los otros lados de los cables al nuevo de cristal de la soldadura, y eres bueno para ir!
Eres bueno para poner a prueba al chico malo! Si usted está teniendo problemas, compruebe las juntas, asegúrese de que todos los puntos de soldadura son buenas conexiones e inténtelo de nuevo. Si todavía no funciona, usted puede haber dañado el cristal-las posibilidades de esto son la baja, así que comprobaría sus conexiones otra vez!
¿Mejor? Impresionante! Usted está haciendo grandes! En el siguiente mod!
Conmutable (Múltiples cristales)
¿Demasiado cool para el solo cristal? Me siento ya!
En primer lugar usted necesita para asegurarse de que tiene un interruptor que va a trabajar. Para tener dos separar cristales necesitará un interruptor de dos posiciones - para tres tendrá tres posiciones, etc..

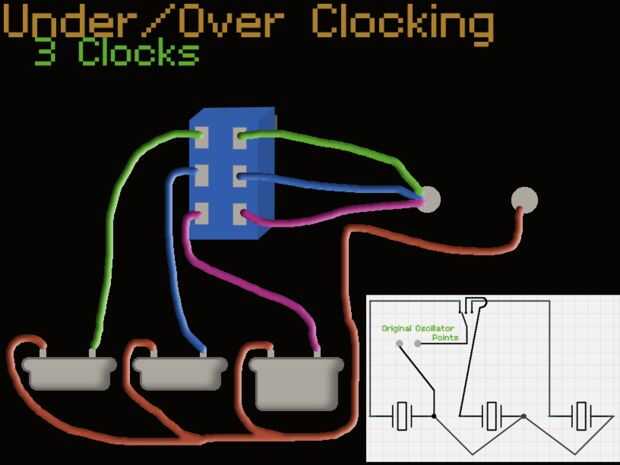

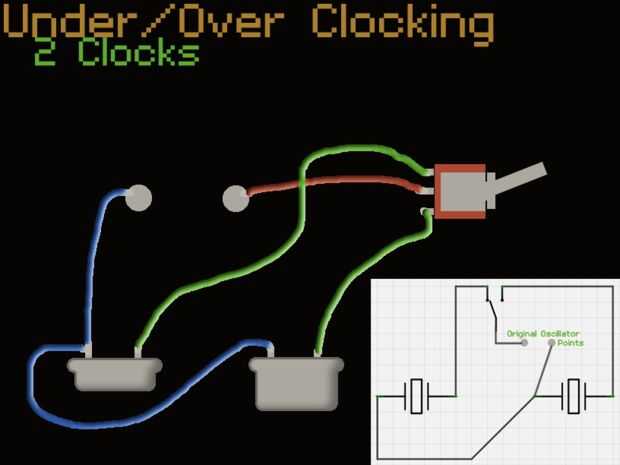

Para todos los efectos los diagramas anteriores serán no sólo cómo cablear dos cristales, pero también una configuración de tres cristal!
Siguiendo el esquema del circuito, no debe tener ningún problema en el cableado esta todo! Básicamente vas a un lado de todos los osciladores juntos hacia uno de los agujeros originales del oscilador, mientras que las piernas al otro lado de cada oscilador se suelda al interruptor de alambre. Lo que esta haciendo es utilizando el interruptor sea determinar que oscilador recibe energía (esta energía de uno de los orificios originales del oscilador), mientras que los resultados se presentan en el otro agujero del oscilador! Yo soy más de complicación, basta con ver los diagramas de...
Ahora que lo tienes todo conectado, probarlo! Si no funciona inmediatamente, su bien! Compruebe estas conexiones y si se ven bien, asegúrese de que usted tiene con cable derecho. Si ambos check out - doble! Encontrarás el error.
Una vez que haces, y eres oro! Disfrutar de sus múltiples relojes!
