Paso 6: Un inicio brillante: la luz de fondo
Sigue leyendo tú DMG y píos de bolsillo!
Super popular entre la comunidad de chiptune DMG, hay una buena oportunidad casi todos Nintendo Gameboy tendrá algún tipo de luz de fondo! Con muchos diferentes tipos y colores para elegir, que te llevará mucho más tiempo para elegir a uno, que va a instalar! A partir de ahora,
ASM en esquinas del mercado cuando se trata de luces DMG, y usted puede aprender más sobre ellos o verlos en acción, en su página aquí!

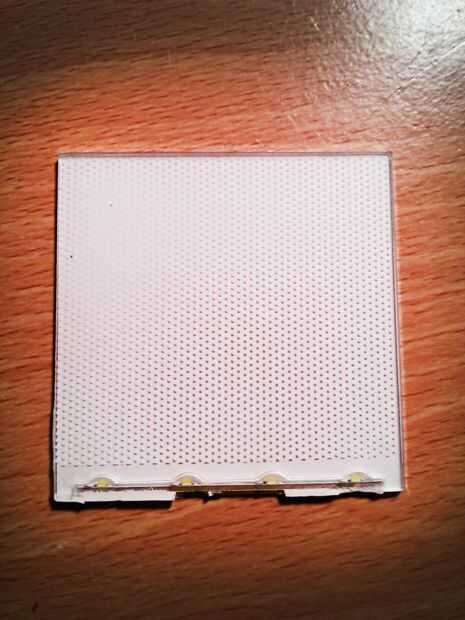

Pero antes de entrar, vamos a hablar un poco sobre uno de estos chicos mal funcionamiento. La media luz DMG es realmente compuesto sólo de unas pocas partes: 3 o 4 LEDs, una resistencia, la hoja del plexiglás de dispersión y algunas películas sobre y debajo de él - que simplemente doblan la luz, haciendo que la mayoría de los LEDs en la parte inferior.
No vamos a tener que lidiar con nada de eso aunque!
Contraluces ASM son súper fáciles de instalar, y aunque solo voy a ir pero como hacerlo en un DMG, es muy posible hacer esto en un bolsillo así.
Lista de partes:
- Fondo de Gameboy!
- Interruptor*
* Opcional

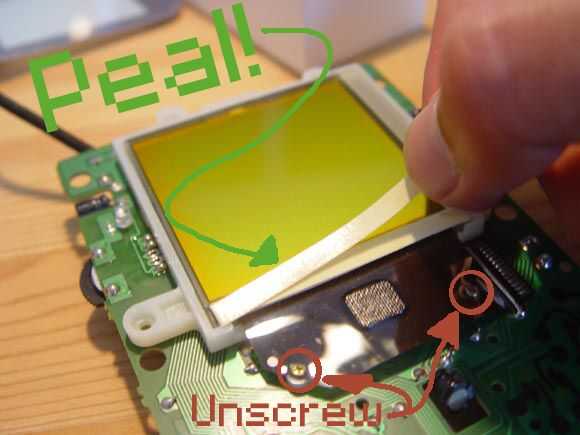

Empezar por echar un vistazo a la tabla que contiene la pantalla. Vamos a tener que pelar el trozo de goma negra encima de los contratos-esto es normalmente aquí para ayudar a defender contra las líneas en blanco en la pantalla, así que asegúrese de aferrarse a él! Después de eso, comenzar desatornillando los dos tornillos sujetando la cinta cable, una vez que aquellos han desaparecido, somos Buenos pelar detrás la pantalla!

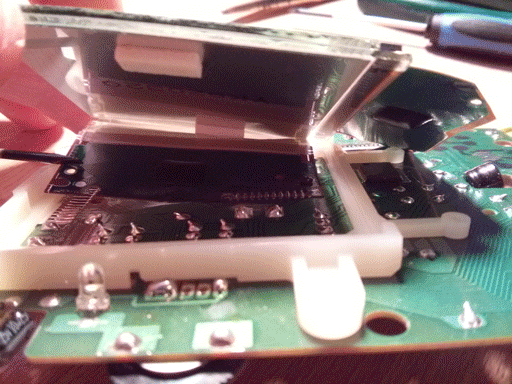

Ahora viene la parte difícil; agarra un cuchillo, navaja dijo, u objeto filoso de clases y cuña entre el vidrio el respaldo de la pantalla. Mantener presión, y finalmente a empezar a pelar! Tomar lento desde aquí! De lo contrario terminarás dejando atrás el papel de aluminio.

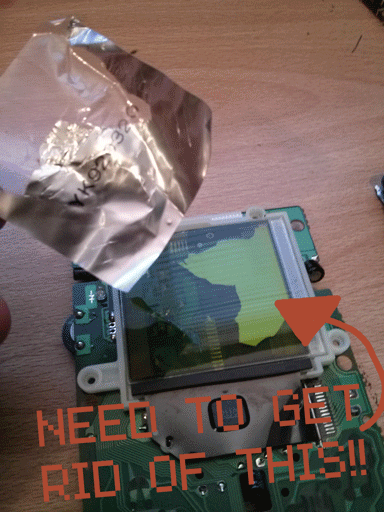

Levantado minas un poco demasiado rápido para mostrarle qué va a pasar y como se puede ver la parte posterior adhesiva salió, pero dejó una buena cantidad de papel. Si esto ocurre a usted, no se preocupe! Sólo lo raspe! Niza una suave para evitar rayar la pantalla.

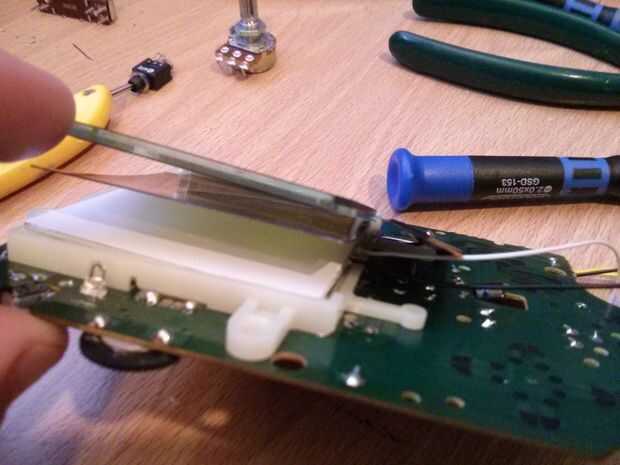

Una vez que tenemos el respaldo viejo, somos buenos tirar en la luz de fondo! Dependiendo del modelo, la pantalla de polarización puede o no puede conectarse a la pantalla. En mi caso, era una pieza independiente * resbaló en los cables de luz de fondo va hacia abajo, y luego poner el filtro en la parte superior orientada en para que mi pantalla seguiría siendo no-invertida.
* Eres capaz de invertir la pantalla girando la polarización pantalla 90 °-más sobre eso en el paso ***!

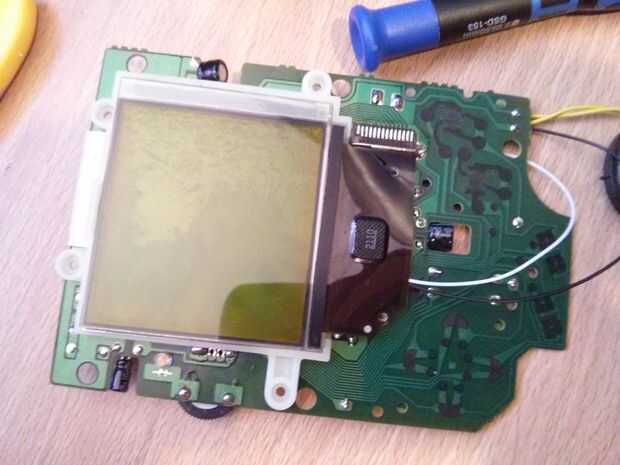

Ahora podemos poner la Asamblea marcha atrás y volver en nuestro pedazo de goma. En mi caso, puede ver mi pantalla necesita un poco de limpieza-un toque de Goo-Gone y un poco de grasa del codo va arreglar eso!

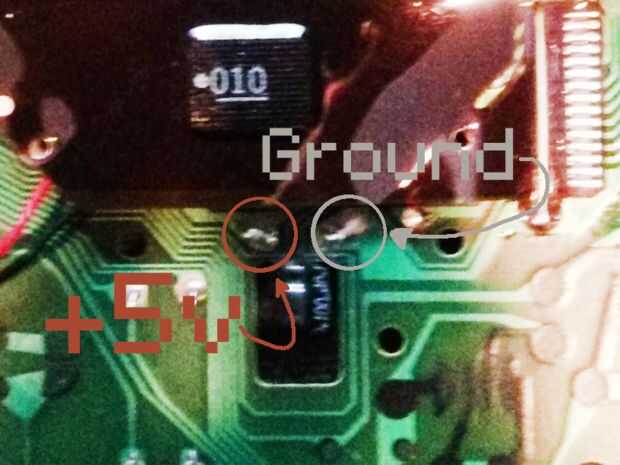

Una vez que hemos hecho que es el momento de la soldadura en nuestra pantalla. Aunque realmente cualquiera puede utilizar + 5v y tierra puntos, el más cercano van a ser del condensador justo debajo el cable de cinta. Usando la soldadura del diagrama está el cable rojo al ánodo izquierdo de la tapa, entonces finalmente el cable de tierra al cátodo del condensador de la soldadura.
Es decir, a menos que quiera añadir un interruptor! Para agregar uno, simplemente toma tu cable a tierra y la soldadura a un lado del interruptor. Luego soldar un cable a cualquier punto de la tierra y luego de la soldadura al interruptor. Usted debe fijarse!
¿Terminado!? ¡ Excelente!

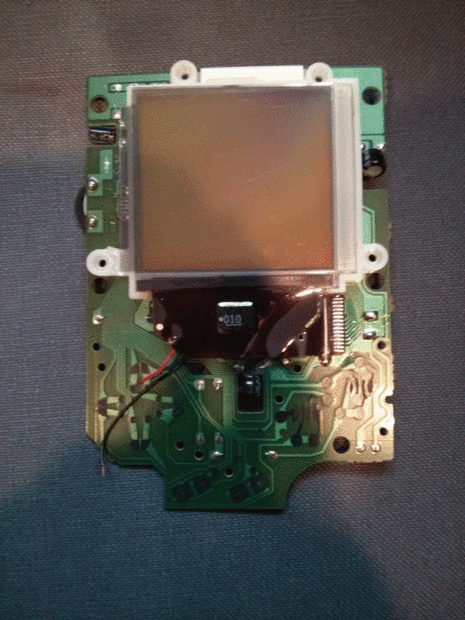

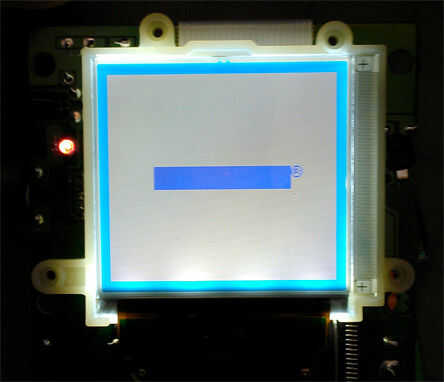

Pop eres la pantalla en el tablero trasero y pruébalo!
¿Cómo es la luz de fondo? TI espera encendida, pero no ves nada?! Antes desmadrarse, verificar el contraste de su pantalla, si ese no es el problema, echa un vistazo a la película de polarización, ¿realmente es correcto? Si todavía nada, verifique sus puntos de soldadura, sin duda tendrás trabajando ahora!
Ahora que todo funciona, eres bueno para atornillar en los tornillos del cable de cinta!
Y ya está! Si es todo lo que planea hacer, eres libre atornillar el tablero entero frontal hacia la parte delantera cubierta-Well done!
