Paso 12: PS/2 teclado
Una instalación sencilla, tenemos dos maneras de ir sobre esto:
1) nosotros podríamos empalme cable del teclado, y un DMG Cable de enlace juntos, lo que significa que puede conectar el teclado y el DMG-pasando por alto todos los elementos de PS/2, o...
2) se puede crear a una toma de interneral y externo PS/2, que usted puede enchufar y desenchufar cualquier teclado PS/2 de!
Ambos estilos tienen sus pros y contras, así que elija y desplácese hasta paso a continuación!
De empalme
¿Listo para diapositivas y cortar estos dos cables en un verdaderamente impresionante, jugando LSDJ, Piano? Vamos a echar un vistazo a las partes, ¿vamos?
Lista de partes:
-Teclado PS/2 de
- Cable de enlace DMG-07
- Cinta aislante/tubería del encogimiento del calor
Bueno, no hay ninguna manera fácil de decir esto, pero vas a tener que corte los cables ahora: c
Cortar el Cable de enlace más cercano al centro posible (así tienes otra 'mitad-enlace-Cable' se puede utilizar para otro teclado u otro proyecto!). Ahora corte el teclado! (colocación no importa tanto aquí pensar-¿cuánto quiere que sea?)

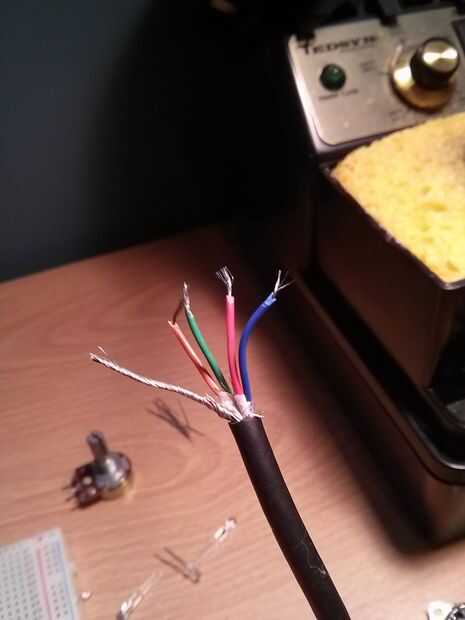

Ahora echa un vistazo en el Cable de enlace, cáscara lejos de la carcasa de alambre negro para echarle un vistazo a los cables dentro de! Que tendrá cinco - una azul, una roja, una verde, una naranja y un amarillo (esto no es contar la sucia tierra/protección que no tenga ningún aislamiento). ¿Si tienes suerte como yo y sólo tiene las cuatro - importo vamos a necesita una fuente de energía diferente para tu teclado - tal vez algunas baterías?

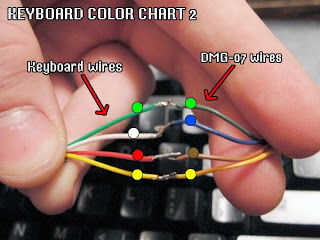

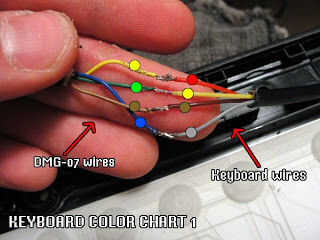

Para aquellos de ustedes con los cinco hilos correcta, revise los diagramas de este hilo de ChipMusic (también arriba) para algunos común teclado cableado colores - si su teclado PS/2 no coincide con uno de estos, vas a tener que probar algunas combinaciones diferentes.
Ahora solo unir los cables, girar en sí y tal vez agregue un poco de soldadura aguantar mejor y LA WA! Estás listo para probar!
Para aquellos de ustedes sin el cable amarillo (como yo) vas a tener que conectar los cables que se puede, pero de Dónde está el cable amarillo de DMG, que vamos a sustituir como fuente de energía! Te recomiendo una Batería CMOS para su tamaño, son pequeñas suficiente podría incluso caber dentro del propio teclado! Vas a desear sobre 3-5volts para alimentar el teclado. Sólo tiene que conectar el cable caliente y el cable apropiado, el otro punto de la batería a tierra!
Dar el teclado a ir antes de cinta/tubo termocontraíble los cables cerrados.

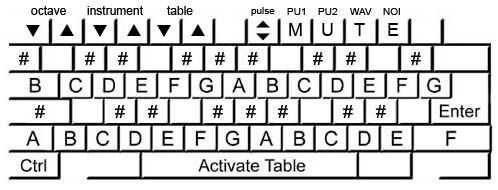

Recuerde que LSDJ es necesario configuración especial- XERO hace un gran trabajo cubriendo la parte de software de este proyecto aquí!
Pruébalo, y si usted está teniendo problemas, fuertemente le animo a echar un vistazo a la configuración en LSDJ antes rasgado sobre el cableado. Sólo cuando eres positivo no está relacionado con el software debe usted trate de cambiar hacia fuera los alambres! Apenas sea paciente y siga intentándolo! Conseguirás trabajo.
Puerto interno y externo Lista de partes:
- Teclado PS/2
- Puerto PS/2 (lo mejor es comprar uno como este, un corte en la mitad, echar el USB extremo)
- Cable de enlace DMG
- Alambre

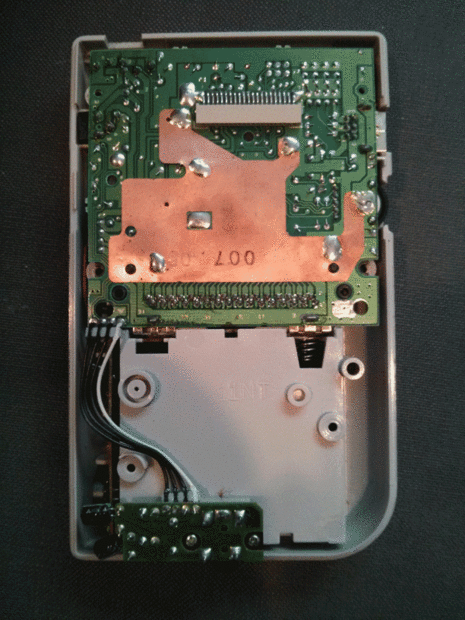

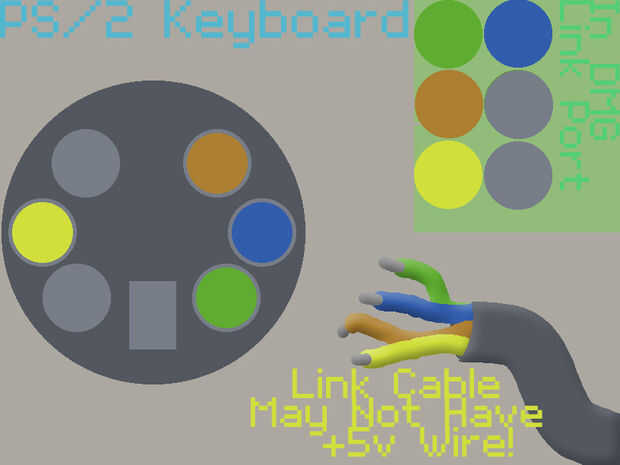

Primer paso para un puerto interno va a encontrar Dónde está el cable de enlace soldado comprueba la Junta el gif si es necesario! Desde aquí vamos a tener que soldar algún cable en cuatro de estos chicos malos. Mira el el diagrama de PS/2 azotado para arriba para ver qué cuatro alambres necesitará. Al soldar a estas juntas, más probable es que no necesitará añadir cualquier soldadura/flujo, como ya estos puntos están rebosantes de ambos! Asegúrate de que tienes no puentes y todos los cables son seguros!
Alternativamente, si desea que su gato no en el gameboy, fije el Cable de enlace sí mismo, sólo tienes que seguir las siguientes instrucciones!
Ahora que tenemos los cables desde el puerto de enlace, sólo vamos a necesitar conectar a puerto PS/2! Utilice el diagrama una vez más para ver las posiciones que cada uno necesita conectarse!
Una vez que tenga todo en su lugar, asegúrese de probarlo antes de cerrar para arriba! Si usted está teniendo problemas, asegúrese de que tener la configuración de LSDJ correcto, esto puede ser aún más complicado que soldar el puerto! XERO hace un gran trabajo cubriendo la parte de software de este proyecto aquí! N
