LA FUENTE DE ALIMENTACIÓN DC-DC DIGITAL MUY SIMPLE! (3 / 5 paso)

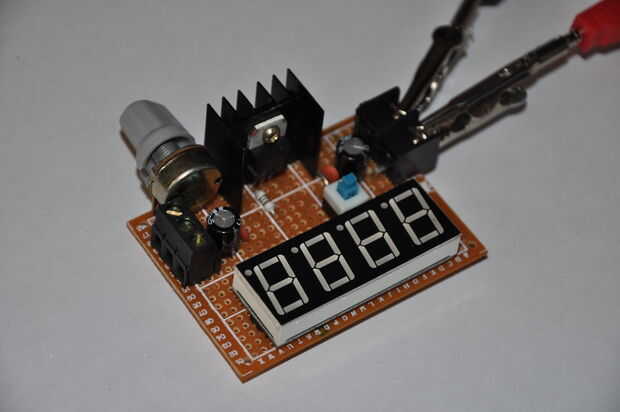

Paso 3: Juntándolo todo

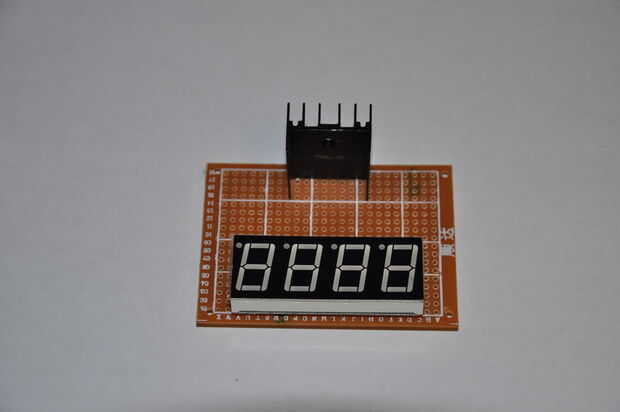

Cuando se trata de poner esto todos juntos, realmente no hay manera correcta o mal.  Soldar cada uno de los componentes grandes en primer lugar, como el disipador de calor, los bloques de terminales, la resistencia variable y la pantalla de voltaje digital.

NOTA IMPORTANTE!!!!!!

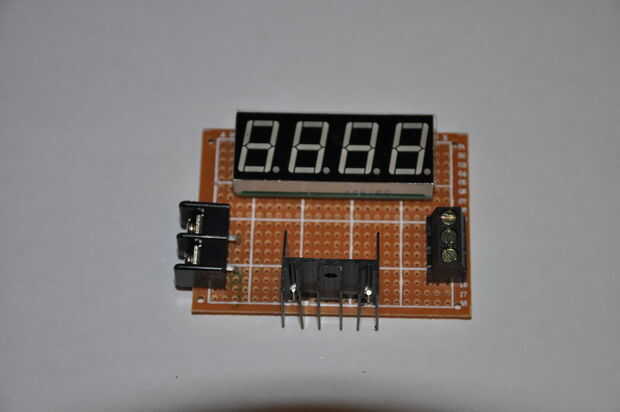

Cuando vas a colocar el disipador de calor y el bloque de terminales en su PCB, puede observar que los cables son demasiado grandes para la Junta.  En este caso vas a necesitar una mano taladro con una broca pequeña.  Usé una broca de 1/16.

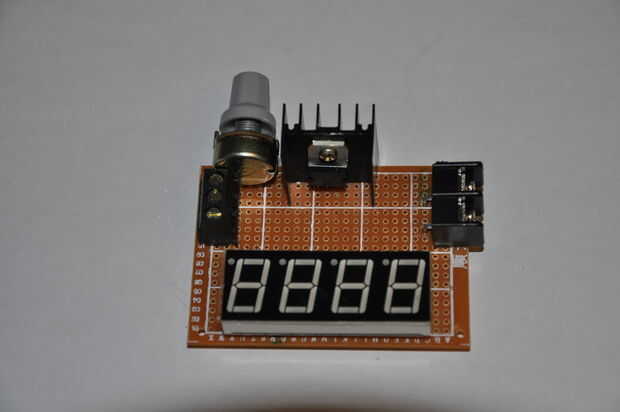

Una vez que usted pone todos los componentes más grandes en el tablero, deje caer el LM317 en un área de slots frente al disipador de calor.  NO SUELDE EL LM317 AÚN!  En primer lugar, utilice el tornillo para el LM317 en el disipador de calor.  Para aquellos que si no sabe nada de calor se hunde, se utilizan para disipar el calor creado por funcionamiento actual a través de la IC.  Ayuda a mantener fresco el IC y actúa como protección.

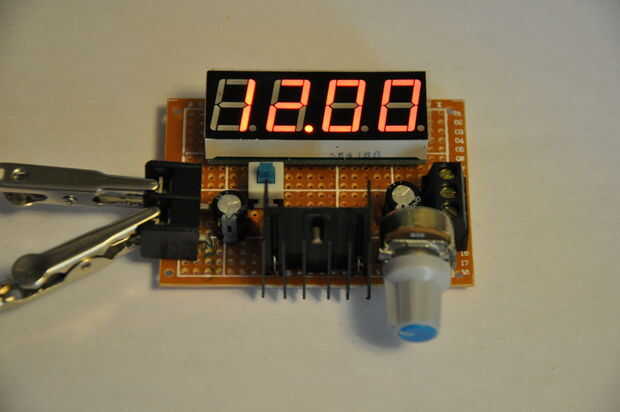

Una vez que el LM317 atornillado firmemente contra el disipador de calor, soldar los cables a la placa.  Ahora, suelde el interruptor y todos los componentes pasivos para la Junta.  Desde aquí, todo lo que tienes que hacer es hacer todas las conexiones en la parte inferior de la Junta y listo.

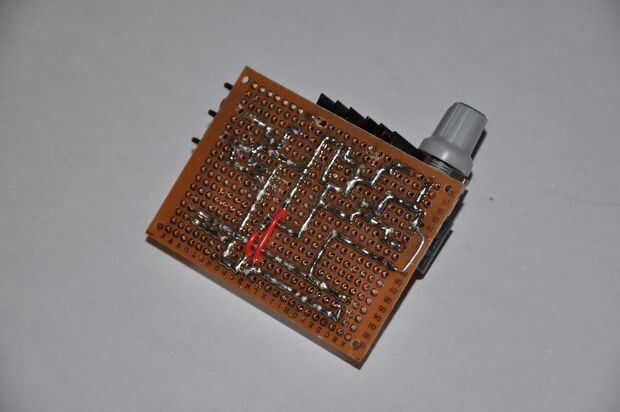

Tenga en cuenta que soy muy experimentado en soldadura.  No sienta desalentado si usted está teniendo problemas para soldar caminos como yo lo hice.  Si tiene problemas, utilice cables y jumpers.  No tiene que ver limpio para ser cool!
