Propósito de volver a su viejo teléfono móvil cargadores en una potencia de salida triple fuente para pan incorporación de circuitos analógicos y digitales.
Cargadores del teléfono móvil que conectan a la salida de pared de utilidad son eficientes interruptor-modo-fuentes de alimentación que convierte la utilidad 110V/220V AC de la fuente a 5V/6V DC con corriente de 250mA a 1A y proporcionar aislamiento de la CA de correos.

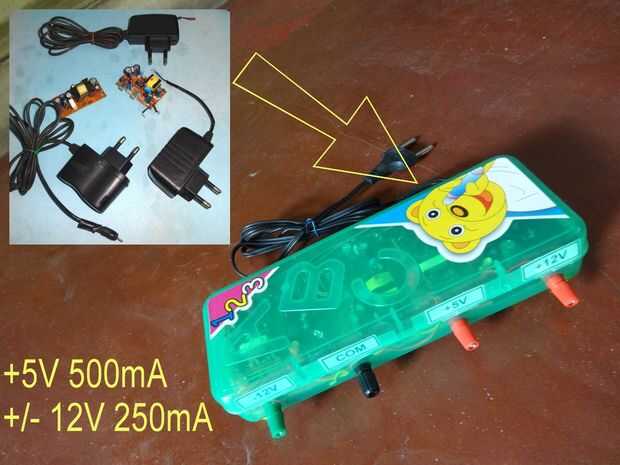

Cinco cargadores cuando se conecta adecuadamente pueden formar una excelente salida triple alimentación para pan incorporación de circuitos analógicos y digitales.
Especificaciones:
Entrada AC 110V-240V 50 / 60Hz

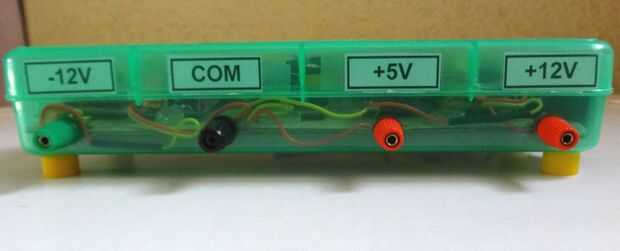

Salida 1 + 5V DC 500mA adecuados para Digital IC
Salida 2 + 12V DC 250mA adecuado para analógico IC
Salida 3-12V DC 250mA adecuado para analógico IC

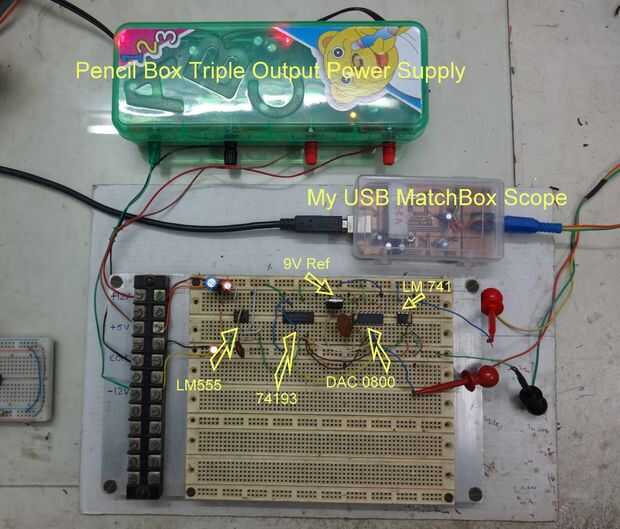

Las imágenes muestran una demostración de la fuente de alimentación cuando se utiliza para alimentar un circuito analógico/digital típico ser probado a bordo de pan.
Un LM555 temporizador IC funciona en + 5V y el reloj de un contador binario de 4 bits 74193. Las salidas del contador son alimentadas a la 4 msb de un 0800 de DAC cuya referencia de voltaje es proporcionado por una viruta de regulador de 9V. La salida DAC se alimenta a un LM741 OP Amp. El DAC y el OP Amp funcionan con +-12V

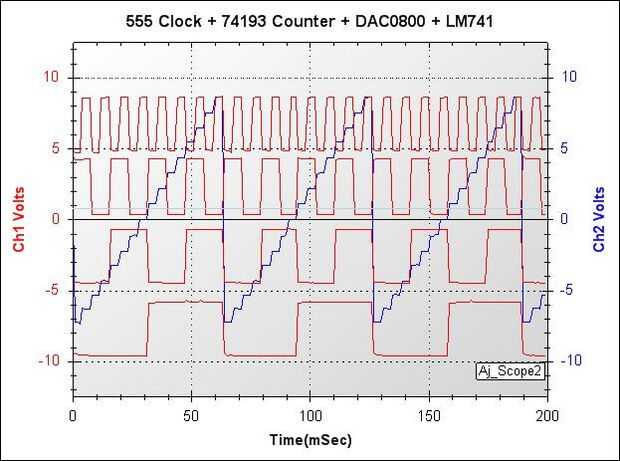

La pantalla del osciloscopio muestra que las salidas del 4 contador y el CAD general de salida. se utiliza para capturar las formas de onda.
PRECAUCIÓN: cargadores de teléfonos móviles funcionan en la tensión de alimentación de 110V / 220V y extremo cuidado deben tenerse al construir esta unidad.
