La energía de su hogar y taller con vapor (15 / 17 paso)

Paso 15: Hot stuff.

Ok grupo electrógeno turbina básico hecho. Ahora, cómo producir el vapor para conducir este monstruo masivo. También miré en muchas muchas maneras de producir vapor. Todos eran costoso o no hay suficiente volumen. Quería ejecutar pruebas y cuando la prueba se hizo convertir la planta de vapor para multi combustible que pude bajar de la red. Eso es lo que voy que te mostramos.  Este sistema es otra vez mi propio diseño. Es algo único y como de costumbre muy peligrosa. Uso corriente alterna para producir mi vapor. Básicamente es el mismo diseño general sencillo como un sistema HHO solo que funciona con corriente alterna no dc, y he construido una casa de mierda de ladrillo. La caldera por falta de una palabra mejor hace de horario 80 316 de acero inoxidable. 3 pies de largo, 12 pulgadas de gruesas paredes de 1/2 pulgada de diámetro. Tenía un reborde y una cúpula mi soldada un fabricante de la caldera. Esto es crítico si la soldadura no está bien hecha el sistema WILL Explode y matarte. Si tienes una fuga tendrá si se encuentre cerca corte por la mitad. Literalmente, vapor no es algo que se mal estado con. Tenga cuidado al trabajar con él.

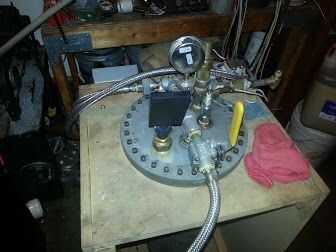

Puede ver la parte superior de la placa gruesa de 1/2 pulgada de caldera con 32 agujeros perforados y roscados para sujetar la tapa a la caldera. La juntura entre la tapa y la brida tiene un empaque hecho de espesor placa de latón 1/8 de pulgada que encaja perfectamente la brida. Tomó mucho cuidado en el diseño de esta bestia. todas las conexiones están clasificados para alta presión alta temperatura todos 316 acero inoxidable excepto la conexión de la termocupla temp. y la válvula pop.

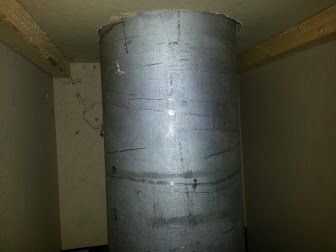

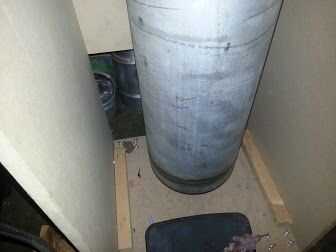

Se puede ver el cuerpo de la caldera en las dos últimas fotos. El control de la turbina entera es apertura y ajustando la válvula de la manija amarilla. Esta válvula como las otras partes se utilizan para más de 10000 psi. y 800 ° F. Se puede ver la línea de salida de alta presión que sale por la válvula de control.

Puedes ver los electrodos entrando en la parte superior de la placa de extremo. Esto es donde la corriente alterna de 220 voltios entra en el sistema. Hay dos conectores aislados de alta potencia que permiten mi poder pasar la placa de extremo y conecte los elementos calefactores dentro de la caldera.

También hay una manguera entrada en la parte superior izquierda, y un manómetro centro todos se construyen para soportar el calor y la presión de este sistema. la varilla de latón color al lado del medidor de presión es la válvula pop se abrirá y liberación que todos acumulan presión en caso de que falle mi circuito de control. Casi como un estándar de agua calentador excepto éste es nominal de pop a 150 psi. Que es mi funcionamiento justo encima de mi presión
