La batería descarga protector interruptor con ATtiny85 para coche o Lipo batería de plomo ácido (3 / 5 paso)

Paso 3: código

Por supuesto usted está interesado en saber cómo esto trabaja y cambiar y añadir su propio código.

Como hay un montón de tutoriales no aburriré pros con esta parte.

Pero para los recién llegados tienen estructura y construye un escudo que lo hace fácil de programar.

Basta con ir a mi sitio web por ahora hasta tengo otro instructivo sobre cómo utilizar y Arduino UNO para programar el Tiny. Y hasta han construido un escudo para este propósito.

http://arduinomaster.myfreesites.net/ATtiny-progra...

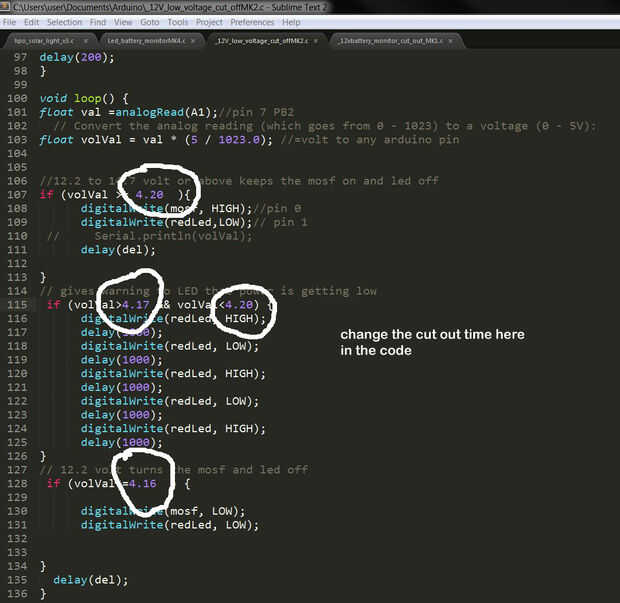

El código de

Supongo que ahora les pregunto: Cómo hiciste la conversión;

Si quiero cortar la tensión de 12,3 voltios que tengo que poner en el código el valor de 4.36 en el código.

Me llevó semanas de aprendizaje y ensayo y error. Sólo había formado por una hoja de cálculo XL y había trabajado hacia fuera.

Lo mejor es conseguir una fuente de alimentación variable y ajustar el voltaje de donde quieres el circuito para cortar la energía.

Luego se mide en el pin A1 qué voltaje va. Es el número (la tensión) que buscas.

=(D41/C42) * C48 en la hoja de XL

Fórmula (5/14.1)*12.3 = 4.36 si quiero que corte 12,3 voltios

Cuando la batería está cargando 14,1 voltios, se convierte el voltaje de carga más alta y debe leer con las resistencias del divisor del voltaje correcto un valor de 5 voltios en la entrada A1 de la exigua.
