Paso 2: construcción
Cables
Cuándo debe utilizarse usando una energía más alta para un alambre más grueso del refrigerador de coche. Mi nevera Engel dibuja 2,6 Amp. Dependiendo de la longitud del cable se puede calcular aquí el tamaño

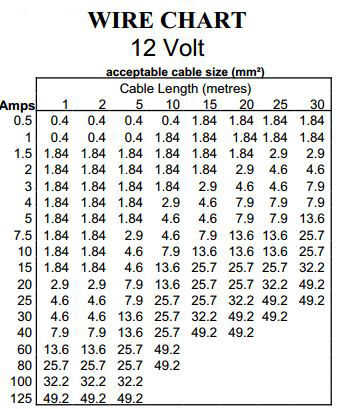

http://www.RPC.com.au/PDF/Wire_Chart.pdf
Muestra

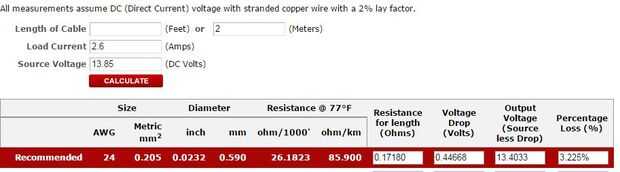

En 13,85 voltios dc con un 2,6 Amp y una longitud de 2 metros de cable se necesita un cable de 0,59 mm.
Menos y el cable se calienta, se enciende como un cortador de alambre caliente o quemaduras.
Demasiado pensar y perder poder como corriente viajar a lejos.

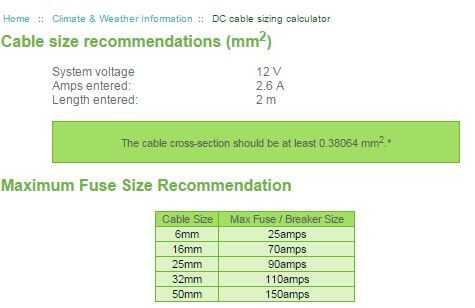

O 2.6 de 12 voltios amperios, cable 2 metros = 0,38064 mm.
Mi nevera como cable del fabricante que dice 2 x 1,3 mm (16AWG) para ser el guardar lado.
Hice el diagrama de fritzing para mostrarle cómo conectar las cosas.
Esquema para el gato de águila.

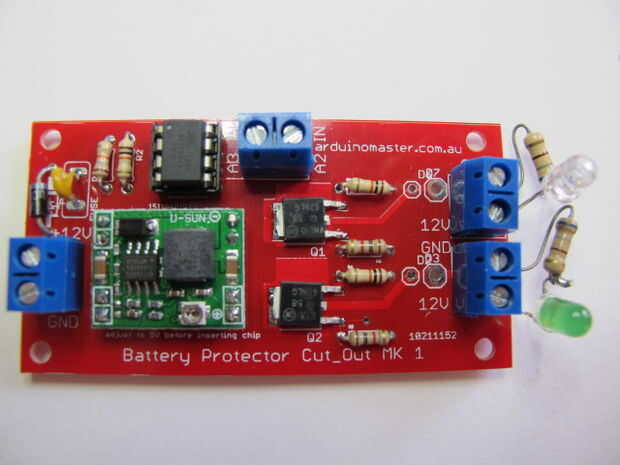

Guía de montaje
Si haga sus los propios, o comprar una placa de circuito de mí o incluso un kit.
El terminal de entrada de la soldadura
El diodo de soldadura
El fusible de la soldadura
La soldadura del zócalo de pines de soldadura del 8 de convertidor DC-Dc
LUEGO SE APLICA ENERGÍA AL CIRCUITO Y AJUSTAR LA SALIDA DE 5 VOLTIOS
Luego desconecte la alimentación.
La soldadura de lo Mosfet y los resistores de 2 x 1 K y las resistencias de 2 x 10K
Luego inserte el chip ATtiny la forma correcta de alrededor. (Tienen un pequeño punto en un lado)
En mi tabla hay tamaños de orificio diferentes en la salida para conectar directamente 2 salidas diferentes sin usar los terminales azules. El terminal de entrada de A2 y A3 son opcional para utilizar con otros sensores ahora tenemos R1 y R2 se sobraron. Esos dos son divisores de tensión y deben ser calculados para la tensión que usted pone en el circuito.
Entrada de muestras al A1
Entrada de voltaje de 5 voltios R1 y R2 0 = 5V
Entrada de voltaje de 9 voltios, R1 = 8K y R2 = 10K v a 5 v
Entrada de voltaje de 12 voltios, R1 = 15K y R2 = 10K a 4.8v
Voltaje 14 voltios R1 = 18K y R2 = 10K a 5v
Entrada de voltaje de 24 voltios, R1 = 27K y R2 = 7,5 K a v 5.22
Voltaje de entrada de LIPO 4.2 voltios puede ir directo a A1 sin un divisor del voltaje como lo es debajo de 5volts
Guía de instalación
- Conecte un cable rojo adecuado de la batería para el dispositivo (nevera, lámpara) directamente al dispositivo y también el protector de la batería.
- Conecte el cable negro al corte interruptor.
- Conecte el cable negro del corte para el dispositivo (nevera, lámpara)
El protector de la batería cambia el riel negativo.
