La Allen Hydrautomat, un modelo de lata de pintura de trabajo. (7 / 13 paso)

Paso 7: Mi Plan B mecanismo

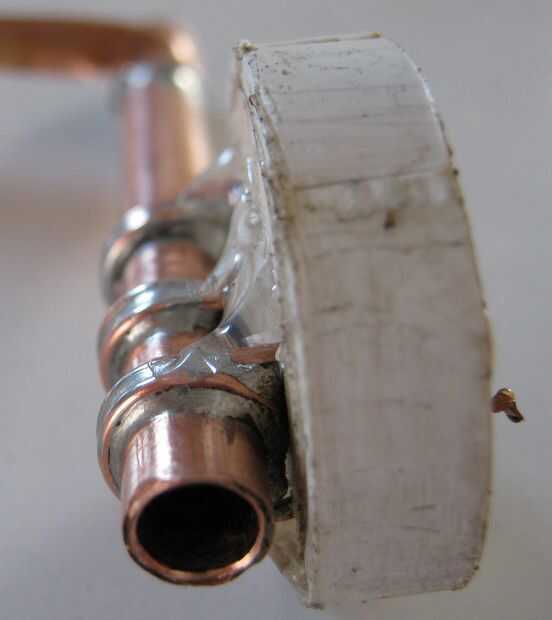

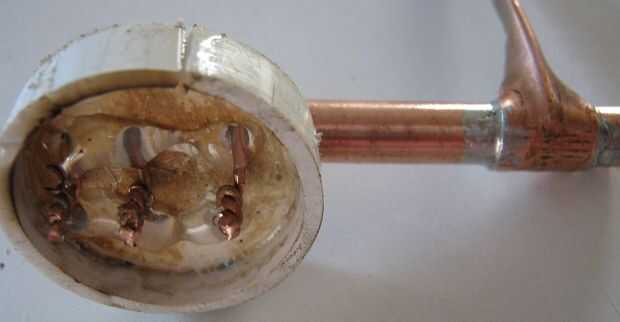

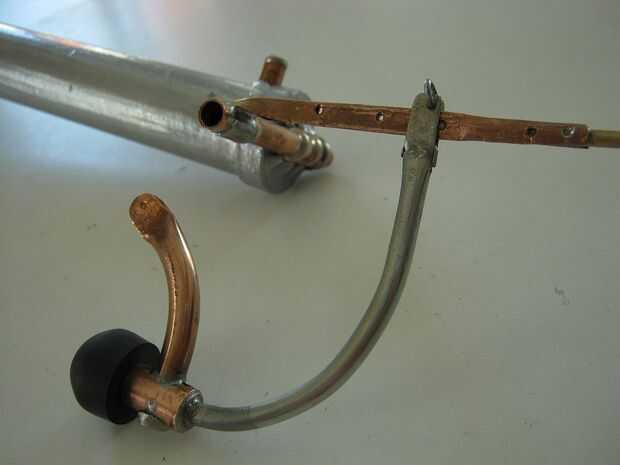

Plan que b tiene casquillos de extremo hecho personalizado mucho más ligeros que el comercial 25mm pvc parada extremos y se compensará de la línea central debido a que es 20 cm de largo.

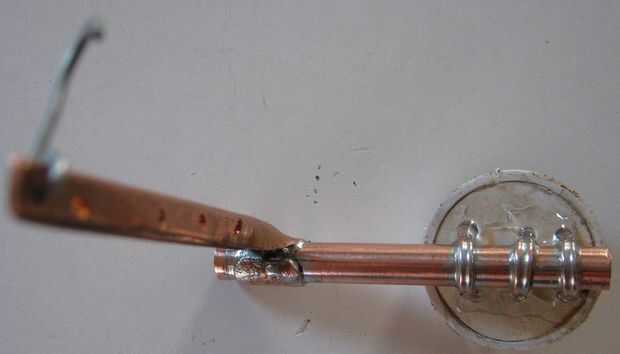

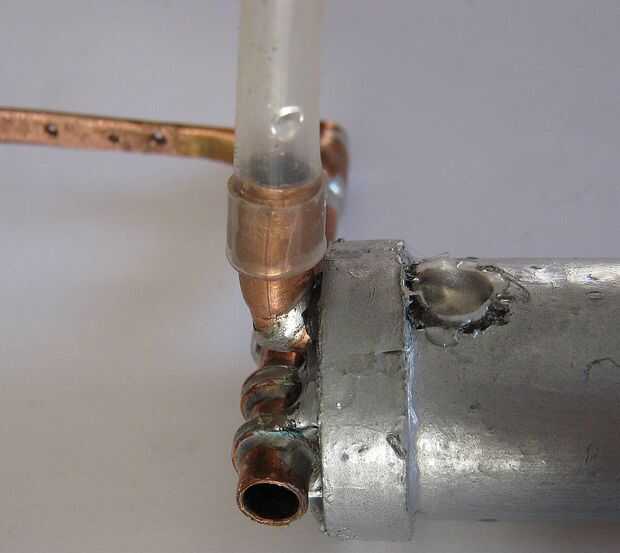

Primero las guarniciones fueron soldadas y luego el tubo de cobre de pivote fue atado con alambre a la tapa del extremo.

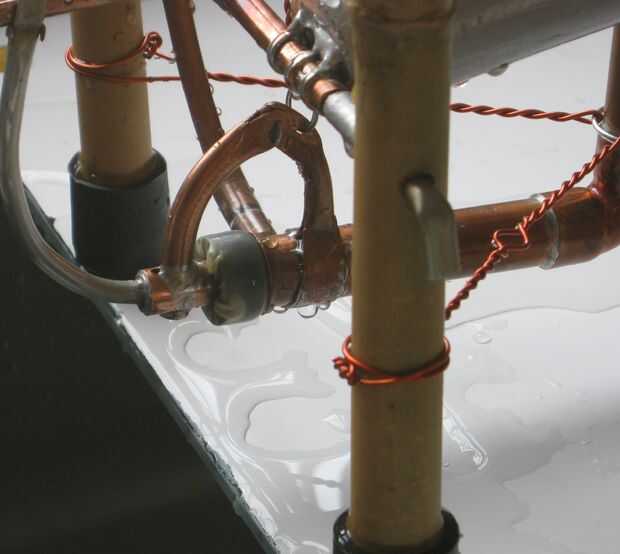

En la válvula no cierre como lo podría tener, debido a duro compuesto de goma del casquillo, así que añadido un recubrimiento más suave en forma de dedil.

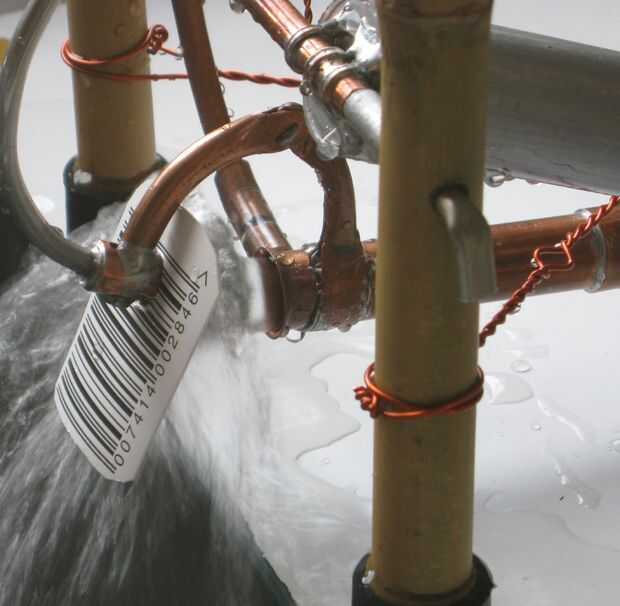

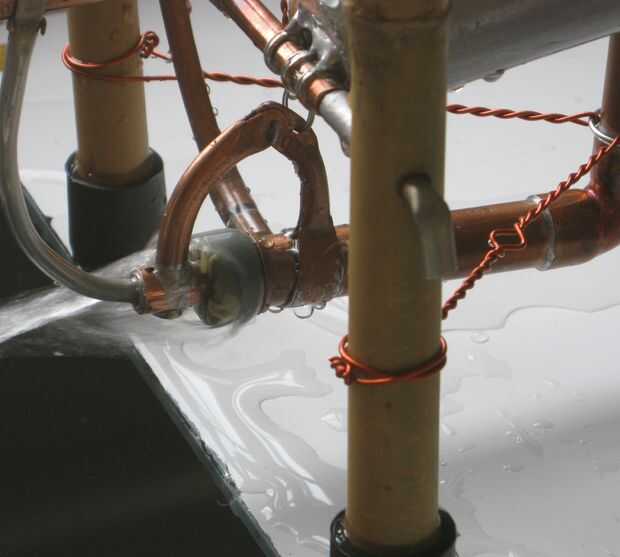

También hice un escudo deflector de plástico en forma de una sección de la tina de yogur, esto activa el mecanismo de apertura mucho antes como indican las fotos, produciendo un rápido aumento de vacío sistema.

Luego moví la entrada de agua del tubo de gatillo en la parte posterior para ser sobre el punto de pivote, reduciendo así la resistencia que hace pivotar del método anterior.

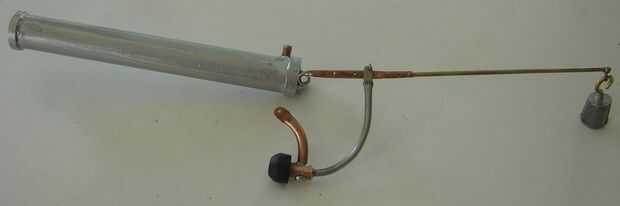

Finalmente la distancia entre el contrapeso y el pivote fue aumentada a 190mm sobre 80 de la anterior versión mm, esto junto con el enlace curvo para el tapón de goma crea un sello de mayor fuerza, superior a 250grams.
