Paso 1: Un trabajo breve

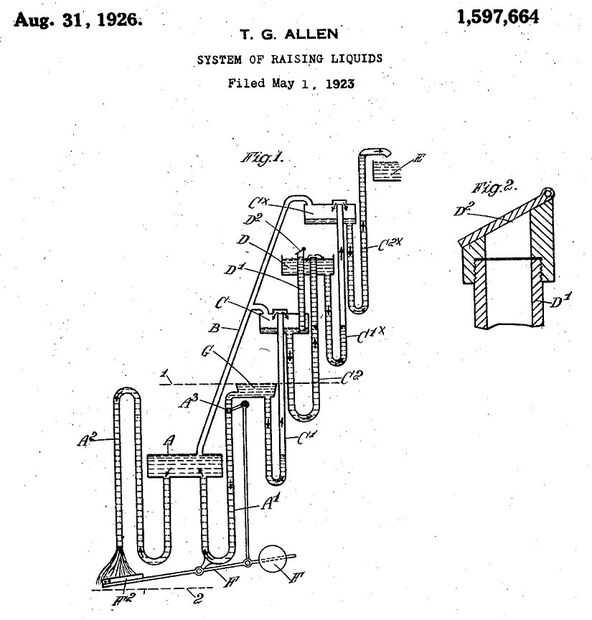

Referencia el diagrama de la patente, el sistema utiliza la presión de la corriente de entrada de agua en una cámara cerrada llamada la operación cámara, para bombear agua en los compartimientos cerrados C y Cx hasta el siguiente nivel.
Entonces el flujo de agua en la sala A crea un vacío parcial que se utiliza para sacar agua de los compartimientos abiertos G y D en el vacío C y Cx.
A está conectado con los compartimientos cerrados C y Cx a través de un conducto de aire, así como abrir cámara G mediante la entrada de agua a.
Antes el funcionamiento de la bomba, cerrado cámaras C y Cx deben ser manualmente lleno de agua como requisito para la operación inicial.
El dispositivo original utiliza longitudes de tubos de sifón para evitar que sean succionados hacia abajo de un nivel superior, pero el método de operación se me escapa y así que he improvisado y he instalado una válvula de retención en la parte superior de los tubos de entrada y salida como mi principal método de evitar el flujo inverso.

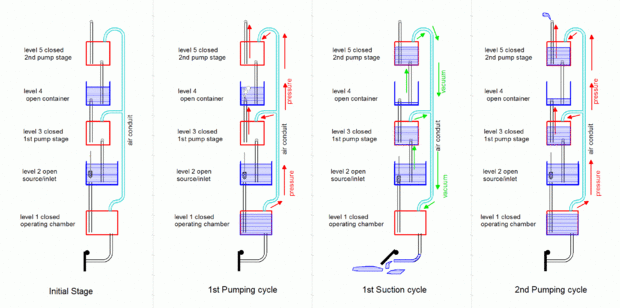

El Diagrama 2 es mi punto de vista de la secuencia de eventos, tener en cuenta que el agua fuente voluntad mantener la bandeja de entrada en el nivel 2 completo constantemente.
- La etapa inicial, todo nuevo dispositivo latas / contenedores están vacíos, latas abiertas todas a llenarse es el requisito inicial.
- El bombeo de primer ciclo, posición por defecto de la válvula de entrada está abierta con válvula de pie cerrada, funcionamiento cámara comienza relleno presurizar las latas vacías cerradas que deben dar lugar a burbujas en la lata abierta en el nivel 4.
- La válvula de pie se activa con la válvula de entrada vinculados, creando un vacío en la cámara de funcionamiento con cierre y el primer ciclo succión extrae agua de las latas abiertas en latas cerradas.
- El segundo ciclo bombeo se produce una vez que el mecanismo del gatillo se vacía y restablece, cierre la válvula de pie y abriendo la válvula de entrada vinculada, haciendo que la cámara de operación llenar, presurizar nuevamente las latas cerradas. Ahora puede considerarse la salida de agua de la parte superior etapa de bombeo.
- Abre la válvula de pie una vez volver a empezar el ciclo de aspiración.
