La Allen Hydrautomat, un modelo de lata de pintura de trabajo. (5 / 13 paso)

Paso 5: El mecanismo de disparo de Allen

La válvula de gatillo en la parte inferior del envase operativo es el corazón del sistema, apertura una vez que la avalancha de agua ha alcanzado la altura deseada y al mismo tiempo cierre la válvula de entrada enlazados en el compartimiento abierto arriba.

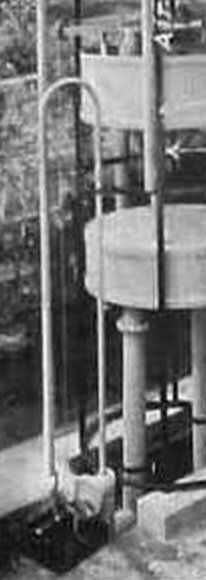

De la única foto del dispositivo ciertas conjeturas se pueden hacer, sin embargo el método de conectar el reservorio gatillo con la aleta de la válvula sigue siendo vago, tenga en cuenta que la posición por defecto de la válvula inferior se cierra y la válvula superior de entrada está abierta. Entonces sigue que el embalse gatillo descienden a medida que llena con agua del tubo de gatillo de la alimentación y se vacía en la parte inferior de su carrera con la válvula de apertura en el proceso.

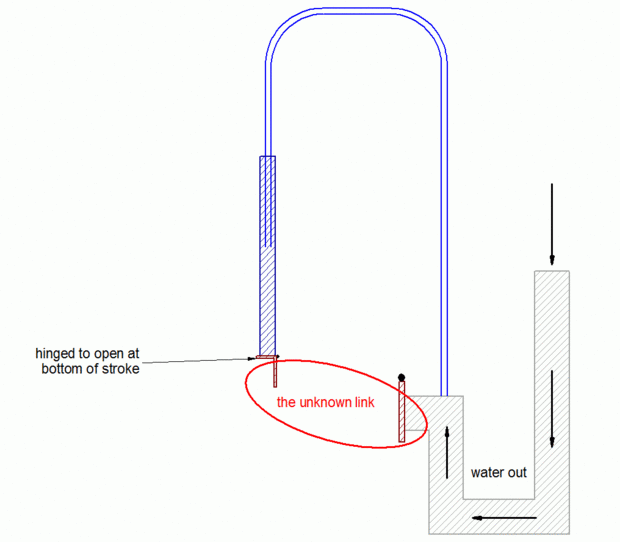

El tubo de disparo se aprecia que un aumento de diámetro en el lado hacia abajo, por lo que la lógica dictaría que un tubo abierto de un diámetro más grande que el gatillo alimenta tubo, cabalga libremente arriba y abajo el tubo de gatillo y lanza su carga de agua en la parte inferior de su recorrido a través de un mecanismo articulado en su base.

Una asunción es que la extraña U en forma de salida antes de la aleta de la válvula se requiere obtener la autorización para el mecanismo del gatillo.

Los picos de tubo entrada de disparador agua justo por debajo del nivel del agua de la cámara abierto que permitirá que el nivel del agua en la cámara de funcionamiento que realmente levantan el aire llevando a cabo pipa, asegurando así el mayor vacío posible y ciclos de presión posterior.
