KASHUP-ruedas A híbrido segway (2 / 7 paso)

Paso 2: La estructura metálica estructura

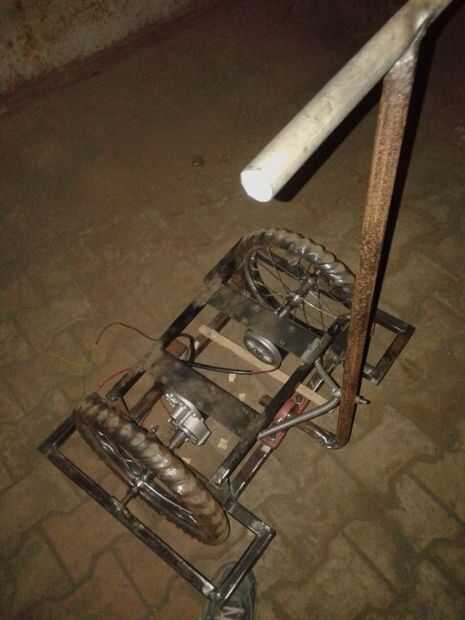

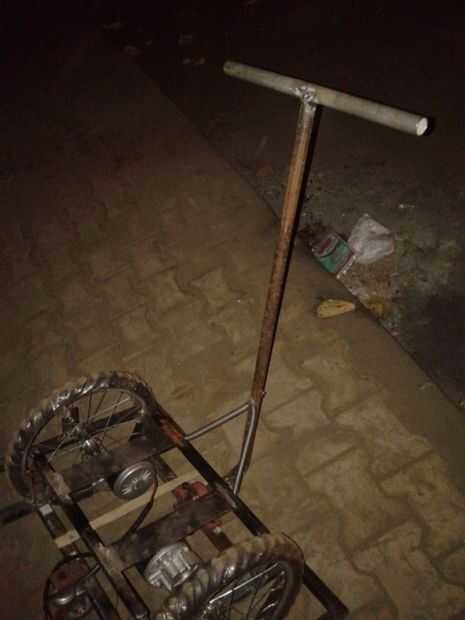

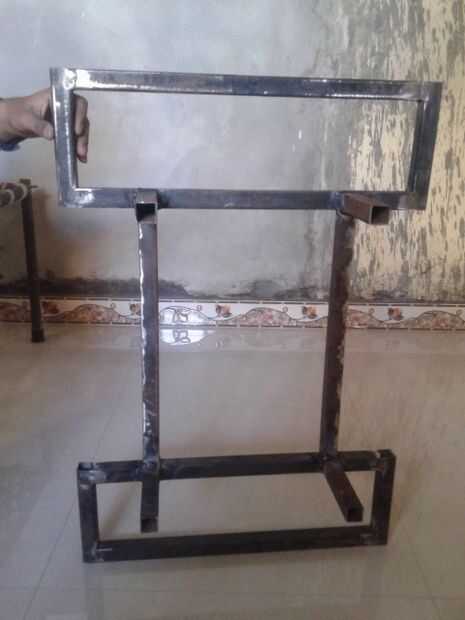

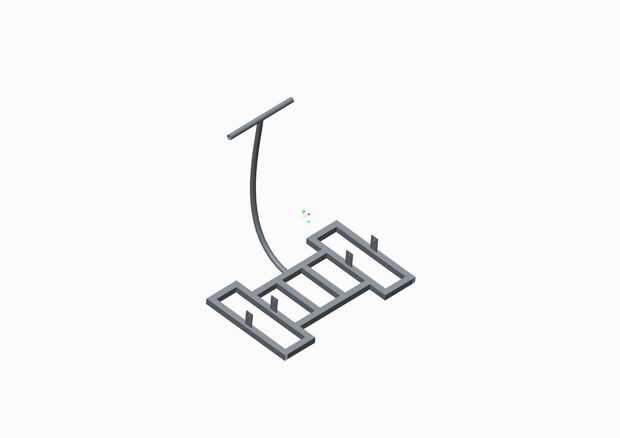

La estructura de segway se hace como simples como sea posible. Ha sido diseñado teniendo en cuenta que tiene que soportar el peso de los motores, baterías y el mayor peso del jinete. Hemos utilizado varillas de ms de la Chatarreria con área de sección X 16 cm. Son tubos cuadrados huecos teniendo menos peso y alta resistencia por lo tanto más adecuado para este propósito. Anteriormente nuestra elección fue la madera para hacer el marco, pues podría crear problemas en el entorno acuoso en temporada de lluvias que cambiaron nuestra forma de usar la Sra. también era fácil de soldar con autógena en lugar de elaboración de la madera. La figura muestra la estructura en cad. La original es no exactamente similar a causa de algunos pequeños ajustes, pero la estructura general es bastante similar. Hay una rueda de apoyo adicional en la parte posterior para soporte adicional.

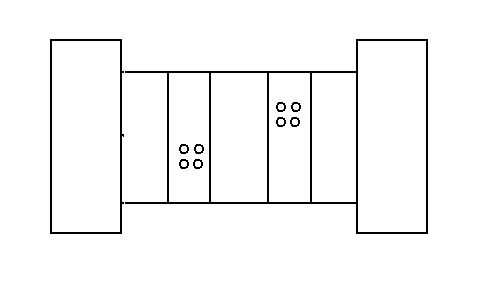

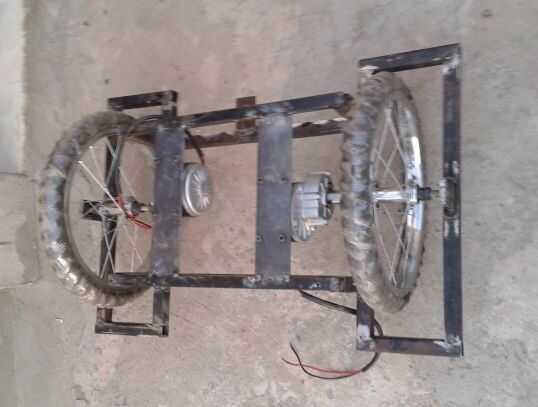

La medición de la estructura fue tomada sobre la base de posición de motores y neumáticos. Como se muestra en la figura marco incluye área media para el área motora o en que el jinete utiliza para soporte y dos ruedas de apoyan estructuras rectangulares.
