Paso 3: Inspeccione la Junta

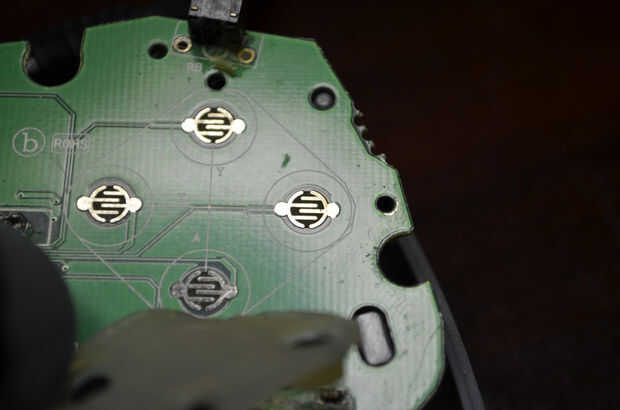

Los botones constan de tres partes:
1) un positivo - una mitad de un círculo de metal
2) un cable de tierra - la otra mitad de un círculo de metal
3) una almohadilla conductora - puentes los dos conduce cuando el botón es presionado.
Normalmente todos los botones de compartan ya sea un conductor común. Este plomo puede ser tierra o un voltaje positivo (como 5 voltios). El otro cable se conecta a un pin en el chip principal del controlador. Si los dos cables son puente (pulsando el botón) la viruta puede decir que el circuito se ha completado y enviará la señal correcta (tecla 'A' era) a la consola.

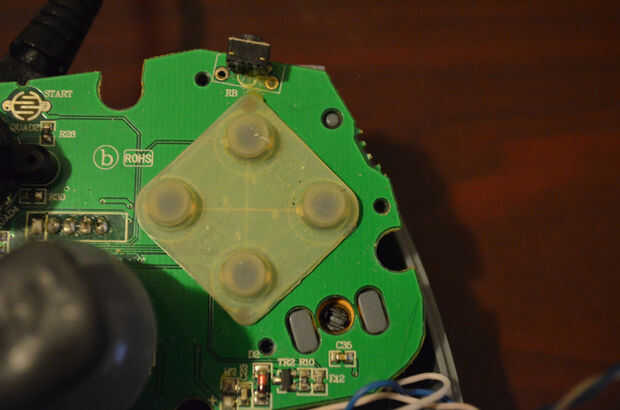

Sería gran podríamos soldar directamente al positivo suelo conduce justo en el círculo de metal, y soldar los cables que interferiría con la lámina de silicio que sostiene la almohadilla conductora del botón, haciendo que el botón original para dejar de trabajar. Una mejor opción es seguir los rastros de metal en el circuito hasta llegar a un lugar más conveniente para la soldadura a.
Normalmente el cable de tierra es fácil de encontrar. El rastro se suelen conectar hasta rápidamente áreas grandes del metal en el cual se sueldan otros componentes. Estos pueden ser botones, LEDs, resistencias. Cuanto más grande es el blob existente de soldadura, más fácil será para añadir en el propio cable.
El positivo será un poco más difícil. Sólo habrá un camino desde el círculo de metal hacia el chip, y los rastros pueden ser algo laberíntico. En mi caso los rastros para los botones todos desaparecieron debajo de otro componente, haciendo imposible un rastreo visual. Afortunadamente eso no es absolutamente necesario.
Una nota rápida acerca de circuitos con componentes en ambos lados, lleva puede 'saltar' de un lado a otro y estos 'saltos' son identificados generalmente por un rastro termina abruptamente en un punto pequeño, a veces con un agujero en el centro. En este punto hay realmente un canal pequeño de metal que viaja a través de la Junta Directiva y enlaces a otro punto en el otro lado donde sigue el rastro. Estos saltos de un lado a otro se conocen como plateado a través de los agujeros (PTH) o 'vías'.
Los bancos del Consejo revela chip principal del controlador (enterrado bajo ese gran blob negro epoxi impenetrable), en que sabemos que los rastros de botón eventualmente deben terminar. Podemos Dile donde las huellas desaparecieron bajo la cubierta de la palanca de mando en la parte superior y buscar rastros provenientes de la parte superior a la parte inferior de esa zona y llevando a la viruta. Todos los rastros de los botones de esa mitad del controlador fueron todos lado a lado corriendo cuando desaparecieron bajo la palanca de mando, por lo que debemos esperar que exista una agrupación de seis vías en esa zona.
Efectivamente, en la parte inferior de la placa, justo más allá de donde la lleva desaparecido bajo el joystick, es un conglomerado de vias con huellas hacia el chip. No podemos estar 100% seguro que plomo haciendo estallar hacia fuera en la parte inferior se relaciona con los botones en la parte superior solo con mirar a ellos, por lo que tendremos que utilizar un probador de continuidad para determinar qué huellas pertenecen a qué botones.

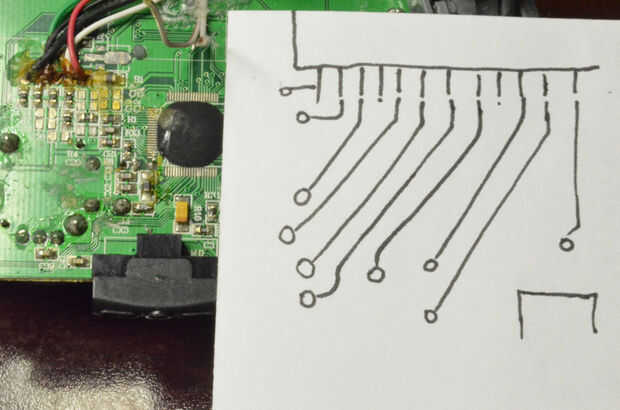

Tome un pedazo de papel y dibujar la disposición general de las huellas donde aparecen a través del otro lado para usted llevar el control de lo que es sin tener que mantener a escudriñar en los rastros diminutos.
