Juego de controlador de botón ubicación Mod (7 / 9 paso)

Paso 7: Haga un agujero en la cáscara para los cables nuevos

Existen varios enfoques para esto, cada uno con sus ventajas y desventajas.

1. Corte una muesca en la cáscara donde se encuentran las dos mitades. Vuelva a colocar la placa de circuito en la parte inferior de la mitad de la cáscara y pase los cables desde los puntos de soldadura hasta la muesca que ha seleccionado. Tendrás que evitar cualquier puntos donde los cables se quedar apretados, que dañarán el revestimiento plástico y provocar un cortocircuito, que podría destruir su controlador mediante la aplicación de tensiones a zonas sensibles. La ventaja aquí es que puede abrir la carcasa del controlador y retire la placa de circuito, si es necesario después de haber instalado los botones. La desventaja es que tienes cables de saturar hasta dentro y fuera de su controlador, ya que tendrás que correr los cables a lo largo de la parte exterior de la cáscara en donde están colocados los botones.

2. Perfore un orificio en la parte inferior de la carcasa del controlador cerca de donde la posición final de los botones será y tendido de los cables a través de ese agujero al exterior del controlador. Esto reduce los cables extras colgando todo el lugar, pero tener problemas una vez que has soldado el botones hasta el final de los cables. El botón será demasiado grande para caber a través del pequeño orificio que hiciste para los cables, así que dependiendo de cuánta holgura le izquierda, no puede quitar la placa de circuito de la cáscara de la parte inferior una vez que ha completado este mod. Puede aliviar esta caída algo mediante correspondencia cabeceras masculinas y femeninas para crear un enchufe de tipo que se puede utilizar para desconectar el botón del tablero si necesita desmontar el controlador nuevo.

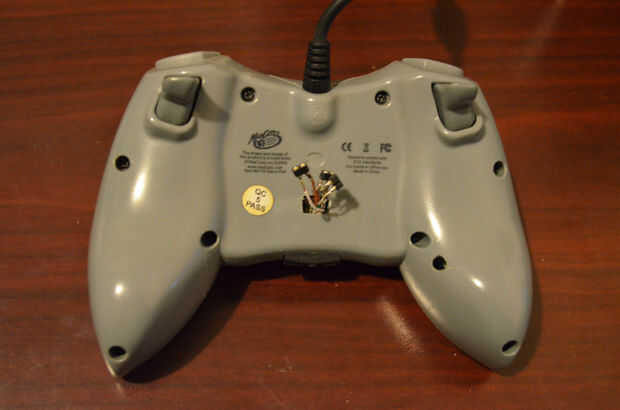

En la foto ver que cortar un agujero solo y tiró tres cables a través de él. Consiguió bastante concurrida, sobre todo desde que corté los cables por lo que sólo se asoman a través de la cáscara. Lo hice así a propósito por lo que podría cambiar botón externo que desencadena el botón interno, pero no lo recomiendo. Taladrar un agujero al lado de cada botón en posición sería mi mejor recomendación.
