JolliCube - 8 x 8 x 8 LED cubo (SPI) (1 / 8 paso)

Paso 1: Diseño de jolliCube - arreglo de LEDs

Para nuestro diseño, vamos a soldar los LEDs usando sólo el largo lleva LEDs comúnmente disponibles. Tan los LEDs utilizados no deben ser grandes que puedan obstruir la visión de LEDs en la parte posterior del cubo.

Claro super brillante LED también no se recomienda ya que la luz emitida por un LED puede hacer los LEDs alrededor de él aparecen iluminadas. Lo ideal es lo que queremos es tener el punto de emisión de cada uno de luz LED que va no iluminan demasiado de LEDs adyacentes.

Para nuestro cubo, vamos a usar LEDs de 3mm difuso con cables largos que no son super brillantes.

Para poder ver todos los LEDs tanto como sea posibles, se prefiere el cubo para construirse un poco en el lado débil, en lugar de fortalecer a través de muchos cables adicionales como llaves que sin darse cuenta se bloquearán la visión de LEDs en la parte posterior del cubo.

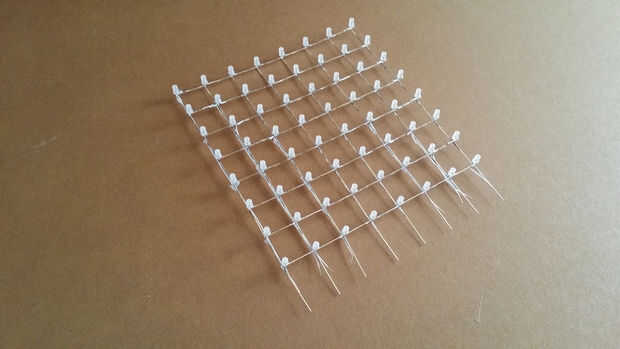

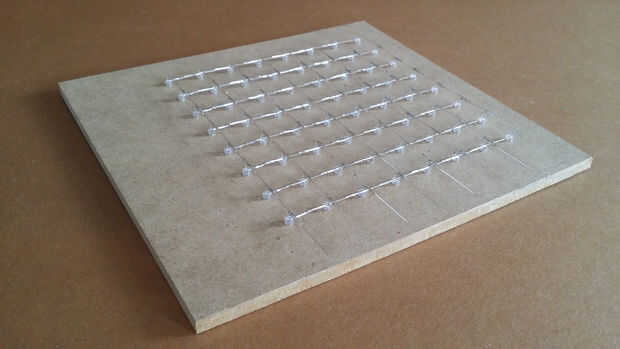

Para nuestro cubo del LED, el LED se organizarán en las capas de la matriz de 8 x 8 con los cátodos juntas soldados para las filas y Anodos soldadas juntos para columnas para cada capa. Por lo tanto, necesitamos 8 capas de estas matriz de LED 8 x 8 para nuestro cubo de LED.
