Venga costruire un led cubo 8 x 8 x 8 (versión italiana)

Probabilmente siete capitati en questa pagina perche' avete visto uno dei tanti video sui led cubo circolano por la rete ed avete deciso di costruirne uno tutto vostro...
Bene, sono felice di informarvi siete arrivati nel posto giusto: troverete i miei appunti, le immagini por la costruzione, il codice sorgente del programma sviluppato da me por controllare il cubo ed anche diversi dimostrativi video.
Prima di mettervi aparcacoches leggete tutto, e' meglio avere una visione globale del progetto prima di cominciare.
Prima di passare alla pratica, come ogni cosa e' requiere una breve lezioncina teorica tanto por capire di cosa stiamo hablando.

Ven e' fatto:
La misura del cubo che ho costruito e di cui vi forniro' le istruzioni sara '8 x 8 x 8: 8 larghezza di led, 8 led di altezza, 8 led di profondita': totale 512 led utilizzati. La struttura poggera' su di un piano di legno.

Il concetto di persistenza di visione:
Con questo progetto utilizzeremo il concetto di persistenza di visione:
La persistenza della visione ci illude ONU película sia no compone con da fotogrammi: tutte la animazioni sono basate su questa disfunzione fisiologica del nostro apparato visivo. Se riusciamo un lejano accendere 2 condujo en alternanza molto velocemente (nell'ordine di pochi ms) llevó appariranno all'occhio umano vienen accesi contemporaneamente.
Utilizziamo la persistenza di visione perche' no e' possibile accendere tutti llevó del cubo contemporaneamente, la corrente (misurata en amperio) utilizzata sarebbe troppo alta. Se infatti consideriamo che llevó ad alta luminosita' utilizzati en questo progetto consumano intorno ai 20mA l'uno possiamo dire che 512 led consumano 20mA x 512 led = 10,24 Decisamente A. troppa corrente da administrando. ¿Luego cosa facciamo? Accendiamo un piano del cubo alla volta! En este modo la corrente utilizzata en ogni singolo momento no superera' mai gli 1,28 A (20mA x 64 led), gestibilissimi da un buon Averigüe. Tutti de accendere de voler Supponiamo di llevó del cubo contemporaneamente: accendere basta i piani (composti da 64 led), 1 por volta, anuncio una velocidad ' elevata: il cubo risultera' all'occhio umano completamente acceso.

Vienen comandare singolo de cada led:
Por poter comandare indipendentemente ogni singolo condujo dividiamo il cubo en e livelli (por orizzontale) en colonne (verticale).
Cada led posto sullo stesso livello del cubo avra' il catodo (-) en la comuna con gli altri led del nivel. Cada led posto sulla misma colonna avra' l'anodo (+) en la comuna con gli altri llevó della colonna.
En tutto ci saranno da comandare 8 catodi por seleccione i singoli livelli e 64 anodi por seleccione le singole colonne. L'incrocio colonna livello indichera' il led acceso.

Registro de cambio de Gli 8 bits:
Gli cambio registro sono dei componenti costituiti da celle di memoria ad un poco collegate tra loro, di de impulso ad ogni reloj consentono lo scorrimento dei bits da una cella a quella riorientamento successiva. Hora utilizziamo en questo progetto sono del tipo SIPO (serie paralelo de entrada salida): i dati vengono caricati uno alla volta chiken il bits de entrada y sono prelevati contemporaneamente sulle 8 uscite.

L'alimentazione:
Por alimentare il cubo e il circuito di comando e' necessario ONU Averigüe con le seguenti características:
-Tensión di uscita: 5 voltios stabilizzate
-Corrente di uscita: 2 amperios (meglio 4 amperios)

IMMAGINI:

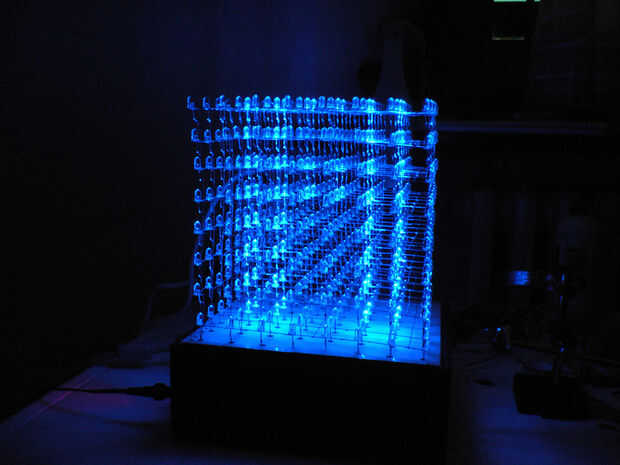

-cubo finito e funzionante

Etiquetas: LED, Cubo, X 8
