Introducción: Análisis de un filtro de cristal (2 / 3 paso)

Paso 2: Mediciones hechas con un "construido" o "mundo real"

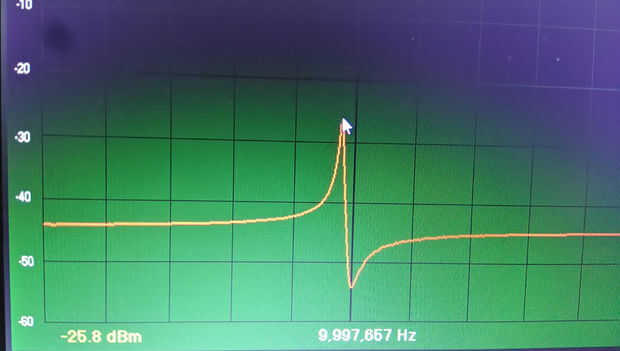

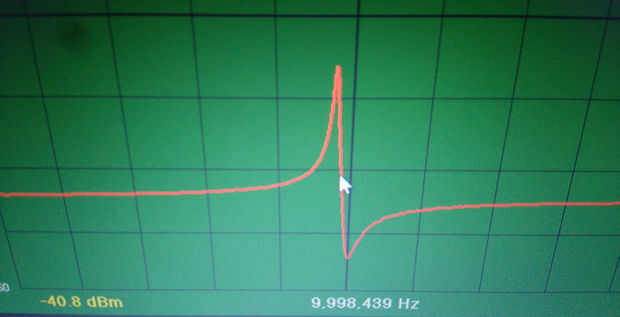

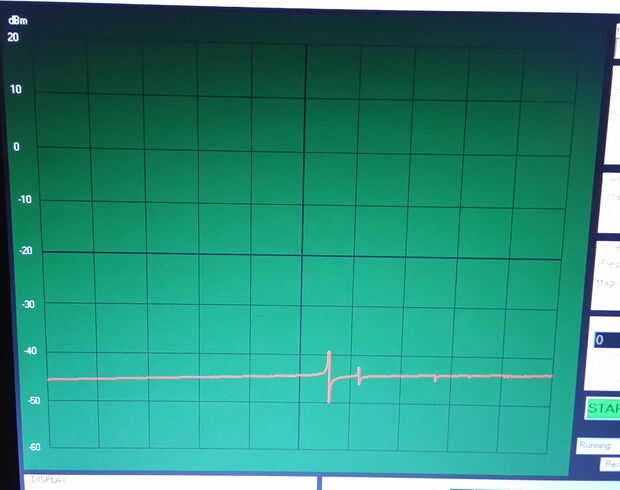

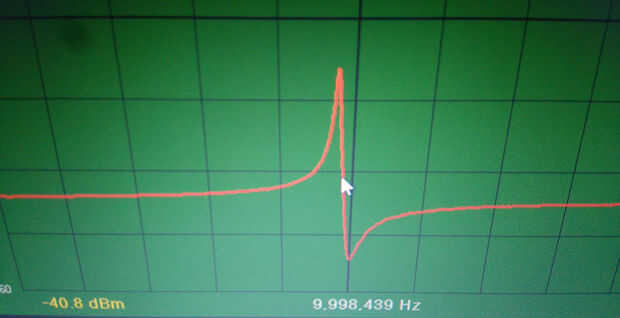

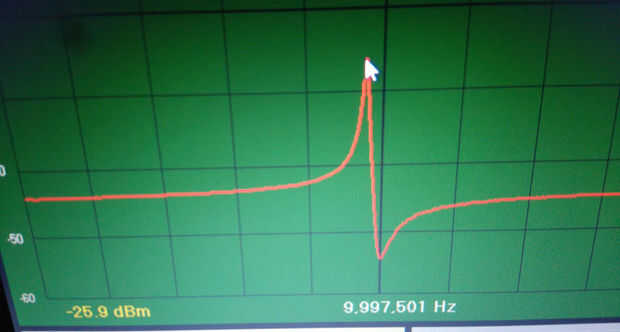

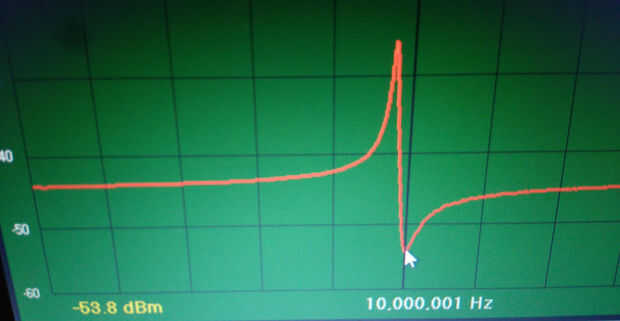

El barrido de frecuencia de la izquierda muestra el barrido de frecuencia total de 8.750 a 11 MHz. El área alrededor de 10MHz muestra una respuesta mucho más aguda que el predijo además dos otras respuestas menor más arriba en frecuencia. Esto es debido a las imperfecciones en el circuito del mundo real. Para un mejor aspecto a la respuesta principal, se realizó un barrido de frecuencia menor como puede verse en la segunda foto. La gama de frecuencia era el MHz de 9.950 a 10.050 mucho más pequeño o un barrido de 100 KHz. Los tres fotogramas adicionales muestran las frecuencias en diferentes puntos de la respuesta. El ancho de banda de-15 dB calculado fue el Hz 5625 mucho más estrecho o casi 100 del ancho de banda de predicho por Circuitmaker!
