Introducción: Análisis de un filtro de cristal (1 / 3 paso)

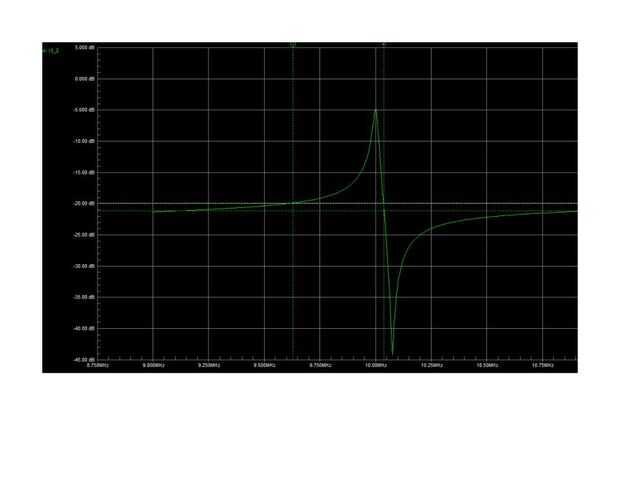

Paso 1: La simulación curva de respuesta prevista por el programa Circuitmaker.

Esta frecuencia enfrenta a amplitud en dB muestra la curva de respuesta predicha utilizando el modelo matemático de un cristal ideal. El barrido de frecuencia inicia en 8,750 MHz y detiene a 11 MHz. Medí el ancho de banda a-15dB puntos y el ancho de banda fue KHz 439,41! sorprendentemente amplia para este tipo de circuito. En las páginas siguientes, voy a hacer una comparación con el real "construido" modelo y las mediciones realizadas con un generador de seguimiento.
